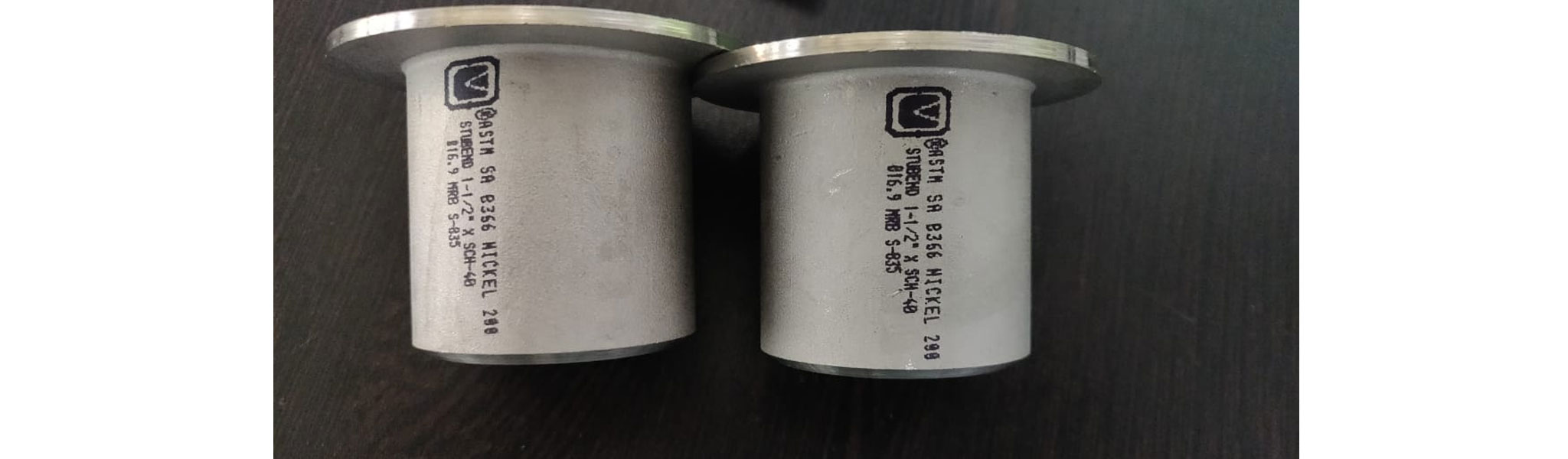

碳钢短端制造商

短端尺寸

引用不锈钢支斤末端的长度和DIN EN 10253 - 4（DIN 2605）碳钢短线耐受性。

短端尺寸

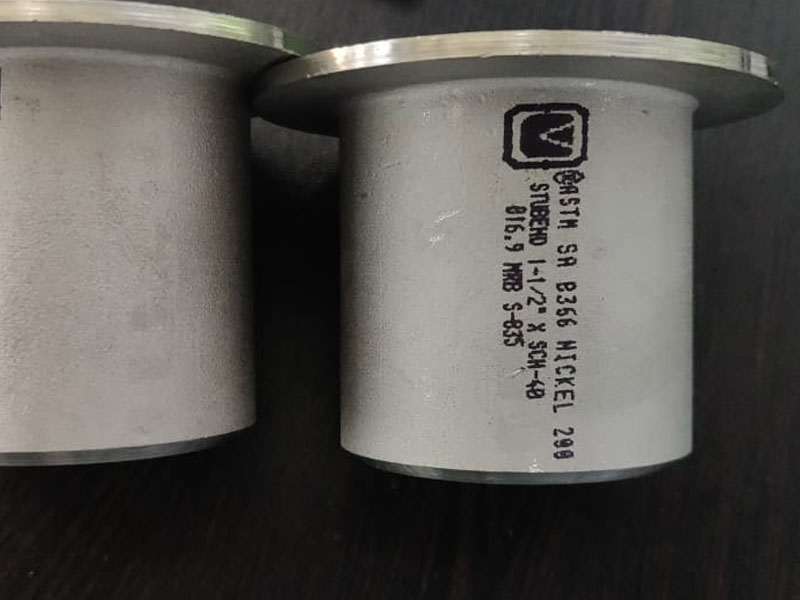

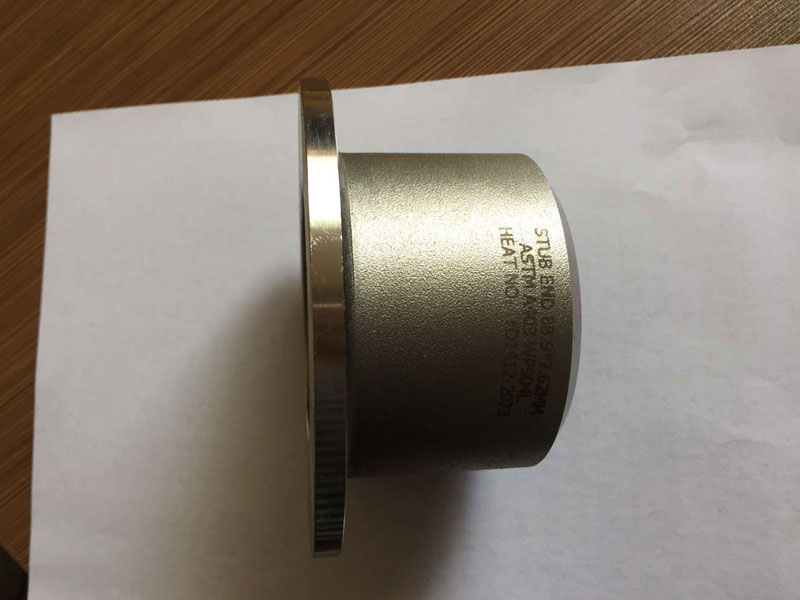

不锈钢短管末端
EN 1092碳钢短块
MSS SP 43键入Stub End


Buttweld Stub End制造商在印度

表中的内容



短端尺寸

短端尺寸


NPS（普通管尺寸） 外面的Daimeter.
桶		 长度(F) 半径（r） 迪亚。(G)
Minimam 最大 长
模式		 短
模式
1/2“ 20.5 22.8 76 51 3. 35
3/4“ 25.9 28.1 76 51 3. 43
1“ 32.6 35.0 102. 51 3. 51
1 1/4 " 41.4 43.6 102. 51 5. 64
1 1/2“ 47.5 49.9 102. 51 6. 74
2“ 59.5 62.4 152 64 8. 92
2 1/2 " 72.2 75.3. 152 64 8. 105.
3” 88.1. 91.3 152 64 10. 127.
3 1/2“ 100.8 104.0 152 76 10. 140
4” 113.5 116.7 152 76 11. 157
5” 140.5 144.3. 203. 76 11. 186
6” 167.5 171.3 203. 89 13. 216.
8” 218.3 222.1 203. 102. 13. 270
10“ 272.3 277.2 254 127. 13. 324.
12“ 323.1. 328.0 254 152 13. 381
14” 354.8. 359.9 305. 152 13. 413.
16“ 405.6 411.0 305. 152 13. 470.
18” 456.0 462.0 305. 152 13. 533.
20“ 507.0 514.0 305. 152 13. 584.
22“ 558.0 565.0 305. 152 13. 641.
24“ 609.0 616.0 305. 152 13. 692


MSS SP 43短端尺寸

MSS SP 43短端尺寸
英寸 n 毫米。 圈关节直径

圆角半径

 长度F

D.

 G R. R1. MSS SP43 短端
1/2 15. 21,34 34,92 3,17. 0,80 50,80. 76年,20
3/4 20. 26,67. 42,86 3,17. 0,80 50,80. 76年,20
1 25. 33岁的40 50,80. 3,17. 0,80 50,80. 101年,60
1 1/4 32 42岁的16 63,50. 4, 76 0,80 50,80. 101年,60
1又1/2 40 48,26 73,00 6日,35 0,80 50,80. 101年,60
2 50 60,32 92年,10 7,93 0,80 63,50. 152,40.
2 1/2 65 73,02 104,80. 7,93 0,80 63,50. 152,40.
3. 80 88年,90年 127,00 9,52 0,80 63,50. 152,40.
3 1/2 90 101年,60 139,70. 9,52 0,80 76年,20 152,40.
4. 100. 114年,30 157,20. 11日11 0,80 76年,20 152,40.
5. 125. 141,30. 185,70. 11日11 1,58 76年,20 203,20.
6. 150 168,27 215年,90年 12,70. 1,58 88年,90年 203,20.
8. 200. 219年,07年 269,80. 12,70. 1,58 101年,60 203,20.
10. 250 273,05 323,80 12,70. 1,58 127,00 254,00
12. 300 323,85 381,00 12,70. 1,58 152,40. 254,00
14. 350. 355年,60 412,70. 12,70. 1,58 152,40. 304年,80年
16. 400 406年,40 469,90 12,70. 1,58 152,40. 304年,80年
18. 450. 457,20 533年,40 12,70. 1,58 152,40. 304年,80年
20. 500. 508,00 584年,20 12,70. 1,58 152,40. 304年,80年
22. 550. 558年,80年 641年,30 12,70. 1,58 152,40. 304年,80年
24. 600 609,60. 692,10. 12,70. 1,58 152,40. 304年,80年

不锈钢短端长度

NPS（普通管尺寸） 时间表 D. T. G F R. Maxi。 公斤/圣。
1/2“ 10s. 21.3 2.11 34.9 50.8 3.18 0.07 S.
40年代 2.77 0.09 S.
3/4“ 10s. 26.7 2.11 42.9 50.8 3.18 0.10 S.
40年代 2.87 0.12 S.
1” 10s. 33.4 2.77 50.8 50.8 3.18 0.16 S / W.
40年代 3.38 0.17 S.
1 1/4 " 10s. 42.2 2.77 63.5 50.8 4.76 0.22 S.
40年代 3.56 0.25 S.
1 1/2“ 10s. 48.3 2.77 73.0 50.8 6.35 0.25 S / W.
40年代 3.68 0.31 S.
2” 10s. 60.3 2.77 92.1 63.5 7.94 0.43 S / W.
40年代 3.91 0.61 S.
2 1/2“ 10s. 73.0 3.05 104.8 63.5 7.94 0.57 S / W.
40年代 5.16 0.80 S.
3” 10s. 88.9 3.05 127.0 63.5 9.53 0.73 S / W.
40年代 5.49 1.13 S.
4” 10s. 114.3. 3.05 157.2 76.2 11.11 1.09 S / W.
40年代 6.02 1.87 S.
5” 10s. 141.3 3.40 185.7 76.2 11.11 1.47 S / W.
40年代 6.55 2.28 S.
6” 10s. 168.3. 3.40 215.9 88.9 12.70 2.15 S / W.
40年代 7.11 3.57 S / W.
8“ 10s. 219.1 3.76 269.9 101.6 12.70 3.22 S / W.
40年代 8.18 6.07 S / W.
10” 10s. 273.1. 4.19 323.9 127.0 12.70 5.13 W.
40年代 9.27 10.07 W.
12“ 10s. 323.9 4.57 381.0 152.4 12.70 8.16 W.
40年代 9.53 14.29 W.
14“ 10s. 355.6 4.78 412.8 152.4 12.70 10.89 W.
40年代 9.53 17.15 W.
16“ 10s. 406.4 4.78 469.9. 152.4 12.70 12.70 W.
40年代 9.53 20.41 W.
18“ 10s. 457.2 4.78 533.4 152.4 12.70 17.24 W.
20” 10s. 508.0 5.54 584.2. 152.4 12.70 21.77 W.
24“ 10s. 609.6 6.35 692.2. 152.4 12.70 27.22 W.


短端接头公差

ASME B16.9短端公差
适用于所有配件 存根结束
（NPS）正常管道尺寸 O.D.Ø在斜角 身份证Ø年底 壁厚。
T / T1.		 G圈服用过量 圆角半径的膝盖 - r 整体的长度。- F
1/2 a 2 1/2 1 0,8 不 +0-1 +0-1 2
3 a 3 1/2 1 1,6 减 +0-1 +0-1 2
4. +2-1 1,6 而不是 +0-1 +0-2 2
5一6 +3 -1 1,6 87,50％ +0-1 +0-2 2
8. 2 1,6 的名义 +0-1 +0-2 2
10. +4-3 3,2 蜱 +0-2 +0-2 2
12到18 +4-3 3,2 +0-2 +0-2 3.
20一个24 +6-5 4,8 +0-2 +0-2 3.
26 A 30. 5 + 7 4,8
32 48 5 + 7 4,8


印度碳钢托盘终价清单

描述 价格在印度
250*20，短端，SR, BW， 307.80.
250*40，短端，BW, A234, ASME B16.9 212.53
2英寸，存根末端，SR，BW，ASME B16.9 354.31
6英寸，ANSI B16.9，SCH 10S，A234 WPB，Stub End 570.
3英寸，SCH 10S，MSS SP-43，A234 WPB，短端 410.20
2英寸，ASME B16.9, 140毫米，对接焊接，En 1092，短端 325.
18英寸，SML，时间表40，Stub End，ASME B16.9 1071.51

请注意，这是印度的大约ASME B16.9 Stub End。对于最终碳钢存根价格列表，请致电+91（22） - 6743 8321或删除电子邮件info@rpfindia.com。



检查C型存档最新更新的价格列表，MSS SP-43 Coppet Stub End，ISO批准的存根制造商在印度。

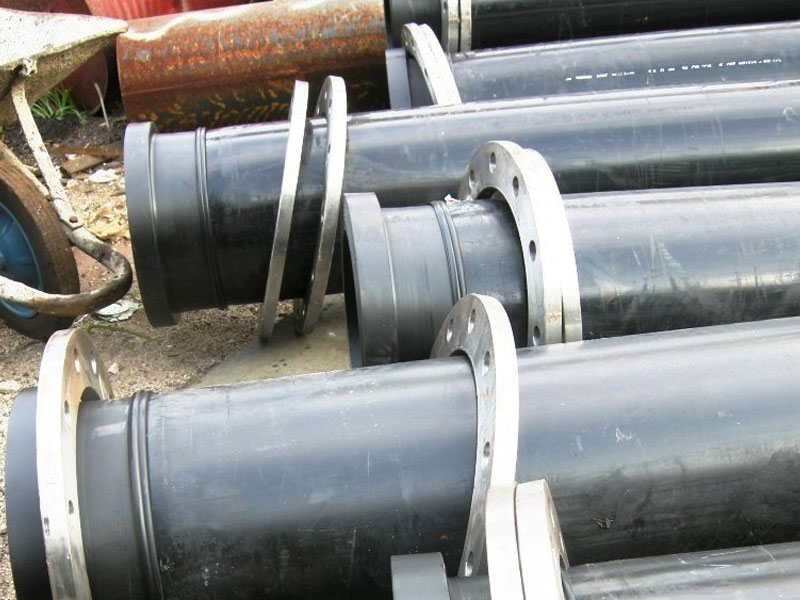

Mss A型存根端规格图

规范： 短端
厚度: SCH 5S，20S，S10，S20，S30,10，S80，S100，S120，STD，40S，S40，S60，XS​​，80S，S140，S160，XXS等。
维度类型： ANSI B16.28，MSS-SP-43型A，JIS B2313，JIS B2312，ANSI B16.9，MSS-SP-43类型B
标准配件 ISO，JIS，NPT，DIN，EN
类型： 对接焊接（BW），焊接，无缝（SML）
ASME B16.9类型 弯曲，适配器，怀亚，十字架，肘部，发球台，减速器，帽，托盘
连接类型 螺纹/焊接/法兰/夹紧端/端钟
由于类 150班，300班，600班，1500班，2500班。
时间表： 时间表5至XXS。
尺寸： 普通管道尺寸1 /₂至NPS 48 "
材料： 青铜，铜，铁（球墨铸铁），碳钢，铜镍90/10和70/30，钛，铬 - 钼，镍合金，钽，不锈钢，镍，Inconel，Monel，Hastaly，合金钢，黄铜


Mss A型短端正常的管道尺寸，1/2到48英寸短端对焊配件接受所有大、小的数量，价格低廉，Mss B型短端供应商在印度。

ANSI B16.9存根端规格表40

NPS（普通管尺寸） O.D. (Daimeter之外) T. G F R.
输入一个		 R.
B型
1/2 21.3 2.11 34.9 50.8 3.05 0.76
3/4 26.7 2.11 42.9 50.8 3.05 0.76
1 33.4 2.77 50.8 50.8 3.05 0.76
1¼ 42.2 2.77 63.5 50.8 4.83 0.76
1½ 48.3 2.77 73 50.8 6.35 0.76
2 60.3 2.77 92.1 63.5 7.87 0.76
2½ 73 3.05 104.8 63.5 7.87 0.76
3. 88.9 3.05 127. 63.5 9.65 0.76
3½ 101.6 3.05 139.7 76.2 9.65 0.76

Stub End Buttweld配件工作压力

服务 压力温度限制 压力限制
凝析油和蒸汽 Maximam 366.O.F（186.O.C），
最小0.O.f（-18O.C）		 150psig (1000kpa)
气体和蒸汽，空气 Maximam 200.O.F（93.O.C），
最小0.O.f（-18O.C）		 150psig (1000kpa)
不易燃液体 Maximam 250.O.F（121.O.C），
最小0.O.f（-18O.C）		 350 psig（2300 kpa）


EN 1092-1 SS Stub End压力测试

ASME B16.9弯头的压力额定值（PSIG）
温度等级 压力类
150 300
1/4 - 1英寸。 1/4 - 2英寸。 2 1/2 - 3英寸。
（O.F） （O.C）
-20到150 -29到66. 300 2000年 1500 1000
200. 93 265 1785 1350. 910.
250 121. 225. 1575. 1200 825.
300 149 185 1360. 1050. 735.
350. 177 150 1150. 900 650.
400 204. - 935. 750. 560.
450. 232. - 725. 600 475.
500. 260 - 510. 450. 385
550. 288 - 300 300 300


MSS SP-75 Stub End EN 1092-1 Type 36 Schedule Chart，Lend Easher Expersie In Indure En 1092-1 Stub End。

无缝和焊接短块重量图表

NPS（普通管尺寸）
英寸		 ASME B16.9短端重量
原理图。
5 s		 原理图。
10s.		 原理图。
40年代		 原理图。
80年代
1/2 0.06 0.08 0.12 0.13
3/4 0.07 0.09 0.15 0.17
1 0.09 0.15 0.20 0.25
1 1/4 0.13 0.20 0.30 0.35
1又1/2 0.16 0.25 0.38 0.46
2 0.25 0.40 0.55 0.75
2 1/2 0.35 0.50 0.80 1.00
3. 0.50 0.60 1.10 1.50
4. 0.70 1.00 1.80 2.50
5. 1.00 1.25 2.50 3.50
6. 1.60 1.95 3.70 5.50
8. 2.50 3.10 5.90 10.0
10. 4.00 4.90 10.5 14.0
12. 6.60 7.10 15.0 20.0
14. 6.40 7.80 15.5 20.5
16. 7.90 9.00 18.0 24.0
18. 9.30. 10.5 21.0 28.0
20. 12.0 13.5 23.5 31.0
24. 16.5 19.0 28.5 38.0


批量采购用于管道连接的BS1640短端管件，短端EN 1092-1 35型压力测试。

在印度销售的常见类型ASME B 16.9短端

附表160,1英寸，短末端Buttweld配件

附表160,1英寸，短末端Buttweld配件

SCH 40，4英寸，Buttweld，ASME B16.9，Buttweld类型B stub End

SCH 40，4英寸，Buttweld，ASME B16.9，Buttweld类型B stub End

SCH20, 2英寸，ANSI B16.9，铜短端

SCH20, 2英寸，ANSI B16.9，铜短端

SCH 40S, 2-1/2英寸，A403 WP304L, BW，短端管件

SCH 40S, 2-1/2英寸，A403 WP304L, BW，短端管件

SCH 10S，RF，2英寸，A403 WP316，MSS键入Stub端

SCH 10S，RF，2英寸，A403 WP316，MSS键入Stub端

SCH 80, 8英寸，SMLS, Mss SP 43 C型，斜角端Stub端

SCH 80, 8英寸，SMLS, Mss SP 43 C型，斜角端Stub端

10英寸，EN 1092，ANSI B16.9,140 mm，BUTTWELD，碳钢托盘

10英寸，EN 1092，ANSI B16.9,140 mm，BUTTWELD，碳钢托盘

SCH 10S，4英寸，300＃，MSS SP-43，ASTM A403 904L Stub End Fittings

SCH 10S，4英寸，300＃，MSS SP-43，ASTM A403 904L Stub End Fittings

附表180，ASME B16.9，BW，8英寸，C短端

附表180，ASME B16.9，BW，8英寸，C短端
