印度PDO认可的ANSI B16.11锻造配件制造商，检查ASME B16.11配件尺寸表。
配件有助于连接多个管道，形成一个管道系统。这些管道可以有不同的尺寸，用于测量或调节流量。的ASME B16.11配件是世界锻钢配件的标准。它包括承插焊接和螺纹类型。我们有不同类型的材料，如合金钢，不锈钢，碳钢螺纹配件，铝、铜等，取决于使用目的。这些配件非常适合有火灾危险的环境。这个不锈钢螺纹配件是最古老的连接方法之一，主要用于无法焊接的地方。
的ASME B16.11管件尺寸非常适合以合理的价格提供快速的管道连接。各种工业，如化工、机械设备、发电站等ASME B16.11承插焊接配件安全无缝操作。的螺纹管件，另一方面，用于非关键情况，如工业冷却系统，消防等。市场上有不同类型的螺纹连接件，如用于改变流向的螺纹弯头、带有三个出口的螺纹三通、用于在管道末端堵塞流量的螺纹帽等。每一个都是为特定的目的而设计的。
我们是顶尖的印度锻造配件制造商．我们根据客户的要求，以非常合理的价格生产高质量的亚博下载安装苹果手机版产品。

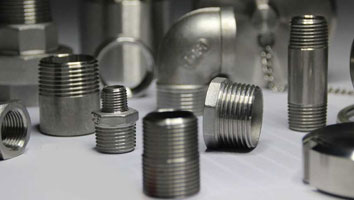

ASME B16.11螺纹配件
ANSI B16.11承插焊接配件
ASME B16.11配件尺寸

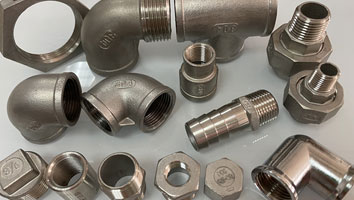

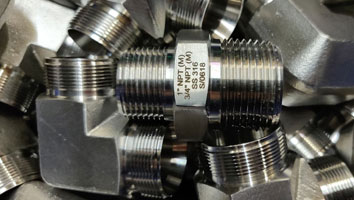

不锈钢螺纹配件
ASME B16.11锻件

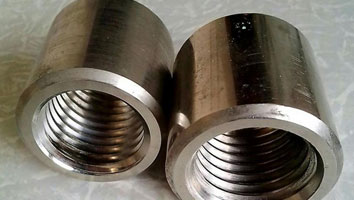

3000# SW配件和NPT配件
表的内容
- ASME B16.11额定压力
- ASME B16.11配件尺寸
- ASME B16.11锻造管件等级表
- 3000lb锻造钢配件尺寸
- JIS B 2316锻造配件重量表
- 我们在印度提供ASME B16.11承插焊接配件
- 可提供的ASME B16.11螺纹配件类型
- 锻制配件与锻制配件的区别
- 不锈钢承插焊接配件规范
- NPS 1/2至2插座焊接配件尺寸(MM)
- 碳钢承插焊接配件价格表
- 锻造承插焊接配件重量表
- 承插焊接接头尺寸
- 3000# SW管件尺寸图
- 高压螺纹配件尺寸
- 等级150螺纹连接件压力等级
- bs3799 NPT管道配件重量表
- 不锈钢螺纹管件尺寸表
- 碳钢螺纹配件价格表
- NPT螺纹连接ASME B16.11标准
- 不锈钢锻件的尺寸公差
- 美国国家标准锥管螺纹NPT基本尺寸
ASME B16.11额定压力
| 描述 | 类名称 | ||
| 2000 # | 3000 # | 6000 # | |
| 弯头45度和90度 三通、长曲棍球的耦合 半联轴器,NPT帽 |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 管壁 | SCH 80 / xs | 原理图160 | XXS |
ASME B16.11配件尺寸
ASME B16.11锻造管件等级表
| 不锈钢承插焊接配件 | Astm a182 f304, f316ti, f316h, f316ln, f317, f317l, f321, f321h, f11, f22, f91, f304l, f306, f316l, f304h, f309s, f309h, f310, f310h, f347, f347h, f904l, Astm a312 / a403 tp304l, tp304l, tp316, tp316l
|
|---|---|
| 碳钢螺纹配件 | 碳钢ASTM A105, A350 LF2, A106 Gr.B, A234 WPB
|

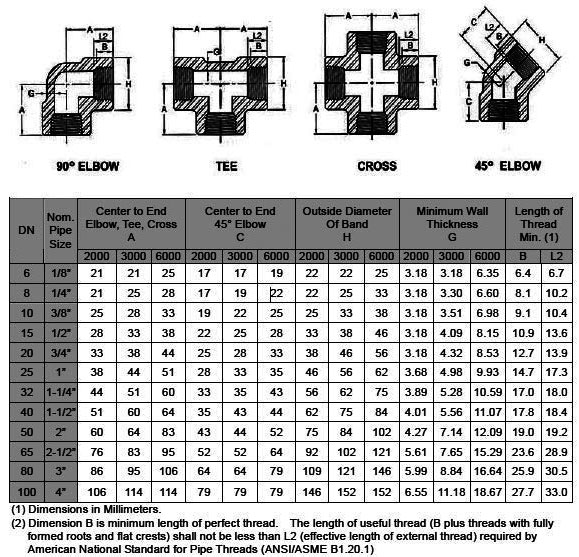

3000lb锻造钢配件尺寸
JIS B 2316锻造配件重量表
| 的名字 | 新闻工作。 | 1/4 " | 3/8” | 1/2 " | 3/4” | 1” | 1 1/4” | 1 - 1/2” | 2” |
|---|---|---|---|---|---|---|---|---|---|
| 90º弯头承插焊接 | 3000 # | 22 | 29 | 53 | 86 | 139 | 198 | 286 | 400 |
| 90º肘 螺纹 |
3000 # | 29 | 53 | 86 | 139 | 198 | 286 | 400 | 1452 |
| 45º弯管承插焊接 | 3000 # | 22 | 38 | 53 | 86 | 139 | 198 | 374 | 396 |
| 45º肘部螺纹 | 3000 # | 29 | 53 | 86 | 139 | 198 | 374 | 600 | 800 |
| t恤承插焊接 | 3000 # | 31 | 40 | 73 | 106 | 158 | 220 | 317 | 572 |
| t恤螺纹 | 3000 # | 40 | 73 | 106 | 158 | 220 | 317 | 512 | 2090 |
| 联盟螺纹 | |||||||||
| 联盟承插焊接 | |||||||||
| 耦合承插焊接 | 3000 # | 9 | 18 | 26 | 40 | 92 | 152 | 229 | 462 |
| 接头螺纹 | 3000 # | 9 | 18 | 26 | 40 | 92 | 152 | 229 | 462 |
| 帽承插焊接 | 3000 # | 11 | 13 | 24 | 37 | 62 | 114 | 147 | 297 |
| 帽螺纹 | 3000 # | 11 | 13 | 24 | 37 | 62 | 114 | 147 | 297 |
| 十六进制。 头插头 |
3000 # | 4 | 7 | 18 | 26 | 48 | 86 | 99 | 198 |
| 平方。 头插头 |
3000 # | 2 | 4 | 9 | 18 | 33 | 57 | 73 | 136 |
| 十六进制。衬套 | 3000 # | 7 | 7 | 9 | 13 | 18 | 42 | 44 | 136 |
| 冲洗 衬套 |
3000 # | 4 | 4 | 7 | 9 | 15 | 33 | 37 | 132 |
我们在印度提供ASME B16.11承插焊接配件
2000磅，11 /2英寸，ANSI B16.11，锻造承插焊接配件

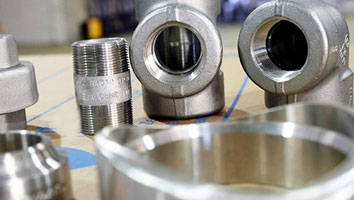

类别3000,SW, 2英寸，A182 F304L，锻钢配件

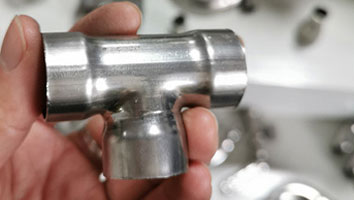

1/2英寸，ASME B16.11，套筒焊接，A105 3000lb配件
3英寸，ANSI B16.11, 3000LB, ASME B16.11锻造配件
2000级4×4英寸A105碳钢承插焊接配件
CL3000, DN25, B16.11，承插，不锈钢承插焊接配件
可提供的ASME B16.11螺纹配件类型
类别3000,MSS SP 83, DN25, NPT, NPT管道配件
3000#， 4英寸，螺纹，不锈钢螺纹管件
3000级，1英寸，SW端，螺纹铜配件

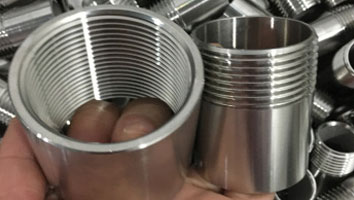

6000LB, 2英寸，ASTM A105, NPT，螺纹铝配件
SCH 80, 8英寸，螺纹，A105，螺纹黄铜配件

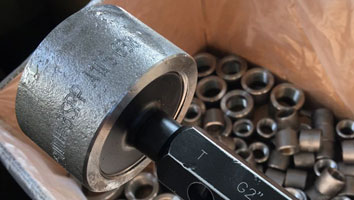

4 X 2 1/2英寸，SCH 80, NPT, ASME B16.11，螺纹可锻铸铁配件
锻制配件与锻制配件的区别
锻造管件:是最古老的连接方法之一，主要用于不能焊接的地方。
锻造配件:另一方面，用于非关键情况下，如工业冷却系统，消防，等。
ASME B16.11压力等级，KS b1542不锈钢承插焊接配件的标准规范，参见NPT 3000磅承插焊接配件尺寸(英寸)。
不锈钢承插焊接配件规范
| 规格: | ASME B16.11螺纹配件 |
|---|---|
| ASME B16.11标准 | ASME B16.11, Bs3799, MSS SP 79, JIS B2302, MSS SP 95, MSS SP 83 |
| ANSI B16.11大小 | 螺纹配件=½" - 8 " < 承插焊接配件=½" - 8 " |
| ASME B16.11额定压力 | 螺纹配件= #2000，#3000，#6000 承插焊接配件= 3000LB, 6000LB, 9000LB |
| ASME B16.11类型 | 45度弯头，等径三通，异径三通，90度弯头，半联轴器，街道弯头，牛塞，凸台，管接头(公/母)，侧向出口，45侧三通，等十字，管帽，分支出口，压型接头。 |
| 海量存储系统(MSS)中sp - 95 | 公牛塞和模压(d)乳头 |
| 锻造配件类型 | 承插焊接(SW)，螺纹(NPT)， BSP, BSPT |
| 材料 | 采购产品不锈钢，碳钢，铬镍铁合金，哈氏合金，铜镍合金，铸铁，合金钢，低碳钢，双相钢和超级双相钢，锻铁。 |
| 测试证书 | 政府。实验室、MTC。 |
| 本地区ASME B16.11配件的最大出口商 | 开罗，印多尔，古尔加翁，帕尼帕特，孟买，麦纳麦，法里达巴德，诺伊达，勒克瑙，珀斯，新加坡，阿姆斯特丹，波哥大，浦那，Tiruchirappalli, Dombivli，北京，布巴内斯瓦尔，新德里，达曼，哥打，贾姆纳加尔，釜山，马德里，亚历山大，新孟买，加齐亚巴德，达卡，沙迦，瓦多达拉，阿什本，加尔各答，巴特那，艾哈迈达巴德，墨西哥城，泗水，Jamshedpur, Secunderabad, Riyadh, Delhi, Al-Khobar, Jaipur, Abu-Dhabi, Guwahati, Jakarta, London, Houston, Doha, Bangkok, Dallas, Hanoi, Bengaluru, Dubai, Mysuru, Shah-Alam, Hangzhou, Oyama, Chennai，德黑兰，圣保罗，Vasai-Virar，巴黎，Bhopal, Kalyan, Hazira, Raipur, Nashik，郑州，Vapi，伊斯坦布尔，卢迪亚纳，昌迪加尔，Ajman，上海，卡尔加里、巴库、拉杰果特、vong - tau、普昌、布里斯班、首尔、海得拉巴、阿格拉、奎松市、塔那、卡拉奇、维萨卡帕特南、朱拜勒、胡志明市、安克雷什瓦、圣地亚哥、皮姆普里钦奇瓦、墨尔本、米兰、安伯纳斯、苏拉特、拉各斯、那格浦尔、巴坦、哥印拜陀、吉达、吉隆坡、芝加哥、悉尼、科钦、新佛巴鲁、 |
我们生产ASME B16.11以下两种最常见的锥形螺纹标准配件
- NPT锻造管件:美国国家标准锥形管螺纹
- BSPT ASME B16.11承插焊接管件:英国标准管锥螺纹
为什么使用Npt ASME B16.11锻造配件?
- 不锈钢承插焊接配件NPT螺纹的角度为60°
- NPT螺纹也有平坦的峰值和低谷
为什么使用BSPT ASME B16.11螺纹配件?
- BSPT螺纹的角度为55°
- 与NPT ASME B16.11配件相比，BSPT螺纹具有圆形峰值和低谷
ASME B16.11螺纹配件可以用下列螺纹生产:
- NPT:国家管螺纹锥度
- FPT, FNPT, NPT(F)*内螺纹或内锥形管螺纹
- MPT, MNPT, NPT(M)外锥管螺纹
- BSPT:英国标准管锥
- bs21:英国标准管锥
- DIN 2999:管和配件用管螺纹
- PT:日本工业标准(JIS)锥形管螺纹
- ISO 7-1:在螺纹上制作压密接头的管道螺纹
- DIN 158：公制外锥螺纹和配套内平行螺纹
NPS 1/2至2插座焊接配件尺寸(MM)
| 公称管道尺寸 | 3000 PSI评级 | 6000 PSI评级 | |||||||||||
| 在 | 毫米 | 插座孔B• | 套接字深度D | 套接字厚度 | 一个 | 身体生* | G | 套接字厚度 | 一个 | 身体生* | G | ||
| 平均 | 最小值 | 平均 | 最小值 | ||||||||||
| 1／4 | 06 | 14．1 | 09.65 | 3.78 | 3．30 | 11.2 | 10．0 | 3.02 | 04.60 | 4．00 | 13．5 | 07.10 | 3.68 |
| 3／8 | 10 | 17．5 | 09.65 | 4．00 | 3．50 | 13．5 | 13.3 | 3.20 | 05.03 | 4.37 | 15．8 | 09.90 | 4．00 |
| 1／2 | 15 | 21.7 | 09.65 | 4．67 | 4．10 | 15．8 | 16．6 | 3．75 | 05.97 | 5.18 | 19.0 | 12.06 | 4.78 |
| 3／4 | 20. | 27.0 | 09.65 | 4.90 | ４．２７ | 19.0 | 21.7 | 3, 91 | 06.96 | 6.05 | 22.3 | 1603 | 5.56 |
| 1 | 25 | 33.8 | 12.07 | 5.70 | 4.98 | 22.3 | 27.4 | 4.55 | 07.92 | 6.93 | 27.0 | 21.05 | 6.35 |
| 1 1/4 | 32 | 42．5 | 12.07 | 6.04 | 5.28 | 27.0 | 65.8 | 4．85 | 07.92 | 6.93 | 31.8 | 30.02 | 6.35 |
| １ 1/2 | 40 | 48.6 | 12.07 | 6.35 | 5.54 | 31.8 | 41.7 | 5.08 | 08.92 | 7.80 | 38.0 | 34.07 | 7.15 |
| 2 | 50 | 61.1 | 12.07 | 6.93 | 6日06 | 38.0 | 53.3 | 5.54 | 10.92 | 9.52 | 41.2 | 43.06 | 8.75 |
| 2个半 | 65 | 73.8 | 15.08 | 8.76 | 7.67 | 41.2 | 64.2 | 7．00 | |||||
| 3. | 80 | 89.8 | 15.08 | 9.50 | 8.30 | 57.2 | - | 7.68 | |||||
印度最大的NPS 1/2至2不锈钢螺纹配件制造商之一，检查JIS B 2316螺纹管道配件尺寸表，我们提供不同类型的ASME B16.11锻造配件插座焊接和螺纹，锻造配件供应商在印度孟买。

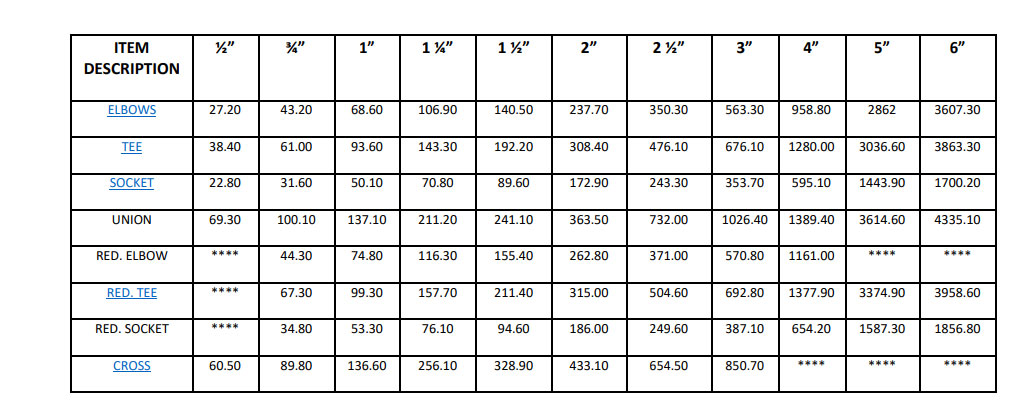

碳钢承插焊接配件价格表
锻造承插焊接配件重量表
| 管道标准尺寸 | 输入一个 | B型 | 数量 | 体重表 |
|---|---|---|---|---|
| ¼ | 0.81 | 0.88 | 160 | 0．20 |
| ⁄ | 0.97 | 1．00 | 130 | 0．26 |
| ½ | 1．12 | 1.31 | One hundred. | 0.57 |
| ¾ | 1.31 | 1．5 | 75 | 0．71 |
| 1 | 1．5 | 1．81 | 40 | 1.08 |
| 1¼ | 1．75 | 2.19 | 25 | １．６８ |
| 1½ | 2．00 | 2.44 | 18 | 2．38 |
| 2 | 2．38 | 2.97 | 10 | 3.55 |
| 2½ | 3．00 | 3.62 | 4 | 6.22 |
| 3. | 3．38 | 4.31 | 2 | 10.36 |
| 4 | 4.19 | 5.75 | 1 | 23.91 |
承插焊接接头尺寸
| 老号码 | 材料 | 大小 | 原理图。& Swg。 |
规格 | 项目 |
|---|---|---|---|---|---|
| 1 | 伪造的 配件 |
15 NB 来 100注 |
3000 6000 & 9000磅 |
a - 182 ANSI B16.11 S / W ＆ SCRD (按计) (bsp / NPT / bspt) |
适配器 弯头- 45度和90度 t -异径相等 交叉 联盟 耦合 (半、全、快速释放) 插座(减少) 帽 广场& Plug-Hex 乳头(十六进制/减少) 衬套 Sokolet, Thredolet, Weldolet, Elbolet和Nipolet |
3000# SW管件尺寸图
| 描述 | 类名称 | ||
|---|---|---|---|
| 3000磅 | 6000磅 | 9000磅 | |
| 弯头45度和90度， 三通、长曲棍球的耦合, 半联轴器, 端帽或管帽 |
½- 4 | ½- 2 | ½- 2 |
| ½- 4 | ½- 2 | ½- 2 | |
| ½- 4 | ½- 2 | ½- 2 | |
高压螺纹配件尺寸
查看高压锻造承口焊接配件重量表，接受印度所有大小铸铁螺纹管道配件订单，NPT配件尺寸表，3000# SW配件制造商，想购买NPT螺纹锻钢配件吗?联系Rajend亚博app赌博怎么赢钱ra管道和配件在工厂价格。
等级150螺纹连接件压力等级
| ASME B16.11螺纹连接件的压力-温度(psig) | |||||
|---|---|---|---|---|---|
| 温度 | 类 | ||||
| 类150 | 类300 | ||||
| 1/4 - 1英寸 | 1 1/4 - 2英寸 | 2 1/2 - 3英寸 | |||
| (的) | (oC) | ||||
| -20年到150年 | -29年到66年 | 300 | 2000 | 1500 | 1000 |
| 200 | 93 | 265 | 1785 | 1350 | 910 |
| 250 | 121 | 225 | 1575 | 1200 | 825 |
| 300 | 149 | 185 | 1360 | 1050 | 735 |
| 350 | 177 | 150 | 1150 | 900 | 650 |
| 400 | 204 | - | 935 | 750 | 560 |
| 450 | 232 | - | 725 | 600 | 475 |
| 500 | 260 | - | 510 | 450 | 385 |
| 550 | 288 | - | 300 | 300 | 300 |
bs3799 NPT管道配件重量表
| 管道标准尺寸 | 输入一个 | B型 | 数量 | 体重表 |
|---|---|---|---|---|
| ¼ | 0.81 | 0.88 | 160 | 0．20 |
| ⁄ | 0.97 | 1．00 | 130 | 0．26 |
| ½ | 1．12 | 1.31 | One hundred. | 0.57 |
| ¾ | 1.31 | 1．5 | 75 | 0．71 |
| 1 | 1．5 | 1．81 | 40 | 1.08 |
| 1¼ | 1．75 | 2.19 | 25 | １．６８ |
| 1½ | 2．00 | 2.44 | 18 | 2．38 |
| 2 | 2．38 | 2.97 | 10 | 3.55 |
| 2½ | 3．00 | 3.62 | 4 | 6.22 |
| 3. | 3．38 | 4.31 | 2 | 10.36 |
| 4 | 4.19 | 5.75 | 1 | 23.91 |
不锈钢螺纹管件尺寸表
| 管道标准尺寸 | 最小长度 的线程 |
(OD) 的乐队 D |
中心结束 一个 |
最低 壁厚 |
|
| B型 | J型 | ||||
| 1／2 | 10.9 | 13.6 | 33 | 28 | 3．18 |
| 3／4 | 12．7 | 13．9 | 38 | 33 | 3．18 |
| 1 | 14．7 | 17.3 | 46 | 38 | 3.68 |
| 1¼ | 17 | 18 | 56 | 44 | 3.89 |
| 1½ | 17.8 | 18．4 | 62 | 51 | 4.01 |
| 2 | 19 | 19.2 | 75 | 60 | ４．２７ |
| 2½ | 23.6 | 28.9 | 92 | 76 | 5.61 |
| 3. | 25.9 | 30.5 | 109 | 86 | 5.99 |
| 4 | 27.7 | 33 | 146 | 106 | 6.55 |
联系制造商购买KOC认证6000级承插焊接配件，印度承插焊接配件制造商，提供各种螺纹可锻铸铁配件等级和形状，以最优惠的价格购买ASME B16.11配件。

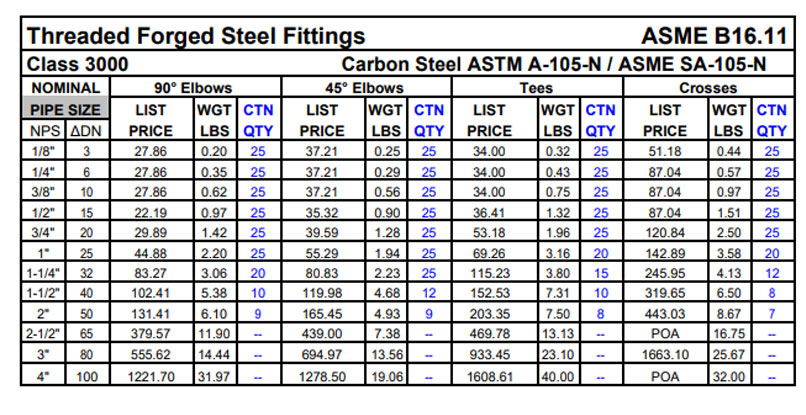

碳钢螺纹配件价格表
NPT螺纹连接ASME B16.11标准
| ASTM A182 - ASME SA182锻造配件 | 锻造奥氏体不锈钢管连接件的标准规范 |
| ASME B16.9锻造配件 | 工厂制造锻造BW配件 |
| ASME B16.11锻件 | 锻造钢配件，SW -焊接和NPT |
| MSS SP-43 | 高低压锻造和制造BW配件 |
| BS3799 | 石油和天然气工业用螺纹和钢管件规范 |
不锈钢锻件的尺寸公差
| 维 | 2”NB | 2 1/2" & 3" nb | |
| •插座孔 | + 0.25 | + 0.38 | |
| - 0.00 | - 0.00 | ||
| •身体生 | + 0.00 | + 0.00 | |
| - 1.52 | - 3.00 | ||
| 一个 | 1/4 "注 | ±0.8 | ±2.50 |
| 3/8"到3/4" nb | ±1.6 | ||
| 1“T0 2”NB | ±2.0 | ||
美国国家标准锥管螺纹NPT基本尺寸
| DN-NPT | 主要的印度。 毫米 |
攻丝 钻毫米大小 |
TPI | 球场 毫米 |
| 1/16” | 7.895 | 6．00 | 27 | 0.941 |
| 1/8” | 10.242 | 8．25 | 27 | 0.941 |
| 1/4 " | 13.616 | 10.70 | 18 | 1.411 |
| 3/8” | 17.055 | 14.10 | 18 | 1.411 |
| 1/2 " | 21.223 | 17.40 | 14 | 1.814 |
| 3/4＂ | 26.568 | 22.60 | 14 | 1.814 |
| 1＂ | 33.228 | 28.50 | 11.5 | 2.209 |
| 1¼” | 41.985 | 37.00 | 11.5 | 2.209 |
| 1½” | 48.054 | 43.50 | 11.5 | 2.209 |
| 2＂ | 60.092 | 55.00 | 11.5 | 2.209 |
| 2½” | 72.699 | 65.50 | 8 | 3.175 |
| 3＂ | 88.608 | 81.50 | 8 | 3.175 |
| 3½” | 101.316 | 94.30 | 8 | 3.175 |
| 4＂ | 113.973 | 107 | 8 | 3.175 |
| 5＂ | 141.300 | 134.384 | 8 | 3.175 |
| 6＂ | 168.275 | 161.191 | 8 | 3.175 |
| 8” | 219.075 | 211.673 | 8 | 3.175 |
| 10＂ | 273.050 | 265.311 | 8 | 3.175 |
| 12＂ | 323.850 | 315.793 | 8 | 3.175 |
我们提供了一系列ASME B16.11配件到以下位置
| 2000磅，11 /2英寸，ANSI B16.11，锻造承插焊接配件 | 欧洲，阿联酋，英国，马来西亚 |
| 类别3000,SW, 2英寸，A182 F304L，锻钢配件 | 达曼-KSA，印度尼西亚，比利时，菲律宾 |
| 1/2英寸，ASME B16.11，套筒焊接，A105 3000lb配件 | 泰国，欧洲，法国，卡塔尔 |
| 3英寸，ANSI B16.11, 3000LB, ASME B16.11锻造配件 | 马来西亚，泰国，德国，捷克 |
| 2000级4×4英寸A105碳钢承插焊接配件 | 美国，马来西亚，孟加拉国，芬兰 |
| CL3000, DN25, B16.11，承插，不锈钢承插焊接配件 | 沙特阿拉伯、南非、科威特、巴西 |
| 类别3000,MSS SP 83, DN25, NPT, NPT管道配件 | 南非，新加坡，巴林 |
| 3000#， 4英寸，螺纹，不锈钢螺纹管件 | 英国，尼日利亚，澳大利亚，菲律宾 |
| 3000级，1英寸，SW端，螺纹铜配件 | 阿联酋，马来西亚，香港，阿曼 |
| 6000LB, 2英寸，ASTM A105, NPT，螺纹铝配件 | 新加坡、意大利、伊朗、智利 |
| SCH 80, 8英寸，螺纹，A105，螺纹黄铜配件 | 阿拉伯联合酋长国(阿联酋)、马来西亚、挪威、土耳其 |
| SCH60, 12英寸，碳钢Swagelok配件 | 俄罗斯，马来西亚，迪拜，荷兰 |
| BW, SCH 40, DN200 X DN300，碳钢槽形配件 | 英国，西班牙，墨西哥，埃及 |
| 4 X 2 1/2英寸，SCH 80, NPT, ASME B16.11，螺纹可锻铸铁配件 | 艾灵顿-美国，波兰，加拿大，英国 |
