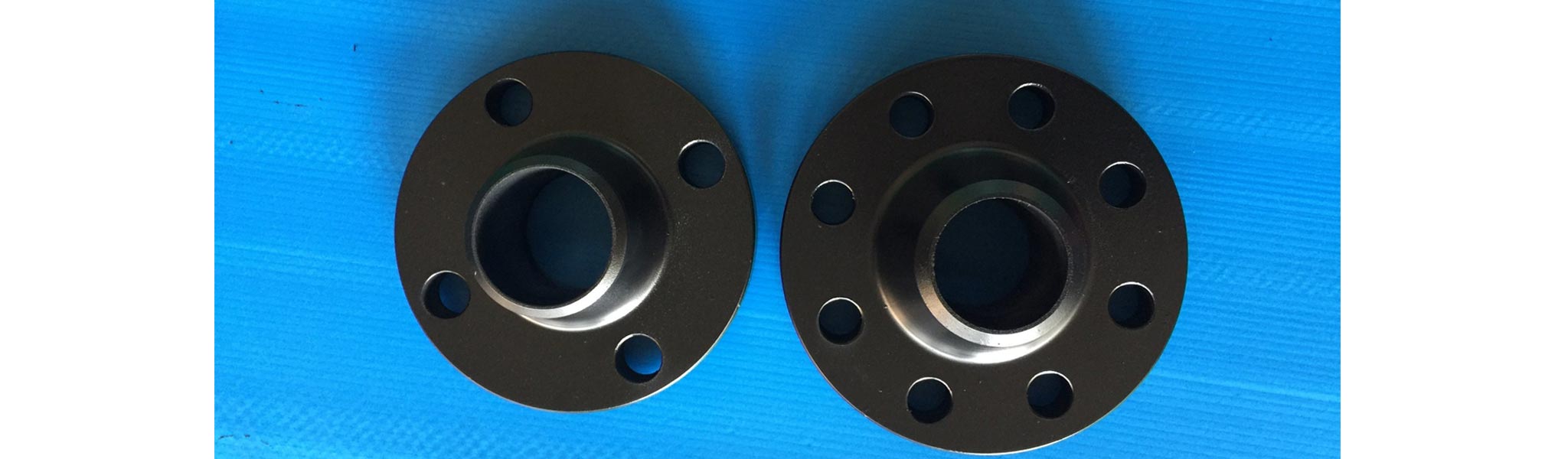

不锈钢法兰上的碳钢螺栓

碳钢法兰制造商在印度

检查CS法兰价格表和大口径碳钢法兰尺寸表。


碳钢法兰经久耐用，价格合理，并能抵抗磨损。我们是顶尖的制造商之一碳钢法兰制造商在印度，在那里你可以得到不同尺寸和尺寸的管件。我们生产CS板法兰符合行业认可标准，如ASTM A694、ASTM A105N（SA105N）、MSS SP-44、DIN 2533。其附带的压力等级介于150至2500级之间。在制造法兰时，碳含量至关重要；随着元素的增加ASME B16.5碳钢管法兰经热处理后更加坚固耐用。在不热处理的情况下，增加碳速率会降低可焊性。我们生产质量最好的法兰，具有竞争力的价格;你可以看到我们的成本碳钢法兰价格表．

我们是最大的供应商之一高压碳钢法兰在印度。法兰等级越高，所能承受的压力越大。例如，300级法兰比150级法兰能承受更多的压力。我们也有很多存货碳钢搭接短法兰它由两个部件组成——短端和松动的支承法兰。它广泛应用于需要频繁拆卸的受限空间。我们也供应和出口大直径碳钢法兰用于连接阀门、管道和其他设备以形成管道。


碳钢法兰制造商在印度
碳钢法兰

碳钢法兰

低温碳钢法兰
低温碳钢法兰

低温碳钢法兰

大直径碳钢法兰
大直径碳钢法兰

大直径碳钢法兰

碳钢管法兰价格表
碳钢管法兰价格表

碳钢管法兰价格表

印度孟买CS法兰供应商
印度孟买CS法兰供应商

印度孟买CS法兰供应商

碳钢锻造法兰
碳钢锻造法兰

碳钢锻造法兰

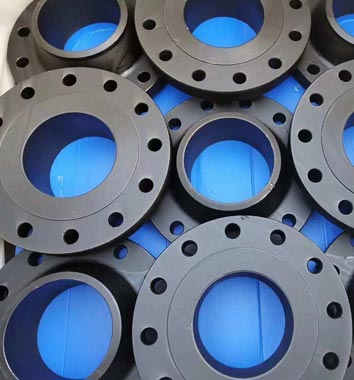

碳钢法兰制造商 碳钢法兰额定值
表的内容




碳钢法兰材料规格

标准规范: 碳钢法兰
制造业的形状 RTJ、FF、凸面、搭接面、大舌槽和小舌槽、大公母和小公母
尺寸图 1/2 "至48”
法兰温度高 150磅时高于200°C（400°F）或高于400°C（750°F）
法兰低温 -29°C以上(−20°F)
日本标准制造商 5公里、10公里、40公里、16公里、20公里、30公里、63公里
材料 不锈钢、碳钢、铬镍铁合金、哈氏合金、铜镍合金、铸铁、合金钢、低碳钢、双相钢和超双相钢、熟铁。
法兰厚度 NPS≤18
法兰内径 NPS≤10
法兰标准 MSS S44, ISO70051, ASME B16.36, DIN, BS1560-3.1, API7S-15, API, ISO, UNI, EN-1092, ANSI/ASME B16.5, B16.47系列A & B, ASME B16.48, AWWA C207, IS 2062, EN1092, API7S-43, API605, BS4504
ASME B16.5评级 150, 300, 400, 600, 900, 1500, 2500
生产技术
  • 热处理、锻造和机加工
最常见类型的制造商 螺纹/螺丝/锻造/板材
ASME和ANSI法兰类型 滑套、焊颈、盲板、搭接接头、螺纹、承插焊
我们是本市最大的供应商之一 新城市，杭州，班加罗尔，詹谢德布尔，加尔各答，孟买，安克雷什瓦，河内，纳希克，昌迪加尔，釜山，维拉，朱拜勒，浦昌，古瓦哈蒂，沙利雅得，德里，阿布那格浦尔，沙迦，诺伊达，首尔，多哈，哥打上海，珀斯，迈苏鲁，博帕尔，巴特那，城市，法里达巴德，城市，Sao Bhubaneswar, Ashburn，迪拜，明贾姆纳加尔，海得拉巴，胡志明市，波哥大、巴鲁、古尔加翁、墨尔本、马德里、德里、拉杰果德、阿吉曼、维萨卡帕特南、拉各斯、赖布尔、吉隆坡、浦那、伦敦、麦纳麦、芝加哥、皮姆里-钦奇瓦德、阿姆斯特丹、帕尼帕特、卡尔加里、达拉斯、加济阿巴德、卡拉奇、艾哈迈达巴德、苏拉特、孟买、泗水、郑州、达卡、大山、蒂鲁奇拉帕利、瓦皮、巴库、吉达、安伯纳斯、墨西哥北京、霍巴尔、瓦多达拉、多比夫利、德黑兰、印多尔、柔佛阿格拉、Tau、卢迪亚纳、科钦、米兰、奎松开罗、Vung Secunderabad、巴黎、巴淡、阿拉姆、吉隆坡、新加坡、金奈、圣地亚哥、休斯顿、勒克瑙、悉尼、达曼、Vasai、阿布扎比、斋浦尔、亚历山大、哥印拜陀、伊斯坦布尔、保罗、曼谷、哈齐拉、雅加达、布里斯班。
工业使用法兰 市政及自来水管道系统
食品加工与制造
发电厂和核电工业

碳钢管法兰价格表

描述 印度卢比价格(每件)
APP亚博娱乐
2 X 150# 240.00
3 X 150 # 380
4 X 150 # 590.00
6 X 150# 800.00
8 X 150 # 1550
10 X 150# 2200
12 X 150# 3300.00
16 X 150# 5800
20 X 150# 7900
ASTM A105碳钢焊接颈法兰
2 x 150# x SCH STD 450.00
3 X 150#X SCH标准 700
4 X 150#X SCH标准 850
6 X 150#X SCH标准 1500.00
8 X 150#X SCH标准 2400
10 X 150#X SCH标准 3800.00
12 X 150#X SCH标准 4500.00
2 x 300# x SCH STD 480
3 X 300#X SCH标准 790
4 x 300# x SCH STD 1450
6 x 300# x SCH STD 2400
8 X 300#X SCH标准 4300.00
ASTM A105碳钢盲板法兰
3/4 X 150 # 120.00
1 X 150# 135
1-1/2 X 150# 220
2 X 150# 260.00
3 X 150 # 390.00
4 X 150 # 750.00
6 X 150# 1200
8 X 150 # 1800.00
10 X 150# 2800.00
12 X 150# 3450.00
2 X 300 # 370
3 X 300# 720.00
4 X 300# 1150
6 X 300 # 1800.00
8 X 300# 3100.00
ASTM A105碳钢承插焊接法兰
3/4英寸x150#X SCH XS 120.00
1英寸x150#X SCH XS 160
1-1/2英寸x150#X SCH XS 230
2 x 150# x SCH x x 280
1 X 300#X SCH XS 260.00
尺寸:1-1/2 x 300 x SCH x 340
3/4 x 600 x SCH xs 220
1 X 600 X SCH XS 290
尺寸(宽x宽x高 430.00

亚博app赌博怎么赢钱印度Rajendra管道和配件CS法兰制造商。有关最终碳钢法兰价格表，请致电+91（22）–6743 8321或发送电子邮件至info@rpfindia.com．


参考碳钢法兰压力温度额定值/重量表和印度PED批准的CS板法兰制造商。


CS法兰重量表

NPS（公称管道尺寸） SORF（滑入式） 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松动（搭接接头） BLRF（盲） WRNR（焊颈）
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11.5
3½ 11 12 11 11 13 12
4 13 13 13 13 17 16.5
5 15 15 15 15 20 21
6 19 19 19 19 27 26
8 30 30 30 30 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20 165 165 165 195 285 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

碳钢法兰的压力温度额定值

碳钢法兰 压力和温度额定值
°F的温度 符合ASME B16.5标准 符合ASME B16.5的300级 按照美国机械工程师协会B16.5的要求分级400 符合ASME B16.5的600级 900级符合ASME B16.5 1500级符合ASME B16.5 符合ASME B16.5的2500级
-20至100 275 720 960 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720 1080 1620 2700 4500
400 190 495 660 995 1490 2485 4140
500 170 465 620 930 1395 2330 3880
600 140 435 580 875 1310 2185 3640
650 125 430 575 860 1290 2150 3580
700 110 425 565 850 1275 2125 3540
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015 3360
850 65 395 530 790 1190 1980 3300
900 50 390 520 780 1165 1945 3240
950 35 380 510 765 1145 1910 3180
1000 20 320 430 640 965 1605 2675
1050 20 310 410 615 925 1545 2570
1100 20 255 345 515 770 1285 2145
1150 20 200 265 400 595 995 1655
1200 20 155 205 310 465 770 1285
1250 20 115 150 225 340 565 945
1300 20 85 115 170 255 430 715
1350 20 60 80 125 185 310 515
1400 20 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230

低温碳钢法兰公差

碳钢法兰 公差表
一个 O.D.(外径)
  • 外径（外径）小于等于24“时：±1/16”（1.6毫米）
  • 外径大于24“：±1/8”（3.2毫米）时
D 内径（内径）
  • 10英寸及以下：±1/32英寸（0.8毫米）
  • 12“至18”：+1/8”（3.2毫米）
  • 20英寸及以上：-1/16英寸（1.6毫米）
B 接触面直径
  • 1/16"凸面:±1/32" (0.8 mm)
  • 1/4“右前角（凸面），T/G（榫舌和凹槽），（公头和母头），（男/女）：±1/64”（0.4毫米）
J 轮毂根部的直径
  • 轮毂底座为24“或更小时：±1/16”（1.6毫米）
  • 轮毂底座超过24“：±1/8”（3.2毫米）时
H 轮毂在焊接点的直径
  • 5英寸及以下：+3/32英寸（2.4毫米），-1/32英寸（0.8毫米）
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻孔
  • 圆形螺栓:±1/16" (1.6 mm)
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圆相对于端面的偏心率
  • 2 1/2"和更小的±1/32"(0.8毫米)最大
  • 最大值为3英寸及以上±1/16英寸（1.6毫米）
C 厚度
  • 18"及更小:±1/8" (3.2 mm)， -0"
  • 20"及以上:±3/16" (4.8 mm)， -0"
K 轮毂长度
  • 10"及更小:±1/16" (1.6 mm)
  • 12英寸及以上：±1/8英寸（3.2毫米）

CS锻造法兰厚度计算压力容器/规格清单，印度最值得信赖和可靠的低温碳钢法兰制造商之一。


大直径碳钢法兰厚度

碳钢法兰壁厚
正常管道尺寸（NPS） 外径（表外） 附表10 原理图20 原理图30 标准墙外日射计 原理图40 原理图60 外径Hvy外径 80年计划 附表100 附表120 附表140 附表160 XX Hvy
½ 0．84 0.083 ... ... 0.109 0.109 ... 0.147 0.147 ... ... ... 0.188 0.294
¾ 1．05 0.083 ... ... 0.113 0.113 ... 0.154 0.154 ... ... ... 0.219 0.308
1 1.315 0.109 ... ... 0.133 0.133 ... 0.179 0.179 ... ... ... 0．25 0.358
1¼ 1.66 0.109 ... ... 0．14 0．14 ... 0.191 0.191 ... ... ... 0．25 0.382
1½ 1．9 0.109 ... ... 0.145 0.145 ... 0.2 0.2 ... ... ... 0.281 0.4
2 2.375 0.109 ... ... 0.154 0.154 ... 0.218 0.218 ... ... ... 0.344 0.436
2½ 2.875 0．12 ... ... 0.203 0.203 ... 0.276 0.276 ... ... ... 0.375 0.552
3. 3．5 0．12 ... ... 0.216 0.216 ... 0.3 0.3 ... ... ... 0.438 0.6
3 ½ 4 0．12 ... ... 0.226 0.226 ... 0.318 0.318 ... ... ... ... 0.636
4 4．5 0．12 ... ... 0.237 0.237 ... 0.337 0.337 ... 0.438 ... 0.531 0.674
5 5.563 0.134 ... ... 0.258 0.258 ... 0.375 0.375 ... 0.5 ... 0.625 ０．７５
6 6.625 0.134 ... ... 0.28 0.28 ... 0.432 0.432 ... 0.562 ... 0.719 0.864
8 8.625 0.148 0．25 0.277 0.322 0.322 0.406 0.5 0.5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0．25 0.307 0.365 0.365 0.5 0.5 0.594 0.719 0.844 1 1.125 1
12 12.75 0．18 0．25 ０．３３ 0.375 0.406 0.562 0.5 0.688 0.844 1 1.125 1.312 1
14 14 0．25 0.312 0.375 0.375 0.438 0.594 0.5 ０．７５ 0.938 1.094 1．25 1.406 ...
16 16 0．25 0.312 0.375 0.375 0.5 0.656 0.5 0.844 1.031 1.219 1.438 1.594 ...
18 18 0．25 0.312 0.438 0.375 0.562 ０．７５ 0.5 0.938 1.156 1.375 1.562 1.781 ...
20 20 0．25 0.375 0.5 0.375 0.594 0.812 0.5 1.031 1.281 1．5 1．75 1.969 ...
22 22 0．25 ... ... 0.375 ... ... 0.5 ... ... .... .... .... ....
24 24 0．25 0.375 0.562 0.375 0.688 0.969 0.5 1.219 1.531 1.812 2.062 2.344 ....
26 26 .... .... .... 0.375 .... .... 0.5 .... .... .... .... .... ....
30 30 0.312 0.5 0.625 0.375 .... .... 0.5 .... .... .... .... .... ....
36 36 0.312 0.5 0.625 0.375 ０．７５ .... 0.5 .... .... .... .... .... ....
40 40 .... .... .... 0.375 .... .... 0.5 .... .... .... .... .... ....
42 42 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0.5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．
48 48 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0.5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．

印度碳钢孔板法兰和领先的CS搭接法兰供应商和制造商的螺栓尺寸和长度表。

碳钢法兰上的不锈钢螺栓尺寸

符合ANSI B16.5的150#法兰 300#法兰符合ANSI B16.5 符合ANSI B16.5的600#法兰
正常管尺寸 #螺柱和螺栓 螺栓和螺栓的直径 钉的长度 #螺柱和螺栓 螺栓和螺栓的直径 螺柱长度 #螺柱和螺栓 螺栓和螺栓的直径 钉的长度
1/16的射频 RTJ 1/16的射频 RTJ 1/4射频 RTJ
1／2 4 0．50 2-1/4 - - - - - - 4 0．50 2-1/2 3. 4 0．50 3. 3.
3／4 4 0．50 2-1/2 - - - - - - 4 0．63 3. 3-1/2 4 0．63 3-1/2 3-1/2
1 4 0．50 2-1/2 3. 4 0．63 3. 3-1/2 4 0．63 3-1/2 3-1/2
1 1/4 4 0．50 2-3/4 3-1/4 4 0．63 3-1/4 3-3/4 4 0．63 3-3/4 3-3/4
1 - 1/2 4 0．50 2-3/4 3-1/4 4 ０．７５ 3-1/2 4 4 ０．７５ 4-1/4 4-1/4
2 4 0．63 3-1/4 3-3/4 8 0．63 3-1/2 4 8 0．63 4-1/4 4-1/4
2-1/2 4 0．63 3-1/2 4 8 ０．７５ 4 4-1/2 8 ０．７５ 4-3/4 4-3/4
3. 4 0．63 3-1/2 4 8 ０．７５ 4-1/4 4-3/4 8 ０．７５ 5 5
3-1/2 8 0．63 3-1/2 4 8 ０．７５ 4-1/4 5 8 0.88 5-1/2 5-1/2
4 8 0．63 3-1/2 4 8 ０．７５ 4-1/2 5 8 0.88 5-3/4 5-3/4
5 8 ０．７５ 3-3/4 4-1/4 8 ０．７５ 4-3/4 5-1/4 8 1．00 六个半 六个半
6 8 ０．７５ 4 4-1/2 12 ０．７５ 4-3/4 5-1/2 12 1．00 6-3/4 6-3/4
8 8 ０．７５ 4-1/4 4-3/4 12 0.88 5-1/2 6 12 1.13 5 7-3/4
10 12 0.88 4-1/2 5 16 1．00 6-1/4 6-3/4 16 1．25 份81/2 份81/2
12 12 0.88 4-3/4 5-1/4 16 1.13 6-3/4 7-1/4 20 1．25 8-3/4 8-3/4
14 12 1．00 5-1/4 5-3/4 20 1.13 7 5 20 1.38 9-1/4 9-1/4
16 16 1．00 5-1/4 5-3/4 20 1．25 5 8 20 １．５０ 10 10
18 16 1.13 5-3/4 6-1/4 24 1．25 7-3/4 81/4 20 1.63 10-3/4 10-3/4
20 20 1.13 6-1/4 6-3/4 24 1．25 8 8-3/4 24 1.63 11-1/4 11-1/2
24 20 1．25 6-3/4 7-1/4 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 1500#法兰符合ANSI B16.5 符合ANSI B16.5的2500#法兰
正常管尺寸 #螺柱和螺栓 螺栓和螺柱的直径 螺柱长度 #螺柱和螺栓 螺栓和螺栓的直径 钉的长度 #螺柱和螺栓 螺栓和螺栓的直径 钉的长度
1/4射频 RTJ 1/4射频 RTJ 1/4射频 RTJ
1／2 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-3/4 4-3/4
3／4 4 ０．７５ 4-1/2 4-1/2 4 ０．７５ 4-1/2 4-1/2 4 ０．７５ 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 5-1/2 5-1/2
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 5-1/2 5-1/2 4 1．00 5-1/2 5-1/2 4 1.13 6-3/4 6-3/4
2 8 0.88 5-3/4 5-3/4 8 0.88 5-3/4 5-3/4 8 1．00 7 7
2-1/2 8 1．00 6-1/4 6-1/4 8 1．00 6-1/4 6-1/4 8 1.13 7-3/4 8
3. 8 0.88 5-3/4 5-3/4 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3/4 6-3/4 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 5 5 8 １．５０ 9-3/4 9-3/4 8 1．75 11-3/4 12-1/4
6 12 1.13 5 7-3/4 12 1.38 10-1/4 10-1/2 8 2．00 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 11-1/2 11-3/4 12 2．00 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2．50 19-1/4 20
12 20 1.38 10 10 16 2．00 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20 １．５０ 10-3/4 11 16 2．25 16 16-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
16 20 1.63 11-1/4 11-1/2 16 2．50 17-1/2 18-1/2 - - - - - - - - - - - - - - - - - - - - - - - -
18 20 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20 20 2．00 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20 2．50 17-1/4 18 16 3.50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

150#碳钢法兰尺寸

150#碳钢法兰尺寸

正常管道尺寸（NPS） 介绍过o。d。邓肯外Daimeter ()的法兰 法兰厚度 凸面直径 基径轮毂 长Tdru枢纽 生和直径 轮毂在斜面直径 圆角半径 插座部
焊缝的脖子(WN) NPT(螺纹)SWRF(插座) 松动（搭接接头） SWRF(插座) 松动（搭接接头）
O 问 R X Y Y Y W B H r Z
1／2 3-1/2 7/16 1-3/8 1-3/16 1-7/8 5／8 5／8 .88 .90 .84 1／8 3／8
3／4 3-7/8 1／2 1-11/16 1 - 1/2 2-1/16 5／8 5／8 1.09 1．11 1．05 1／8 7/16
1 4-1/4 9/16 2 1-15/16 2-3/16 11/16 11/16 1.36 1.38 1.32 1／8 1／2
1 1/4 4-5/8 5／8 2-1/2 2-5/16 2-1/4 13/16 13/16 1．70 1.72 1.66 3/16 9/16
1 - 1/2 5 11/16 2-7/8 2-9/16 2-7/16 7／8 7／8 1.95 1．97 1.90 1／4 5／8
2 6 3／4 3-5/8 3-1/16 2-1/2 1 1 2.44 2.46 2．38 5/16 11/16
2-1/2 7 7／8 4-1/8 3-9/16 2-3/4 1-1/8 1-1/8 2.94 2.97 2.88 5/16 3／4
3. 5 15/16 5 4-1/4 2-3/4 1-3/16 1-3/16 3.57 3.60 3.50 3／8 13/16
3-1/2 份81/2 15/16 5-1/2 4-13/16 2-13/16 1 1/4 1 1/4 4.07 4．10 4．00 3／8 7／8
4 9 15/16 6-3/16 5-5/16 3. 1-5/16 1-5/16 4.57 4.60 4.50 7/16 15/16
5 10 15/16 7.5/16 6-7/16 3-1/2 1-7/16 1-7/16 5.66 5.69 5.56 7/16 15/16
6 11 1 份81/2 7-9/16 3-1/2 1-9/16 1-9/16 6.72 6.75 6.63 1／2 1-1/16
8 13-1/2 1-1/8 10-5/8 9-11/16 4 1-3/4 1-3/4 8.72 8.75 8.63 1／2 1 1/4
10 16 1-3/16 12-3/4 12 4 1-15/16 1-15/16 10.88 10.92 10.75 1／2 1-5/16
12 19 1 1/4 15 14-3/8 4-1/2 2-3/16 2-3/16 12.88 12.92 12.75 1／2 1-9/16
14 21 1-3/8 16-1/4 15-3/4 5 2-1/4 3-1/8 14.14 14.18 14 1／2 1-5/8
16 23-1/2 1-7/16 18-1/2 18 5 2-1/2 3-7/16 16.16 16.19 16.00 1／2 1-3/4
18 25 1-9/16 21 19-7/8 5-1/2 2-11/16 3-13/16 18.18 18.20 18.00 1／2 1-15/16
20 27-1/2 1-11/16 23 22 5-11/16 2-7/8 4-1/16 20.20 20.25 20.00 1／2 2-1/8
24 32 1-7/8 27-1/4 26-1/8 6 3-1/4 4-3/8 24.25 24.25 24 1／2 2-1/2

300级碳钢法兰压力等级

300级碳钢法兰压力等级

公称管道尺寸（英寸） 类300
直径
轮缘
（英寸）		 不
的
螺栓		 直径
螺栓
（英寸）		 直径
螺栓孔
（英寸）		 闩
圆
（英寸）
1／4 3-3/8 4 1／2 0.62 2-1/4
1／2 3-3/4 4 1／2 0.62 2-5/8
3／4 4-5/8 4 5／8 ０．７５ 3-1/4
1 4-7/8 4 5／8 ０．７５ 3-1/2
1 1/4 5-1/4 4 5／8 ０．７５ 3-7/8
1 - 1/2 6-1/8 4 3／4 0.88 4-1/2
2 六个半 8 5／8 ０．７５ 5
2-1/2 5 8 3／4 0.88 5-7/8
3. 81/4 8 3／4 0.88 6-5/8
3-1/2 9 8 3／4 0.88 7-1/4
4 10 8 3／4 0.88 7-7/8
5 11 8 3／4 0.88 9-1/4
6 12-1/2 12 3／4 0.88 10-5/8
8 15 12 7／8 1 13
10 17-1/2 16 1 1．12 15-1/4
12 20-1/2 16 1-1/8 1．25 17-3/4
14 23 20 1-1/8 1．25 20-1/4
16 25-1/2 20 1 1/4 1.38 22-1/2
18 28 24 1 1/4 1.38 24-3/4
20 30-1/2 24 1 1/4 1.38 27
24 36 24 1 - 1/2 1.62 32

600磅碳钢法兰尺寸

公称管道尺寸（英寸） 600班
直径
轮缘
（英寸）		 不
的
螺栓		 直径
螺栓
（英寸）		 直径
螺栓孔
（英寸）		 闩
圆
（英寸）
1／4 3-3/8 4 1／2 0.62 2-1/4
1／2 3-3/4 4 1／2 0.62 2-5/8
3／4 4-5/8 4 5／8 ０．７５ 3-1/4
1 4-7/8 4 5／8 ０．７５ 3-1/2
1 1/4 5-1/4 4 5／8 ０．７５ 3-7/8
1 - 1/2 6-1/8 4 3／4 0.88 4-1/2
2 六个半 8 5／8 ０．７５ 5
2-1/2 5 8 3／4 0.88 5-7/8
3. 81/4 8 3／4 0.88 6-5/8
3-1/2 9 8 7／8 1 7-1/4
4 10-3/4 8 7／8 1 份81/2
5 13 8 1 1．12 10-1/2
6 14 12 1 1．12 11-1/2
8 16-1/2 12 1-1/8 1．25 13-3/4
10 20 16 1 1/4 1.38 17
12 22 20 1 1/4 1.38 19-1/4
14 23-3/4 20 1-3/8 1．5 20-3/4
16 27 20 1 - 1/2 1.62 23-3/4
18 29-1/4 20 1-5/8 1．75 25-3/4
20 32 24 1-5/8 1．75 28-1/2
24 37 24 1-7/8 2 33

碳钢管搭接法兰尺寸表

正常尺寸（英寸） 维 ASME B16.5尺寸尺寸1/2英寸到2又1/2英寸。
类125
类150		 类300 类400 600班 900级 类1500 类2500
英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸 毫米
1／2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11.1 9/16 14.3 9/16 14.3 9/16 14.3 7／8 22.2 7／8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 5／8 15.9 5／8 15.9 5／8 15.9 7／8 22.2 7／8 22.2 7／8 22.2
3／4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1／2 12.7 5／8 15.9 5／8 15.9 5／8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 3／4 19 3／4 19 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9/16 14.3 11/16 17.5 11/16 17.5 11/16 17.5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5／8 15.9 3／4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 1 1/2 38.1
D2 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
1 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17.5 13/16 20.6 7／8 22.2 7／8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 . 15.9 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3／4 19 7／8 22.2 1 25.4 1 25.4 1 1/2 38.1 1 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1 6 1/2 165.1 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
2 1/2 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7／8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

高温碳钢法兰HS规范

73072100 碳钢法兰 601

正火碳钢法兰扭矩值

以英寸为单位的尺寸 尺寸单位：毫米 缺陷Max。径向投影
没有比锯齿底部更深的了，毫米 比锯齿底部更深，毫米
1／2 15 3．0 1．5
3／4 20 3．0 1．5
1 25 3．0 1．5
1 1/4 32 3．0 1．5
1 1/2 40 3．0 1．5
2 50 3．0 1．5
2 1/2 65 3．0 1．5
3. 80 4．5 1．5
3 1/2 90 6．0 3．0
4 One hundred. 6．0 3．0
5 125 6．0 3．0
6 150 6．0 3．0
8 200 8 4．5
10 250 8 4．5
12 300 8 4．5
14 350 8 4．5
16 400 10．0 4．5
18 450 12 6．0
20 500 12 6．0
24 600 12 6．0

以低价购买碳钢法兰垫圈和CS双圈盲法兰化学成分/机械性能。

碳钢法兰垫片

正常管尺寸 垫圈内径（仪表内）
 密封垫外径（表外）
150磅 300磅 400磅 600磅 900磅
1／2 0．84 1.875 2.125 2.125 2.125 2．50
3／4 1．06 2．25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3.50
1 1/2 1.91 3.375 3.75 3.75 3.75 3.875
2 2．38 4.125 4.375 4.375 4.375 5.625
2 1/2 2.88 4.875 5.125 5.125 5.125 6.50
3. 3.50 5.375 5.875 5.875 5.875 6.625
4 4.50 6.875 7.125 7 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625 16.50 18.00 19.625

CS管法兰的应用

  • 石油和天然气工业用碳钢法兰

  • 核电/核电厂用大直径碳钢法兰

  • 工业锅炉用CS法兰

  • 发电厂用CS板法兰

  • 冷凝器用碳钢锻造法兰

  • 热交换器用低温碳钢法兰

  • 船用机械连接法兰用碳钢

  • 火力发电厂用碳钢搭接法兰



CS法兰化学成分

碳钢法兰元件 成分,%
C[碳] ≤0.35
Mn(锰) 0.60-1.05
P(磷) ≤0.35
年代(硫) ≤0.40
硅(硅) 0.10-0.35
铜[铜] ≤0.40
镍[镍] ≤0.40
Cr(铬) ≤0.30
钼[钼] ≤0.12
钒[钒] ≤0.08

镇静碳钢法兰机械图

最小抗拉强度 最小屈服强度 最小伸长 最小面积减少 硬度
兆帕 ksi 兆帕 ksi ％ ％ HBW
485 70 250 36 22 30 137 - 187

碳钢机械连接法兰物理性能

密度（磅/立方英寸） 0.284
比重 7．9
比热(Btu/lb/Deg F - [32-212 Deg F]) 0.107
熔点(Deg F) 2740
导热系数 360
意味着Coeff热膨胀 6．7
拉伸弹性模量 30
弹性模量 11

检查印度碳钢法兰的最新价格表

12英寸，300级，SCH 80，ASTM A105碳钢盲法兰
12英寸，300班，80年级，ASTM A105碳钢盲法兰
4英寸，SCH 80，300级，RF，ASTM A105法兰
4英寸，SCH 80, 300类，射频，ASTM A105法兰
18英寸，150#，RF, ASTM A105碳钢法兰滑块亚博yabo体育手机客户端
18英寸，150#，RF，APP亚博娱乐
12英寸，300级，SCH 40，ASTM A105碳钢焊颈法兰
12英寸，300班，SCH 40，ASTM A105碳钢焊接颈法兰
6英寸，EN 1092，SCH 40，600级，RF，ASTM A350 LF2法兰
6英寸，EN 1092，SCH 40，600级，RF，ASTM A350 LF2法兰
10英寸FF 600级ASTM A694 F42法兰
10英寸，FF，600级，ASTM A694 F42法兰
14英寸，Sch 20，600级，ASTM A694 F52法兰
14英寸，Sch 20，600级，ASTM A694 F52法兰
16英寸，SCH 120, 2500类，ASTM A694 F60法兰
16英寸，SCH 120，2500级，F60法兰
8英寸，SCH 80, ASME B16.48, Class 600, ASTM A694 F65法兰
8英寸，SCH 80，ASME B16.48，600级，ASTM A694 F65法兰
ANSI B16.5,14英寸，SCH 40, Class 1500, ASTM A694 F70法兰
ANSI B16.5,14英寸，SCH 40，1500级，ASTM A694 F70法兰
2英寸，150级，碳钢螺纹法兰
2英寸，150级，碳钢螺纹法兰
18英寸，150级，ASME B16.36，碳钢孔板法兰
18英寸，150级，ASME B16.36，碳钢孔板法兰


最近供应到以下地点

等级150，4英寸，SCH 10，ANSI B16.5，碳钢法兰 新加坡，南非，巴林
SCH 30，FF，150磅级，6英寸，低温碳钢法兰 科威特，南非，沙特阿拉伯，巴西
8英寸，射频端，SCH 20, 300#，大直径碳钢法兰 俄罗斯、马来西亚、荷兰、迪拜
SCH 120，RF，12英寸，2500级，碳钢管法兰 英国，墨西哥，埃及，西班牙
2500lb, ASA B16.5, RF, 6英寸，CS法兰 艾灵顿-美国、波兰、英国、加拿大
16英寸，射频，ASME B16.47，碳钢锻造法兰 马来西亚，菲律宾，加拿大，新加坡
8英寸，300级，碳钢板法兰 英国，澳大利亚，菲律宾，尼日利亚
150lb, 10英寸，SCH 20, RF，碳钢机械连接法兰 UAE、香港、阿曼、马来西亚
PN16，DN80，EN1092-2，RF，碳钢搭接法兰 伊朗，智利，新加坡，意大利
600级RF标准DN 200锻制碳钢承插焊接法兰 挪威、土耳其、阿拉伯联合酋长国(阿联酋)、马来西亚
AMSE B16.5，SCH 30S，2英寸，碳钢双圈盲法兰 马来西亚，欧洲，英国，阿联酋
ASME B16.5，900LB，碳钢螺纹法兰 比利时，菲律宾，达曼-KSA，印度尼西亚。
bs10 D级，16英寸，标准孔，碳钢孔法兰 泰国，欧洲，卡塔尔，法国。
1500级，ANSI B16.5, 2英寸，射频，碳钢异径法兰 泰国、德国、马来西亚、捷克
300LB, SCH 20, 4英寸，凸面，碳钢环型连接法兰 孟加拉国、马来西亚、芬兰、美国
150至2500级18英寸RF碳钢凸面法兰 罗马尼亚、欧洲、日本、马来西亚
