印度API 6a法兰制造商

印度API 6A焊接颈和盲法兰制造商

检查API 6a法兰材料规格和API 5000法兰尺寸。


API 6A法兰具有正确规格的标准，用于表面钻孔和生产。这些法兰有很长的历史，其中许多已经停产或替换为一个新的版本。我们是顶尖的API 6A法兰制造商在印度生产高质量产品的人API 6A焊接颈部法兰以及其他具有当前配置的法兰。

需要注意的是，ASA和API法兰可以有相同的尺寸，但他们会有不同的名称，材料强度和工作压力。例如，APA和法兰尺寸是一样的，但是他们的工作压力不同。的API 6A盲法兰由合金钢或碳钢制造。这些主要用于连接管道或堵塞一段管道，增加整体支撑强度。我们也生产API 6A 6B和6BX法兰，采用优质合金钢，采用现代技术制造而成。API 6A型6BX 10000psi盲口和焊接颈法兰制造商，印度孟买。我们生产API法兰具有更高的压力等级API 10000压力等级能够在更高的压力下处理液体。我们的API 6A BX法兰最大工作压力为5000psi。根据客户的要求，我们提供不同类型的BX法兰，包括焊接颈，盲板等。

API 6一个法兰

API 6一个法兰

API 6A 6B和6BX法兰

API 6A 6B和6BX法兰

API 6A盲法兰

API 6A盲法兰

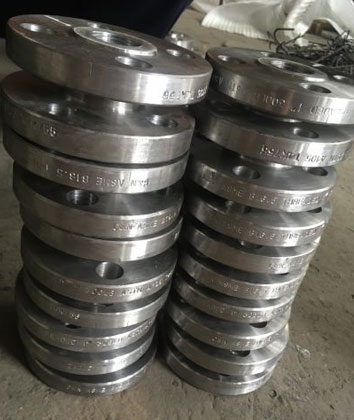

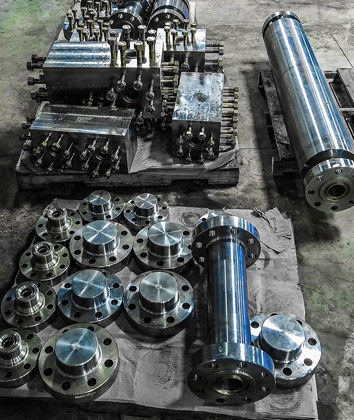

API 6A法兰扭矩值 API 6A法兰螺栓尺寸
表中的内容




API 6A法兰材料规格

规格表： API 6一个法兰
ADNOC认可的标准制造商 ASME B16.36, DIN, AWWA C207, B16.47系列A & B, BS1560-3.1, EN-1092, ASME B16.48, API605, BS4504, EN1092, UNI, ISO, MSS S44, IS 2062, ISO70051, API, API7S-43, ANSI/ASME B16.5, API7S-15
温度等级 150lb ~ 2500lb
面对类型细节 凸面，大舌，大内阴和小内阴，槽和小内阴，RTJ，平面，搭接面。
锻造材料 采购产品不锈钢，合金钢，碳钢，双相钢和超级双相钢，铸铁，铬镍铁合金，低碳钢，哈氏合金，铜镍，锻铁。
厚度 nps≤18
法兰高温 150类或400°c(750°F)以上
JIS标准 5万，1万，4万，16万2万3万，6万3千
最畅销产品亚博下载安装苹果手机版 搭接，承插，盲板，螺纹，焊接颈，套接
购买管道连接法兰 电厂工业
食品加工及制造业
水厂系统
核能的应用
市政管道系统
化石燃料发电厂
石油和天然气工业
储存广泛 维萨卡帕特南、哈兹拉、朱拜勒、泗水、古尔加翁、孟买、勒克瑙、孟买、达卡、迈苏鲁、科钦、昌迪加尔、安伯纳特、巴鲁、印多尔、那格浦尔、墨尔本、开罗、Ho pimprii - chinchwad、Ahmedabad、Vadodara、Ajman、Vung Ludhiana、上海、芝加哥、釜山、塔纳、曼谷、亚历山德里亚、阿布扎比、波哥大、悉尼、古瓦哈蒂、诺伊达、吉隆坡、圣地亚哥，赖布尔，伊斯坦布尔，首尔，迪拜，郑州，帕尼帕特，阿布米兰，德里，沙迦，普昌，维拉，拉杰果德，休斯顿，多哈，霍巴尔，德黑兰，卡利安，瓦赛瓦皮，巴黎，德里，新加坡，新佛卡拉奇，城市，阿拉姆，班加罗尔，雅加达，吉达，海德拉巴，加尔各答，Al Ghaziabad, Baku, Dombivli, Paulo, tiruchirapalli, Jamnagar, Secunderabad，拉各斯，珀斯、圣卡尔加里、安克雷什瓦、巴特那、阿格拉、河内、明头、哥印拜陀、法里达巴德、马德里、浦那、杭州、博帕尔、沙巴淡、詹谢普尔、北京、新达曼、苏拉特、新斋浦尔、哥打、阿姆斯特丹、纳希克、布里斯班、小山。
制作类型 板/锻造/螺纹
内径 nps≤10
尺寸图 （1/2“）至（48”）
生产过程
  • 热处理/机加工/锻造

API 6A 3000法兰尺寸


API 6A 3000法兰尺寸

大小 B. od C K. P. E. T. 问： X 公元前 N. H LN. HL. jl. r / rx.
2 1/16” 53.2 215. 3. 124 95.25 7．9 46．1 38.1 104.8 165.1. 8. 26 109.6 60.3 50 24
2 9/16“ 65.9 245. 3. 137 107.95 7．9 49.3 41.3. 123.8 190.5 8. 29 112.7 73 59.7 27
3 1/8” 81.8 240. 3. 156 123.83 7．9 46．1 38.1 127 190.5 8. 26 109.5 88.9 74.4 31
4 1/16“ 108.7 290. 3. 181 149.23 7．9 52.4 44．4 158.8 235. 8. 32 122.2 114.3 98 37
5 1/8“ 131 350 3. 216. 180.98 7．9 58.8 50.8 190.5 279.4 8. 35 134.9 141.3. 122.9 41
7 1/16” 181.8 380 6. 241. 211.15 7．9 63.5 55.6 235. 317.5 12 32 147.6 168.3. 147.1 45
9” 229.4 470. 6. 308 269.88 7．9 71.5 63.5 298.5 393.7 12 39 169.9 219.1 189.7 49
11＂ 280.2 545 6. 362 323.85 7．9 77.8 69.9 368.3. 469.9 16 39 192.1 273. 237.2 53
13个5/8” 346.9 610. 6. 419. 381 7．9 87.4 79.4 419.1. 533.4 20. 39 - - - 57
16 3/4“ 426.2 705 6. 524 469.9 11.2 100.1. 88.9 508 616. 20. 45 - - - 66
20个3/4” 527.8 855. 6. 648. 584.2. 12．7 120.7 108 622.3. 749.3. 20. 54 - - - 74


法兰尺寸


法兰尺寸

大小 B. od C K. P. E. T. 问： X 公元前 N. H LN. HL. jl. r / rx.
2 1/16” 53.2 215. 3. 124 95.25 7．9 46．1 38.1 104.8 165.1. 8. 26 109.5 60.3 43.7 24
2 9/16“ 65.9 245. 3. 137 107.95 7．9 49.3 41.3. 123.8 190.5 8. 29 112.7 73 54.9 27
3 1/8” 81.8 265. 3. 168 136.53 7．9 55.6 47.7 133.3. 203.2 8. 32 125.4 88.9 67.5 35
4 1/16“ 108.7 310 3. 194 161.93 7．9 62 54 161.9 241.3. 8. 35 131.8 114.3 88.1 39
5 1/8“ 131 375 3. 229. 193.68 7．9 81 73.1 196.8 292.1 8. 42 163.5 141.3. 110.3 44
7 1/16” 181.8 395 6. 248. 211.15 9．7 92.1 82.6 228.6 317.5 12 39 181 168.3. 132.6 46
9” 229.4 485. 6. 318 269.88 11.2 103.2 92.1 292.1 393.7 12 45 223.8 219.1 173.8 50
11＂ 280.2 585 6. 371 323.85 11.2 119.1 108 368.3. 482.6 12 51 265.1 273.1 216.7 54

API 6A 10000psi法兰尺寸


API 6A 10000psi法兰尺寸

大小 B. od C E1. 问： G K. T. J1. J2. J3. J4. R. 公元前 N. H BX.
1 13/16“ 46.8 185 3. - 5.56 77.77 105 42.1 88.9 65.1. 48.5 - 10 146.1 8. 23 151
2 1/16” 53.2 200. 3. - 5.95 86.23 111 44．1 One hundred. 74.7 51.6 - 10 158.8 8. 23 152
2 9/16“ 65.9 230. 3. - 6.75 102.77 132 51.2 120.7 92.1 57.2 - 10 184.2 8. 26 153
3 1/16” 78.6 270. 3. - 7.54 119 152 58.4 142.1 110.2 63.5 - 10 215.9 8. 29 154
4 1/16“ 104 315 3. - 8.33 150.62 185 70.3 182.6 146.1 73.1 - 10 258.8 8. 32 155
5 1/8“ 131 360 3. 9．5 9.53 176.66 221. 79.4 223.8 182.6 81 6.4 10 300 12 32 169
7 1/16” 180.2 480. 6. 11．1 11.11 241.83 302 103.2 301.6 254. 95.3 9．7 16 403.2 12 42 156
9“ 229.4 550 6. 12．7 12．7 299.06 359 123.9 374.7 327.1 93.7 9．7 16 476.3 16 42 157
11＂ 280.2 655. 6. 14．3 14.29 357.23 429. 141.3. 450.9 400.1. 103.2 14．2 16 565.2 16 48 158
13个5/8” 346.9 770 6. 15.9 15.88 432.64 518 168.3. 552.5 495.3 114.3 17.5 16 673.1. 20. 51 159
16 3/4“ 426.2 870. 6. 8．3 8.33 478.33 576 168.3. 655.6 601.7 76.2. 30.2 19 776.3 24 51 162
18 3/4“ 477. 1040. 6. 18．3 18.26 577.9 697. 223.1 752.5 674.7 155.6 25.4 16 925.5 24 61 164
21 1/4” 540.5 1145 6. 19.1 19.05 647.88 781 241.3. 847.7 762 165.1. 31.8 21 1022.4 24 67 166

API 6a 6b和6bx法兰的机械强度，购买API 6a适配器法兰，价格优惠，交货快，我们提供API 6a WN法兰内部切割。

API 6a6b和6bx法兰结构图

测试压力 3000 PSI 4500 PSI 7,500 psi. 15000 PSI 22500 PSI 30000 PSI
maxi。工作压力 2000 PSI 3000 PSI 5,000 psi. 10000 PSI 15000 PSI 20000 PSI
温度额定值 K（-60℃）至Y（+345℃） K(-60℃)到Y(+345℃) K(-60℃)到Y(+345℃) K(-60℃)到Y(+345℃) K(-60℃)到Y(+345℃) K(-60℃)到Y(+345℃)
产品规格等级 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

EN 1092-2 API 10000压力额定值

法兰尺寸 API 6A（PSI）的工作压力 O.D. 不。螺栓孔 迪亚。螺栓孔 螺栓长度 API环垫
1-13/16” 10，000 7-3 / 8“ 8. 3/4＂ 5-1 / 4“ bx - 151
1-13/16” 15,000 8-3/16” 8. 7/8” 6＂ bx - 151
1-13/16” 20,000 10-1 / 8“ 8. 1＂ 7-3 / 4“ bx - 151
2-1/16” 2，000 六个半” 8. 5/8” 5/8” R-23
2-1/16” 3,000 / 5,000 份81/2” 8. 7/8” 7/8” R-24
2-1/16” 10，000 7-7/8” 8. 3/4＂ 3/4＂ bx - 152
2-1/16” 15,000 8-3 / 4“ 8. 7/8” 7/8” bx - 152
2-1/16” 20,000 11-5 / 16“ 8. 1-1/8” 1-1/8” bx - 152
2-9 / 16“ 2，000 7-1 / 2“ 8. 3/4＂ 5-1 / 4“ R-26
2-9 / 16“ 3,000 / 5,000 9-5/8” 8. 1＂ 7＂ 种变种
2-9 / 16“ 10，000 9-1 / 8“ 8. 7/8” 6-1/4” bx - 153
2-9 / 16“ 15,000 10＂ 8. 1＂ 7＂ bx - 153
2-9 / 16“ 20,000 12-13 / 16“ 8. 1-1 / 4“ 9-1 / 2“ bx - 153
3-1/8” 2，000 81/4” 8. 3/4＂ 5-1 / 2“ R-31
3-1/8” 3，000 9-1 / 2“ 8. 7/8” 6-1/4” R-31
3-1/8” 5000 10 1/2” 8. 1-1/8” 7-3 / 4“ R-35
3-1/16” 10，000 10-5 / 8“ 8. 1＂ 7-1 / 4“ bx - 154
3-1/16” 15,000 11-5 / 16“ 8. 1-1/8” 8” bx - 154
3-1/16” 20,000 14-1/16” 8. 1-3 / 8“ 10-3 / 4“ bx - 154
4-1/16” 2，000 10-3 / 4“ 8. 7/8” 6-1/4” R-37
4-1/16” 3，000 11-1 / 2“ 8. 1-1/8” 7-1 / 2“ R-37
4-1/16” 5000 12-1 / 4“ 8. 1-1/8” 8-3 / 8“ bx - 155
4-1/16” 20,000 17-9 / 16“ 8. 1-3/4” 12-3 / 4“ bx - 155
5-1/8” 5000 14-3/4” 8. 1-1 / 2“ 10-3 / 4“ R-44
7-1/16” 2，000 14＂ 12 1＂ 7-1 / 2“ R-45
7-1/16” 3，000 15＂ 12 1-1/8” 份81/2” R-45
7-1/16” 5000 15-1/2” 12 1-3 / 8“ 11-1 / 4“ R-46
7-1/16” 10，000 18-7 / 8“ 12 1-1 / 2“ 11-3 / 4“ bx - 156
7-1/16” 15,000 19-7/8” 16 1-1 / 2“ 13” bx - 156
7-1/16” 20,000 24-13/16” 16 2＂ 17-3 / 4“ bx - 156
9” 2，000 16-1 / 2“ 12 1-1/8” 份81/2” R-49
9” 3，000 18-1 / 2“ 12 1-3 / 8“ 9-1 / 2“ R-49
9” 5000” 19” 12 1-5 / 8“ 12-1 / 2“ R-50
9” 10，000 21-3/4” 16 1-1 / 2“ 13-1/4” bx - 157
9” 15,000 25-1/2” 16 1-7 / 8“ 16＂ bx - 157
11＂ 2，000 20“ 16 1-1 / 4“ 9-1 / 4“ R-53
11＂ 3，000 21-1/2” 16 1-3 / 8“ 10＂ R-53
11＂ 5000 23“ 12 1-7 / 8“ 14-1/4” R-54
11＂ 10，000 25-3 / 4“ 16 1-3/4” 15-3/8” bx - 158
11＂ 15,000 32＂ 20. 2＂ 19-1 / 2“ bx - 158
13-5/8” 2，000 22“ 20. 1-1 / 4“ 9-1 / 2“ R-57
13-5/8” 3，000 24“ 20. 1-3 / 8“ 10-3 / 4“ R-57
13-5/8” 5000 26-1 / 2“ 16 1-5 / 8“ 12-3 / 4“ bx - 160
13-5/8” 10，000 30-1/4” 20. 1-7 / 8“ 17-3 / 4“ bx - 159
13-5/8” 15,000 34-7 / 8“ 20. 2-1 / 4“ 21“ bx - 159
16-3/4” 2，000 27“ 20. 1-1 / 2“ 10-3 / 4“ r - 65
16-3/4” 3，000 27-3 / 4“ 20. 1-5 / 8“ 12-1 / 4“ r - 66
16-3/4” 5000 30-3/8” 16 1-78“ 14-3/4” bx - 162
16-3/4” 10，000 34-5/16” 24 1-7 / 8“ 17-3 / 4“ bx - 162
18-3/4” 5000 35-5 / 8“ 20. 2＂ 18” bx - 163
16-3/4” 10，000 40-15/16” 24 2-1 / 4“ 23“ bx - 164
20-3/4” 3，000 33-3/4” 20. 2＂ 15-1 / 4“ r - 74
21-1/4” 2，000 32＂ 24 1-5 / 8“ 12-1 / 2“ r - 73
21-1/4” 5000 39” 24 2＂ 19” bx - 165
21-1/4” 10，000 45“ 24 2-1 / 2“ 24-3 / 4“ bx - 166
26-3 / 4“ 2，000 41“ 20. 1-3/4” 14-1/4” bx - 167
21-1/4” 3，000 43-3 / 8“ 24 2＂ 17-1 / 2“ bx - 168


ASME B16.5 API 6B法兰重量

NPS在英寸。 DN在毫米 外面的法兰在mm mm 法兰厚度d用mm API 6a SORF法兰重量(KG) API 6A WN法兰重量在kg中 API 6a BLRF法兰重量(KG)
1/2 15 88.9 11.2 0.4 0.5 0.4
3 / 4 20. 98.6 12．7 0.6 0.7 0.6
1 25 108 14．2 0.8 1 0.9
1 1 / 4 32 117.3. 15.7 1 １．３ 1．2
1 1 / 2 40 127 17.5 １．３ 1．7 1．5
2 50 152.4 19.1 2.1 2.6 2.4
1 / 2 65 177.8 22.4 3．3 4.1 3．9
3. 80 190.5 23.9 3．9 4.9 4.9
3 1/2 90 215.9 23.9 4.8 6.1 6.2
4. One hundred. 228.6 23.9 5．3 6.8 7．0
5. 125 254. 23.9 6.1 8.6 8.6
6. 150 279.4 25.4 7．5 10.6 11.3
8. 200. 342.9 28.4 12．1 17.6 19.6
10 250. 406.4 30.2 １６．５ 24 28.6
12 300 482.6 31.8 26.2 36．5 43.2
14 350 533.4 35.1 34.6 48.4 58.1
16 400 596.9 36.6 44.8 60.6 76.1.
18 450. 635. 39.6 48.9 68.3 93.7
20. 500 698.5 42.9 61.9 84.5 122.0
24 600 812.8 47.8 86.9 115 185.0

API 6A和6b法兰尺寸，制造商，印度市场价格。

可提供API法兰类型

ASTM A105,6英寸，300LB，EN1092-1 PN 16，API 6A型6BX 10000 PSI

ASTM A105,6英寸，300LB，EN1092-1 PN 16，API 6A型6BX 10000 PSI
8英寸，PN 20，RF​​，ASME B16.5，DN 450，API 6A 6B和6BX法兰

8英寸，PN 20，RF​​，ASME B16.5，DN 450，API 6A 6B和6BX法兰
OD 2876.55mm x ID2514.6mm，10英寸，150＃，BS 4504，用于API 6a法兰的环形垫圈

OD 2876.55mm x ID2514.6mm，10英寸，150＃，BS 4504，用于API 6a法兰的环形垫圈

23英寸，A182 F316L, PN20, RF, DN300, Api Spec 6a法兰

23英寸，A182 F316L, PN20, RF, DN300, Api Spec 6a法兰
凸面，BS 3293, PN20, ASTM A105, DN1000, API 6a盲板和API 6a Bx法兰

凸面，BS 3293, PN20, ASTM A105, DN1000, API 6a盲板和API 6a Bx法兰
RF, PN20, 3英寸，A105, bs3293, Api 6a和6b法兰

RF, PN20, 3英寸，A105, bs3293, Api 6a和6b法兰

300级，DN300,25英寸，E类，A182 F304L，API 6A螺纹法兰

300级，DN300,25英寸，E类，A182 F304L，API 6A螺纹法兰
JIS B2313,150LB，12英寸，A350 LF2，RF，API 6A 6BX法兰

JIS B2313,150LB，12英寸，A350 LF2，RF，API 6A 6BX法兰
70级定制法兰，DN300, RF, PN20, SA516, Api 6a 6bx型法兰

70级定制法兰，DN300, RF, PN20, SA516, Api 6a 6bx型法兰

SCH 80, 10英寸，900级，API 6A法兰卡瓦

SCH 80, 10英寸，900级，API 6A法兰卡瓦
SCH 120, ASTM A105, DN300, 4英寸900LB, Api 6a 6bx型法兰

SCH 120, ASTM A105, DN300, 4英寸900LB, Api 6a 6bx型法兰
SCH120, A182 304L, dn150, 2英寸，2500LB, API 10000法兰

SCH120, A182 304L, dn150, 2英寸，2500LB, API 10000法兰


API 6A焊接颈法兰尺寸

API 6A焊接颈/盲板/ RTJ法兰尺寸

大小

B.

od

C

E1.

问：

G

K.

T.

J1.

J2.

J3.

J4.

R.

公元前

N.

H

BX.

1 13/16“

46.8

185

3.

-

5.56

77.77

105

42.1

88.9

65.1.

48.5

-

10

146.1

8.

23

151

2 1/16”

53.2

200.

3.

-

5.95

86.23

111

44．1

One hundred.

74.7

51.6

-

10

158.8

8.

23

152

2 9/16“

65.9

230.

3.

-

6.75

102.77

132

51.2

120.7

92.1

57.2

-

10

184.2

8.

26

153

3 1/16”

78.6

270.

3.

-

7.54

119

152

58.4

142.1

110.2

63.5

-

10

215.9

8.

29

154

4 1/16“

104

315

3.

-

8.33

150.62

185

70.3

182.6

146.1

73.1

-

10

258.8

8.

32

155

5 1/8“

131

360

3.

9．5

9.53

176.66

221.

79.4

223.8

182.6

81

6.4

10

300

12

32

169

7 1/16”

180.2

480.

6.

11．1

11.11

241.83

302

103.2

301.6

254.

95.3

9．7

16

403.2

12

42

156

9“

229.4

550

6.

12．7

12．7

299.06

359

123.9

374.7

327.1

93.7

9．7

16

476.3

16

42

157

11”

280.2

655.

6.

14．3

14.29

357.23

429.

141.3.

450.9

400.1.

103.2

14．2

16

565.2

16

48

158

13个5/8”

346.9

770

6.

15.9

15.88

432.64

518

168.3.

552.5

495.3

114.3

17.5

16

673.1.

20.

51

159

16 3/4“

426.2

870.

6.

8．3

8.33

478.33

576

168.3.

655.6

601.7

76.2.

30.2

19

776.3

24

51

162

18 3/4“

477.

1040.

6.

18．3

18.26

577.9

697.

223.1

752.5

674.7

155.6

25.4

16

925.5

24

61

164

21 1/4”

540.5

1145

6.

19.1

19.05

647.88

781

241.3.

847.7

762

165.1.

31.8

21

1022.4

24

67

166


API 6A法兰凸起面相同

焊接颈，整体，百叶窗，等效
Maximam
工作
压力		 2000
ψ		 3000.
ψ		 5000
ψ
测试压力 3000 PSI 4500 psi. 7500 psi.
产品
规范
水平		 1 2 3 4 1 2 3 4 1 2 3 4
API
温度
评级		 K(-60°c)
来
Y(+345°c)		 K(-60°c)
来
Y(+345°c)		 K(-60°c)
来
Y(+345°c)
整体，盲板，目标盲板和测试法兰
Minimam收益率 60 000 PSI 60 000 PSI 60 000 PSI
最小的拉伸 85年000 PSI 85年000 PSI 85年000 PSI
材料 API 60 k API 60 k API 60 k


API 6a法兰重量，检查API 6a和6b法兰之间的差异，API法兰螺栓图，ISO认可的API 6a 6BX 10000psi法兰印度制造商。

EN 1092-1 API 6A规格法兰螺栓和环图

API 6A规格法兰螺栓和环图


BS 4504 API 6A适配器法兰扭矩值

API 6A适配器法兰扭矩值

印度API 6A凸缘制造商API规格6A凸缘的温度额定值。

API 6a螺纹法兰公差

公称孔径 Maximam生 外径 宽容 Maximam倒角
B. D. D. C
2000 psi.
26¾ 26.78 41 ±0.12 0．25
30. 30.03 44.19 ±0.12 0．25
3000 PSI
26¾ 26.78 43.38 ±0.12 0．25
30. 30.03 46.68 ±0.12 0．25
5000 PSI
13.3/8 13.66 26.5 ±0.12 0．25
16¾ 16.78 30.38 ±0.12 0．25
18¾ 18.78 35.62 ±0.12 0．25
21¾ 21.28 39 ±0.12 0．25
10000 PSI
1.13 / 16. 1.84 7.38 ±0.06 0．12
2.1 / 16. 2.09 7.88 ±0.06 0．12
2.9 / 16. 2.59 9.12 ±0.06 0．12
3.1/16 3.09 10.62 ±0.06 0．12
4.1/16 ４．０９ 12.44 ±0.06 0．12
5.1/8 5.16 14.06 ±0.06 0．12
7.1 / 16. 7.09 18.88 ±0.12 0．25
9. 9.03 21.75 ±0.12 0．25
11 11.03 25.75 ±0.12 0．25
13.5/8 13.66 30.25 ±0.12 0．25
16¾ 16.78 34.31 ±0.12 0．25
18¾ 18.78 40.94 ±0.12 0．25
21¼ 21.28 45 ±0.12 0．25
15000 PSI
1.13 / 16. 1.84 8.19 ±0.06 0．12
2.1 / 16. 2.09 8.75 ±0.06 0．12
2.9 / 16. 2.59 10 ±0.06 0．12
3.1/16 3.09 11.31 ±0.06 0．12
4.1/16 ４．０９ 14.19 ±0.06 0．12
5.1/8 5.16 １６．５ ±0.06 0．12
7.1 / 16. 7.09 19.88 ±0.12 0．25
9. 9.03 25.5 ±0.12 0．25
11 11.03 32 ±0.12 0．25
13.5/8 13.66 34.88 ±0.12 0．25
18¾ 18.78 45.75 ±0.12 0．25
20000 PSI
1.13 / 16. 1.84 10.12 ±0.06 0．12
2.1 / 16. 2.09 11.31 ±0.06 0．12
2.9 / 16. 2.59 12.81 ±0.06 0．12
3.1/16 3.09 14.06 ±0.06 0．12
4.1/16 ４．０９ 17.56 ±0.06 0．12
7.1 / 16. 7.09 25.81 ±0.12 0．25
9. 9.03 31.69 ±0.12 0．25
11 11.03 34.75 ±0.12 0．25
13.5/8 13.66 45.75 ±0.12 0．25
义务
大小
和
生		 Dia
提高了
脸		 总计
厚度		 大
Dia
中心		 小的
Dia
中心
F T. 一种 E.
2000 psi.
26¾ 31.69 4.97 32.91 29.25
30. 35.75 5.28 36.69 32.8
3000 PSI
26¾ 32.75 6.34 34.25 30.56
30. 36.31 6.58 38.19 34．3
5000 PSI
13.3/8 18 4.44 18.94 16.69
16¾ 21.06 5.13 21.88 20.75
18¾ 24.69 6.53 26.56 23.56
21¾ 27.62 7.12 29.88 26.75
10000 PSI
1.13 / 16. 4．12 1.66 3．5 2.56
2.1 / 16. 4.38 1.73 3.94 2.94
2.9 / 16. 5.19 2.02 4．75 3.62
3.1/16 6. 2.3 5.59 4.34
4.1/16 7.28 2．77 7.19 5.75
5.1/8 8.69 3.12 8.81 7.19
7.1 / 16. 11.88 4.06 11.88 10
9. 14．12 4.88 14.75 12.88
11 16.88 5.56 17.75 15.75
13.5/8 20.38 6.62 21.75 19.5
16¾ 22.69 6.62 25.81 23.69
18¾ 27.44 8.78 29.62 26.56
21¼ 30.75 9．5 33.38 30.
15000 PSI
1.13 / 16. 4.19 1.78 3.84 2.81
2.1 / 16. 4.5 2 4.38 3.25
2.9 / 16. 5.25 2．25 5.06 3.94
3.1/16 6.06 2.53 6.06 4.81
4.1/16 7.62 3.09 7.69 6.25
5.1/8 8.88 3.88 9.62 7.88
7.1 / 16. 12 4.6 12.81 10.88
9. 15 5.75 17 13.75
11 17.88 7.38 23 16.81
13.5/8 21.31 8.06 23.44 20.81
18¾ 28.44 10.06 32 28.75
20000 PSI
1.13 / 16. 4.62 2.5 5.25 4.31
2.1 / 16. 5.19 2.81 6.06 5.
2.9 / 16. 5.94 3.12 6.81 5.69
3.1/16 6.75 3.38 7.56 6.31
4.1/16 8.62 4.19 9.56 8.12
7.1 / 16. 13.88 6.5 15.19 13.31
9. 17.38 8.06 18.94 16.88
11 19.88 8.81 22.31 20.
13.5/8 24.19 11．5 27.31 24．75


API 6A BX法兰厚度计算

NPS “一个”
（除了Daimeter之外）		 “B”
（厚度。）		 “C”
（rf dia。）		 “D”
(B.C.D.)		 ＃螺栓
孔		 直径
螺栓孔		 appr。
重量
1/2 " 3 - 1/2 7/16 1-3 / 8. 2-3/8 4. 5／8 2
3/4＂ 3-7/8 1／2 1-11 / 16. 4 4. 5／8 2
1＂ 4-1 / 4. 9／16 2 3-1/8 4. 5／8 2
1-1 / 4“ 4-5/8 5／8 2 - 1/2 3 - 1/2 4. 5／8 3.
1-1 / 2“ 5. 11/16 2-7 / 8. 3-7/8 4. 5／8 3.
2＂ 6. 3／4 3-5 / 8. 4-3 / 4. 4. 3／4 4.
2-1 / 2“ 7. 7/8 4-1 / 8. 半 4. 3／4 7.
3＂ 5 15/16 5. 6. 4. 3／4 9.
3 - 1/2” 份81/2 15/16 半 7. 8. 3／4 13
4＂ 9. 15/16 6-3/16 5 8. 3／4 17
5＂ 10 15/16 7-5 / 16. 份81/2 8. 7/8 20.
6＂ 11 1 份81/2 九个半 8. 7/8 27
8” 13-1 / 2 1-1 / 8. 10-5/8 11-3/4 8. 7/8 47
10＂ 16 1-3/16 12-3 / 4. 14-1 / 4. 12 1 67
12＂ 19 1-1 / 4. 15 17 12 1 123
14＂ 21 1-3 / 8. 16-1 / 4. 18-3 / 4. 12 1-1 / 8. 139
16＂ 23-1 / 2 1-7 / 16. 18-1/2 21-1 / 4. 16 1-1 / 8. 187
18” 25 1-9 / 16. 21 22-3 / 4. 16 1-1 / 4. 217.
20“ 27-1/2 1-11 / 16. 23 25 20. 1-1 / 4. 283.
24“ 32 1-7 / 8. 27-1/4 29又1/2 20. 1-3 / 8. 415.

我们的材料递送到以下国家:

ASME B16.5, FF, 4英寸，API 6A焊接颈法兰 南非，新加坡，巴林
SCH 40，EN 1092-1，300级，RF，6英寸，API 6A法兰 泰国，欧洲，法国，卡塔尔
600级，8英寸，Api 10000法兰 尼日利亚，澳大利亚，菲律宾，英国
2英寸，DN 15，API 6a 6b和6bx法兰 马来西亚，香港，阿曼，阿联酋
1500 LB, FF, ASME B16.5, 8英寸，Api Spec 6a法兰 马来西亚，美国，芬兰，孟加拉国
SCH100,10英寸，300级，API 6A型6BX法兰 伊朗，智利，意大利，新加坡
14英寸，SCH 100, 2500LB, ASME B16.5, Api 6a Wn法兰 挪威、马来西亚、阿拉伯联合酋长国(阿联酋)、土耳其
pn50, dn100, ANSI B16.5, RF, Api 6a 5000法兰 印度尼西亚，比利时，达曼ksa，菲律宾。
20英寸，300#，EN 10204-1, Api 6a法兰用环形垫圈 新加坡，马来西亚，加拿大，菲律宾
SCH 110,22寸，900级，API 6A盲法兰 西班牙，英国，埃及，墨西哥
600级，锻造，26英寸，API 6A法兰 波兰，加拿大，艾灵顿-美国，英国
RF，900＃，12英寸，API 6A 6B和6BX法兰 欧洲，阿拉伯联合酋长国，英国 - 马来西亚
SCH 120，2英寸，150级＃，API 6A型6BX法兰 欧洲，罗马尼亚，日本，马来西亚
4英寸，Sch 120, B16.5, API 6a 6b 6bx法兰 美国，芬兰，马来西亚，孟加拉国
16英寸，SCH 80, DN350, Api 6a法兰 意大利，伊朗，智利，新加坡
24英寸，SCH 100, API 6a 6b和6bx法兰 马来西亚，阿拉伯联合酋长国（阿联酋），挪威，土耳其
10英寸FF 600级API 6A 6BX整体法兰 比利时，Dammam -ksa，印度尼西亚，菲律宾。
