参考ANSI / ASME B16.9 MSS SP 43长颈短端和对接短端尺寸(MM)。
短端可以描述为用于法兰连接的对接焊接接头。我们是最大的MSS SP 43搭接接头短端，我们的产品能够满足亚博下载安装苹果手机版客户的期望。我们可以根据客户的要求定制高质量的配件。我们制造短和长存根端-我们的EN 1092-1 Type 34 Short Stub结束它有两个好处;它降低了法兰连接的总成本，并由优质材料制成。我们的EN 1092-1 34型长存根端有助于将管道中高档材料的重量降到最低，这也导致了整体成本的节约。
搭接短端是焊接法兰的一个伟大的替代品。的搭接短端尺寸从NPS½到NPS 24。它的脖子既短又长;因此，客户在订购时必须指定他们的要求。谈论的是MSS SP 43 Long Neck Stub结束，可根据要求定制，均为不锈钢材质，经久耐用。制造商的长存根末端在低价格。的存根端短模式尺寸是完美的工作，作为一个合适的，和存根末端已经成为一个标准。领长短端可用于石油天然气、石化、炼油厂等各种行业。
ASME B16.9长颈短端尺寸
| 产品 | 标准管径 | 迪亚。(G) | 长度(F),短 | 介绍过o。d。邓肯() | 学校160，内径(I.D.) | 第160课，超厚课。(t) | 第160课，厚墙。(T) | XX Strong Wall约重量 | XX坚固的墙，在Dia里面。(身份证) |
|---|---|---|---|---|---|---|---|---|---|
| 1 1/2″存根端长类型“A | 1．5 | 2.875 | 2 | 1．9 | 1.338 | 0.281 | 0.281 | 2.98 | 1．1 |
| 1 1/2″短端“A”型 | 1．5 | 2.875 | 4 | 1．9 | 0．15 | 0．15 | 1.49 | 1．5 | 0．2 |
| 1 1/4″短端“A型” | 1．25 | 2．5 | 2 | 1.66 | 1．16 | 0．25 | 0．25 | 2.52 | 0.896 |
| 1 1/4″Stub Ends Long Types“A” | 1．25 | 2．5 | 4 | 1.66 | 0．14 | 0．14 | １．２６ | 1.278 | 0.191 |
| 1″存根结束长类型“A | 1 | 2 | 2 | 1.315 | 0.815 | 0．25 | 0．25 | 1.76 | 0.599 |
| 1″存根结束长类型“A” | 1 | 2 | 4 | 1.315 | 0.133 | 0.133 | 0.88 | 0.957 | 0.179 |
| 1/2″存根结束长类型“A | 0．5 | 1.375 | 2 | 0．84 | 0.464 | 0.187 | 0.188 | 0.68 | 0.252 |
| 1/2″存根结束长类型“A” | 0．5 | 1.375 | 3. | 0．84 | 0.109 | 0.109 | 0.34 | 0.546 | 0.147 |
| 10″存根结束长类型“A | 10 | 12.75 | 5 | 10.75 | 8．5 | 1.125 | 1.125 | - - - - - - | - - - - - - |
| 10″存根结束长类型“A” | 10 | 12.75 | 10 | 10.75 | 0.365 | 0.365 | 54 | 9.75 | 0．5 |
| 12″存根结束长类型“A | 12 | 15 | 6 | 12.75 | 10.126 | 1.312 | 1.312 | - - - - - - | - - - - - - |
| 12″存根结束长类型“A” | 12 | 15 | 10 | 12.75 | 0.375 | 0.375 | 64.5 | 11.75 | 0．5 |
| 14″存根结束长类型“A” | 14 | 16.25 | 12 | 14 | 0.375 | 0.375 | 84 | 13 | 0．5 |
| 16″存根结束长类型“A” | 16 | 18.5 | 12 | 16 | 0.375 | 0.375 | 98 | 15 | 0．5 |
| 18″存根结束长类型“A” | 18 | 21 | 12 | 18 | 0.375 | 0.375 | 136 | 17 | 0．5 |
| 2 1/2″存根结束长类型“A | 2．5 | 4.125 | 2．5 | 2.875 | 2.125 | 0.375 | 0.375 | 8．8 | 1.771 |
| 2 1/2″存根结束长类型“A” | 2．5 | 4.125 | 6 | 2.875 | 0.203 | 0.203 | 4．4 | 2.323 | 0.276 |
| 2″存根结束长类型“A | 2 | 3.625 | 2．5 | 2.375 | 1.689 | 0.343 | 0.343 | 6．1 | 1.503 |
| 2″存根结束长类型“A” | 2 | 3.625 | 6 | 2.375 | 0.154 | 0.154 | 3.05 | 1.939 | 0.218 |
| 20″存根结束长类型“A” | 20. | 23 | 12 | 20. | 0.375 | 0.375 | 157 | 19 | 0．5 |
| 3 1/2″存根结束长类型“A | 3．5 | 5．5 | 3. | 4 | - - - - - - | - - - - - - | - - - - - - | 15.5 | 2.728 |
| 3 1/2″存根结束长类型“A” | 3．5 | 5．5 | 6 | 4 | 0.226 | 0.226 | 7.75 | 3.364 | 0.318 |
| 3″存根结束长类型“A | 3. | 5 | 2．5 | 3．5 | 2.624 | 0.438 | 0.438 | 9.8 | 2．3 |
| 3″存根结束长类型“A” | 3. | 5 | 6 | 3．5 | 0.216 | 0.216 | 6．5 | 2．9 | 0．3 |
| 3/4″存根结束长类型“A | ０．７５ | 1.688 | 2 | 1．05 | 0.612 | 0.218 | 0.219 | 0.94 | 0.434 |
| 3/4″存根结束长类型“A” | ０．７５ | 1.688 | 3. | 1．05 | 0.113 | 0.113 | ０．４７ | 0.742 | 0.154 |
| 4″存根结束长类型“A | 4 | 6.188 | 3. | 4．5 | 3.438 | 0.531 | 0.531 | 19.3 | 3.152 |
| 4″存根结束长类型“A” | 4 | 6.188 | 6 | 4．5 | 0.237 | 0.237 | 9.65 | 3.826 | 0.337 |
| 5″存根结束长类型“A | 5 | 7.313 | 3. | 5.563 | 4.313 | 0.625 | 0.625 | 32.66 | 4.063 |
| 5″存根结束长“A”型 | 5 | 7.313 | 8 | 5.563 | 0.258 | 0.258 | 16.33 | 4.813 | 0.375 |
| 6″存根结束长类型“A” | 6 | 8．5 | 3．5 | 6.625 | 5.187 | 0.718 | 0.719 | 45.26 | 4.897 |
| 6″存根结束长“A”型 | 6 | 8．5 | 8 | 6.625 | 0.28 | 0.28 | 22.63 | 5.761 | 0.432 |
| 8″存根结束长类型“A | 8 | 10.625 | 4 | 8.625 | 6.813 | 0.906 | 0.906 | 59.71 | 6.875 |
| 8″存根结束长“A”型 | 8 | 10.625 | 8 | 8.625 | 0.322 | 0.322 | 34.12 | 7.625 | 0．5 |
短短端部尺寸
| 产品 | 标准管径 | 直径(G) | 长度(J) | (外径) | 原理图5 s约。重量 | 原理图5 s(身份证) | Sch 5S, Wall Thick。(T) |
|---|---|---|---|---|---|---|---|
| 1 1/2″Short Stubs Ends Short Type“C” | 1．5 | 2.875 | 2 | 1．9 | 0.29 | 1.77 | 0.065 |
| 1 1/4″Short stubbs Ends Short Type“C” | 1．25 | 2．5 | 2 | 1.66 | 0.21 | 1.53 | 0.065 |
| 1″Short stubbs Ends Short Type“C” | 1 | 2 | 2 | 1.315 | 0.19 | 1.185 | 0.065 |
| 1/2″Short stubbs Ends Short Type“C” | 0．5 | 1.375 | 2 | 0．84 | 0．13 | 0．71 | 0.065 |
| 10″Short stubbs Ends Short Type“C” | 10 | 12.75 | 5 | 10.75 | 7.48 | 10.482 | 0.134 |
| 12″Short stubbs Ends Short Type“C” | 12 | 15 | 6 | 12.75 | 15 | 12.438 | 0.156 |
| 14″Short stubbs Ends Short Type“C” | 14 | 16.25 | 6 | 14 | 19.2 | 13.688 | 0.156 |
| 16″Short stubbs Ends Short Type“C” | 16 | 18.5 | 6 | 16 | 23.9 | 15.67 | 0.165 |
| 18″Short stubbs Ends Short Type“C” | 18 | 21 | 6 | 18 | 28.5 | 17.67 | 0.165 |
| 2 /2″Short Stubs Ends Short Type“C” | 2．5 | 4.125 | 2．5 | 2.875 | ０．７５ | 2.709 | 0.083 |
| 2″Short stubbs Ends Short Type“C” | 2 | 3.625 | 2．5 | 2.375 | 0.44 | 2.245 | 0.065 |
| 20″Short stubbs Ends Short Type“C” | 20. | 23 | 6 | 20. | 36.3 | 19.624 | 0.188 |
| 24″Short stubbs Ends Short Type“C” | 24 | 27.25 | 6 | 24 | 56 | 23.564 | 0.218 |
| 3″Short stubbs Ends Short Type“C” | 3. | 5 | 2．5 | 3．5 | 0.94 | 3.334 | 0.083 |
| 3/4″Short stubbs Ends Short Type“C” | ０．７５ | 1.688 | 2 | 1．05 | 0．14 | 0.92 | 0.065 |
| 4″Short stubbs Ends Short Type“C” | 4 | 6.188 | 3. | 4．5 | 1.38 | 4.334 | 0.083 |
| 5″Short stubbs Ends Short Type“C” | 5 | 7.313 | 3. | 5.563 | 2.06 | 5.345 | 0.109 |
| 6″Short stubbs Ends Short Type“C” | 6 | 8．5 | 3．5 | 6.625 | 2.75 | 6.407 | 0.109 |
| 8″Short stubbs Ends Short Type“C” | 8 | 10.625 | 4 | 8.625 | 3.88 | 8.407 | 0.109 |
ASME B16.9 Stub End EN 1092-1 Type 35的规格图，ANSI B16.9 Stub End EN 1092-1 Type 36的价格表。
短端规格图EN 1092-1 35型
| 规格表: | MSS SP 43搭接接头短端 |
| 安排公式: | Schedule 10S到Schedule 160S。 |
| IBR认可的钢铁材料制造商: | 采购产品铜，铁(球墨铸铁)，碳钢，合金钢，黄铜，青铜，铜镍90/10 & 70/30，镍，钛，铬钼，镍合金，钽，不锈钢，因科乃尔，蒙乃尔，哈氏合金 |
| 长度尺寸: | NPS(1⁄₂”)到NPS(48”) |
| 五大配件标准 | Din, en, iso, jis, NPT |
| 我们提供各种配件，价格低廉 | 三通，异径管，短端，弯管，转接头，瓦伊，十字，弯管，端盖 |
| 最大压力 | 150班到2500班。 |
| 管道连接方式 | 端部喇叭形/法兰/钳形/螺纹/焊接 |
| 壁厚: | 5S到180S |
| 标准尺寸: | MSS-SP-43 B型、JIS B2312、MSS-SP-43 A型、ASME B16.9、JIS B2313、ASME B16.28 |
| 从城下最老的搭接接头存根供应商处购买 | 米兰、哥打、圣地亚哥、阿姆斯特丹、卡拉奇、金奈、勒克瑙、马德里、阿格拉、德里、纳希克、伦敦、亚历山大、开罗、加济阿巴德、西康德拉巴德、维萨卡帕特南、上海、巴库、安伯纳斯、阿布扎比、博帕尔、布里斯班、圣保罗、珀斯、芝加哥、悉尼、昌迪加尔、印多尔、阿什本、孟买、巴特那、休斯顿、杭州、巴淡、浦那、雅加达、哈齐拉、曼谷、沙迦、瓦皮、吉达、伊吉曼、科奇、赖布尔、柔佛巴鲁、达拉斯、斋浦尔、北京、伊斯坦布尔、朱拜勒、波哥大、安克雷什瓦、普昌、法里达巴德、墨尔本、巴黎、古尔加翁、布巴内斯瓦、瓦萨-维拉、拉杰果德、皮姆普里-钦奇瓦、郑州、达曼、那格浦尔、诺伊达、多比夫利、贾姆纳格尔、河内、苏拉特、卢迪亚纳、帕尼帕特、迪拜、蒂鲁奇拉帕里、沙阿拉姆、卡尔加里、新加坡、古瓦哈蒂、迈苏鲁、达卡、霍巴尔、新孟买、瓦多达拉、多哈、利雅得、德黑兰、vang - tau、海得拉巴、胡志明市、加尔各答、卡利安、新德里、釜山、吉隆坡、大山、墨西哥城、塔那、麦纳麦、奎松市、哥印拜陀、泗水、班加罗尔、詹谢普尔、拉各斯、首尔、艾哈迈达巴德、 |
印度的长和短存根终端价格表
| 描述 | 印度卢比价格(每件) |
| 附表40,20英寸，SMLS，长模式存根末端 | 607.80 |
| 4英寸，SCH80, BW，长颈短端，ASME B16.9， | 320.53 |
| 18英寸，Sch 20, 35型，短端EN 1092-1 | 554.31 |
| SCH 180, 2英寸，SMLS, 36型，短端EN 1092-1 | 270.50 |
| 附表10,1英寸，对焊，领口长短端 | 250.20 |
印度最可靠的搭接短端制造商。最后的长存根端和短存根端价格表，请致电+91(22)- 6743 8321或drop an Email toinfo@rpfindia.com．
印度EIL认可的BS1640搭接接头短端制造商，孟买最可靠的1/2至48英寸领长短端供应商。
ASME B16.9 Stub End EN 1092-1 Type 36待售
SCH 10S, 8英寸，ANSI B16.9，搭接短端
MSS SP-43, 300级，3英寸，SCH 10S, EN 1092-1存根端
ASME B16.9, 4英寸，140毫米，En 1092，短端短型A型
SMLS, SCH 40S, 8英寸，Mss SP 43 C型，斜面，B型短端
对焊，SCH 40S, 2-1/2英寸，A403 WP304L，短端EN 1092-1型35
SMLS，附表40,20英寸，短端
附表160,4英寸，EN 1092-1 37型长短端
Sch 10, 20英寸，短尾长模式
SCH 40, 8英寸，Mss B型存根端
根据ASME B16.9检查长型钢短型钢端尺寸和短型钢短型钢A型重量表。
搭接短端尺寸表
| 正常尿管尺寸 | 斜面外直径 | 存根长模式 | 存根短模式 | 圆角半径 | 迪亚。的腿上 | |
|---|---|---|---|---|---|---|
| 马克西。 | 迷你。 | F | F | R | G | |
| 1／2 | 22.8 | 20.5 | 76 | 51 | 3. | 35 |
| 3／4 | 28．1 | 25.9 | 76 | 51 | 3. | 43 |
| 1 | 35.0 | 32.6 | 102 | 51 | 3. | 51 |
| 1 1/4 | 43.6 | 41.4 | 102 | 51 | 5 | 64 |
| 1 - 1/2 | 49.9 | 47.5 | 102 | 51 | 6 | 73 |
| 2 | 62.4 | 59.5 | 152 | 64 | 8 | 92 |
| 2 - 1/2 | 75.3 | 72.2 | 152 | 64 | 8 | 105 |
| 3. | 91.3 | 88.1 | 152 | 64 | 10 | 127 |
| 3 - 1/2 | 104.0 | 100.8 | 152 | 76 | 10 | 140 |
| 4 | 116.7 | 113.5 | 152 | 76 | 11 | 157 |
| 5 | 144.3 | 140.5 | 203 | 76 | 11 | 186 |
| 6 | 171.3 | 167.5 | 203 | 89 | 13 | 216 |
| 8 | 222.1 | 218.3 | 203 | 102 | 13 | 270 |
| 10 | 277.2 | 272.3 | 254 | 127 | 13 | 324 |
| 12 | 328.0 | 323.1 | 254 | 152 | 13 | 381 |
| 14 | 359.5 | 354.8 | 305 | 152 | 13 | 413 |
| 16 | 411.0 | 405.6 | 305 | 152 | 13 | 470 |
| 18 | 462 | 456 | 305 | 152 | 13 | 533 |
| 20. | 514 | 507 | 305 | 152 | 13 | 584 |
| 22 | 565 | 558 | 305 | 152 | 13 | 641 |
| 24 | 616 | 609 | 305 | 152 | 13 | 692 |

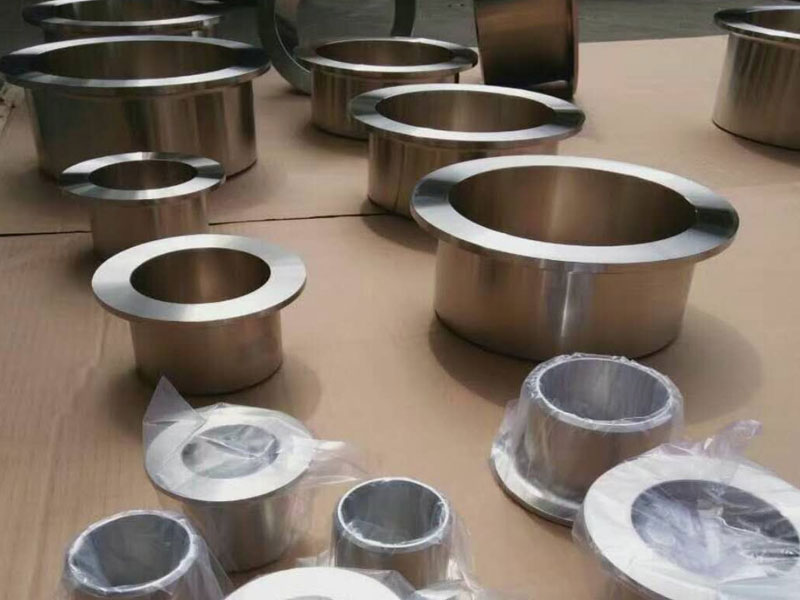

衣领长短柄末端长度
| NPS(普通管径) | 时间表 | D | t | G | F | r·马克西。 | 公斤/圣。 | |
|---|---|---|---|---|---|---|---|---|
| 1/2 " | 十年代 | 21．3 | 2．11 | 34.9 | 50.8 | 3．18 | 0.07 | 年代 |
| 40年代 | 2．77 | 0.09 | 年代 | |||||
| 3/4” | 十年代 | 26.7 | 2．11 | 42.9 | 50.8 | 3．18 | 0．10 | 年代 |
| 40年代 | 2.87 | 0．12 | 年代 | |||||
| 1” | 十年代 | 33.4 | 2．77 | 50.8 | 50.8 | 3．18 | ０．１６ | s / w |
| 40年代 | 3．38 | 0．17 | 年代 | |||||
| 1 1/4 " | 十年代 | 42.2 | 2．77 | 63.5 | 50.8 | 4.76 | 0.22 | 年代 |
| 40年代 | 3.56 | 0．25 | 年代 | |||||
| 1又1/2” | 十年代 | 48.3 | 2．77 | 73.0 | 50.8 | 6.35 | 0．25 | s / w |
| 40年代 | 3.68 | 0．31 | 年代 | |||||
| 2” | 十年代 | 60.3 | 2．77 | 92.1 | 63.5 | 7.94 | 0．43 | s / w |
| 40年代 | 3.91 | 0.61 | 年代 | |||||
| 2 1/2 " | 十年代 | 73.0 | 3.05 | 104.8 | 63.5 | 7.94 | 0．57 | s / w |
| 40年代 | 5.16 | 0．80 | 年代 | |||||
| 3” | 十年代 | 88.9 | 3.05 | 127.0 | 63.5 | 9.53 | 0．73 | s / w |
| 40年代 | 5.49 | 1.13 | 年代 | |||||
| 4” | 十年代 | 114.3 | 3.05 | 157.2 | 76．2 | 11．11 | 1.09 | s / w |
| 40年代 | 6.02 | 1.87 | 年代 | |||||
| 5” | 十年代 | 141.3 | 3.40 | 185.7 | 76．2 | 11．11 | 1.47 | s / w |
| 40年代 | 6.55 | 2.28 | 年代 | |||||
| 6” | 十年代 | 168.3 | 3.40 | 215.9 | 88.9 | 12.70 | 2．15 | s / w |
| 40年代 | 7．11 | 3.57 | s / w | |||||
| 8” | 十年代 | 219.1 | 3.76 | 269.9 | 101.6 | 12.70 | 3.22 | s / w |
| 40年代 | 8.18 | 6.07 | s / w | |||||
| 10” | 十年代 | 273.1 | 4.19 | 323.9 | 127.0 | 12.70 | 5.13 | w |
| 40年代 | 9．27 | 10.07 | w | |||||
| 12 " | 十年代 | 323.9 | 4.57 | 381.0 | 152.4 | 12.70 | 8.16 | w |
| 40年代 | 9.53 | 14.29 | w | |||||
| 14” | 十年代 | 355.6 | 4.78 | 412.8 | 152.4 | 12.70 | 10.89 | w |
| 40年代 | 9.53 | 17.15 | w | |||||
| 16“ | 十年代 | 406.4 | 4.78 | 469.9 | 152.4 | 12.70 | 12.70 | w |
| 40年代 | 9.53 | 20.41 | w | |||||
| 18” | 十年代 | 457.2 | 4.78 | 533.4 | 152.4 | 12.70 | 17.24 | w |
| 20” | 十年代 | 508.0 | 5.54 | 584.2 | 152.4 | 12.70 | 21.77 | w |
| 24” | 十年代 | 609.6 | 6.35 | 692.2 | 152.4 | 12.70 | 27.22 | w |
长颈短柄端公差
| 长颈短端公差 | ||||||
| 所有配件 | 存根结束 | |||||
| (NPS)标准管道尺寸 | 在Bevel的O.D. Ø | id . Ø结束 | 壁厚。 t / t1 |
G卷的过量服用量 | 搭接圆角半径- R | 整体的长度。- F |
| 1/2 a 2 /2 | 1 | 0，8 | 不 | + 0 1 | + 0 1 | 2 |
| 3 a 3 1/2 | 1 | 1，6 | 少 | + 0 1 | + 0 1 | 2 |
| 4 | 1 + 2 | 1，6 | 比 | + 0 1 | + 0 2 | 2 |
| 5一6 | 1 + 3 | 1，6 | 87年,50% | + 0 1 | + 0 2 | 2 |
| 8 | 2 | 1，6 | 的名义 | + 0 1 | + 0 2 | 2 |
| 10 | 3 + 4 | 3、2 | tickness | + 0 2 | + 0 2 | 2 |
| 12到18 | 3 + 4 | 3、2 | + 0 2 | + 0 2 | 3. | |
| 20一个24 | 5 + 6 | 4、8 | + 0 2 | + 0 2 | 3. | |
| 26日30 | 5 + 7 | 4、8 | ||||
| 32 48 | 5 + 7 | 4、8 | ||||
短类型存根端尺寸图
| NPS(普通管径) | O.D. (Daimeter之外) | T | G | F | R 输入一个 |
R B型 |
| 1／2 | 21．3 | 2．11 | 34.9 | 50.8 | 3.05 | 0.76 |
| 3／4 | 26.7 | 2．11 | 42.9 | 50.8 | 3.05 | 0.76 |
| 1 | 33.4 | 2．77 | 50.8 | 50.8 | 3.05 | 0.76 |
| 1¼ | 42.2 | 2．77 | 63.5 | 50.8 | 4.83 | 0.76 |
| 1½ | 48.3 | 2．77 | 73 | 50.8 | 6.35 | 0.76 |
| 2 | 60.3 | 2．77 | 92.1 | 63.5 | 7.87 | 0.76 |
| 2½ | 73 | 3.05 | 104.8 | 63.5 | 7.87 | 0.76 |
| 3. | 88.9 | 3.05 | 127 | 63.5 | 9.65 | 0.76 |
| 3½ | 101.6 | 3.05 | 139.7 | 76．2 | 9.65 | 0.76 |
在印度孟买保留大量焊接短管端库存，直接从无缝短管端制造商购买。
搭接法兰领工作压力
| 服务 | 压力温度限制 | 压力限制 |
|---|---|---|
| 凝析油和蒸汽 | maximam 366oF (186oC), minimam 0oF (-18oC) |
150psig (1000kpa) |
| 气体和蒸气，空气 | maximam 200oF (93oC), minimam 0oF (-18oC) |
150psig (1000kpa) |
| 不燃烧的液体 | maximam 250oF (121oC), minimam 0oF (-18oC) |
350psig (2300 kPa) |
37型长短端压力测试
| ASME B16.9弯头的压力-温度额定值(psig) | |||||
|---|---|---|---|---|---|
| 温度等级 | 压力类 | ||||
| 150 | 300 | ||||
| 1/4 - 1英寸。 | 1 1/4 - 2英寸。 | 2 1/2 - 3英寸。 | |||
| （oF) | （oC) | ||||
| -20年到150年 | -29年到66年 | 300 | 2000 | 1500 | 1000 |
| 200 | 93 | 265 | 1785 | 1350 | 910 |
| 250 | 121 | 225 | 1575 | 1200 | 825 |
| 300 | 149 | 185 | 1360 | 1050 | 735 |
| 350 | 177 | 150 | 1150 | 900 | 650 |
| 400 | 204 | - | 935 | 750 | 560 |
| 450 | 232 | - | 725 | 600 | 475 |
| 500 | 260 | - | 510 | 450 | 385 |
| 550 | 288 | - | 300 | 300 | 300 |
短短端EN 1092-1型34型重量表
| NPS(普通管径) 英寸 |
ASME B16.9短端重量 | |||
| 原理图。 5 s |
原理图。 十年代 |
原理图。 40年代 |
原理图。 80年代 |
|
| 1／2 | 0．06 | 0．08 | 0．12 | 0．13 |
| 3／4 | 0.07 | 0.09 | 0．15 | 0．17 |
| 1 | 0.09 | 0．15 | 0．20 | 0．25 |
| 1 1/4 | 0．13 | 0．20 | 0．30 | 0．35 |
| １ 1/2 | ０．１６ | 0．25 | 0.38 | 0.46 |
| 2 | 0．25 | ０．４０ | 0．55 | ０．７５ |
| 2个半 | 0．35 | 0．50 | 0．80 | 1．00 |
| 3. | 0．50 | 0.60 | 1．10 | １．５０ |
| 4 | 0.70 | 1．00 | １．８０ | 2．50 |
| 5 | 1．00 | 1．25 | 2．50 | 3．50 |
| 6 | 1.60 | 1.95 | 3.70 | 5.50 |
| 8 | 2．50 | 3.10 | 5.90 | 10．0 |
| 10 | 4．00 | 4.90 | 10．5 | 14．0 |
| 12 | 6.60 | 7.10 | 15．0 | 20.0 |
| 14 | 6.40 | 7.80 | 15.5 | 20.5 |
| 16 | 7.90 | 9.00 | 18．0 | 24.0 |
| 18 | 9.30 | 10．5 | 21.0 | 28.0 |
| 20. | 12．0 | 13．5 | 23.5 | 31.0 |
| 24 | １６．５ | 19.0 | 28.5 | 38.0 |
我们向下列国家提供了广泛的搭接短端
| 20英寸，SCH80, EN 1092-1短端 | 南非，巴林，新加坡 |
| SCH 20S, 12英寸，BW，短尾短模式A型 | 欧洲，卡塔尔，泰国，法国 |
| ASME B16.9, 20英寸，BW，搭接短端 | 尼日利亚，英国，澳大利亚，菲律宾 |
| 对焊，8英寸，B型短端 | 马来西亚，阿联酋，香港，阿曼 |
| 6英寸x 4英寸，SCH 80, ANSI B16.9，短端EN 1092-1 35型 | 芬兰，孟加拉国，马来西亚，美国 |
| DN350, 6英寸，SCH 10，短端EN 1092-1 - 36型 | 伊朗，新加坡，智利，意大利 |
| 24 X 10英寸，SCH 30, EN 1092-1 37型长短端 | 阿拉伯联合酋长国(阿联酋)、挪威、马来西亚、土耳其 |
| 10英寸，对接焊接，短端长模式 | 达曼-沙特阿拉伯，菲律宾，印度尼西亚，比利时 |
| ASME B16.9, SCH 40, 10英寸，Mss B型短端 | 加拿大，新加坡，马来西亚，菲律宾 |
| SCH 40S, 3英寸，搭接接头短端mss sp-43 | 澳大利亚，尼日利亚，菲律宾，英国 |
| 10英寸，ASTM A403, 3.05毫米，组装搭接接头短端 | 香港，马来西亚，阿曼，阿联酋 |
| SCH 60S, B16.9, 12英寸，DN80，搭接管短端 | 伊朗，意大利，智利，新加坡 |
| SMLS, SCH 40S, 10英寸，DN200，搭接连接法兰短端 | 挪威、土耳其、马来西亚、阿拉伯联合酋长国 |
| 6英寸，SCH5, BW，长存根末端 | 墨西哥，西班牙，埃及，英国 |
| WT 0.375 MM, ASTM A403, 14英寸，焊接，短存根端 | 波兰，加拿大，英国，艾灵顿-美国 |
