参考印度ASA B16.5管道法兰尺寸公制/明细表Char和ANSI B16.5工业法兰制造商。
法兰可以定义为有助于形成完整管道系统的管道连接方法。使用法兰的优点，如ASME B16.5法兰包括方便的清洁通道，以及快速检查和必要的修改。客户可以定制ASA B16 5管道法兰从我们这里，不是焊接的就是拧的。我们的制造商ANSI B16.5工业法兰，广泛应用于化工、石油等不同行业，通过螺栓/焊接连接在一起，便于整个管道系统的运输和操作。我们是顶尖的印度管道法兰制造商专注于以最合理的价格创造高品质的产品。亚博下载安装苹果手机版
我们生产不同的用于石油和天然气工业的法兰喜欢焊颈法兰,365亚博 ,盲板法兰、承插焊接法兰、搭接法兰、螺纹法兰等，我司定做ASME B16.5锻造法兰由不锈钢制成，可使用多年。尺寸为NPS½至12，并根据标准制造
这个ASME B16.5法兰尺寸不同，每个法兰具有不同的标准尺寸-这些是顺利操作和维护的最佳选择。使用法兰，检查一小段管道中的故障变得更容易。

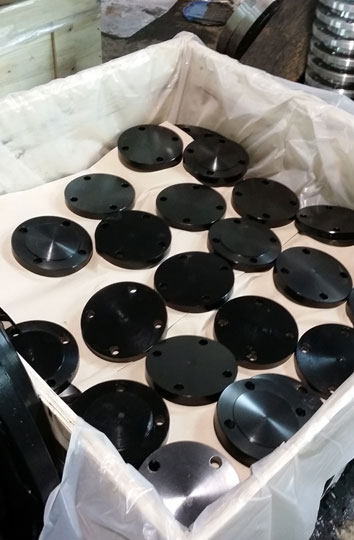

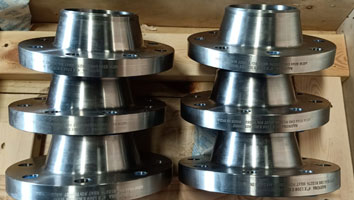

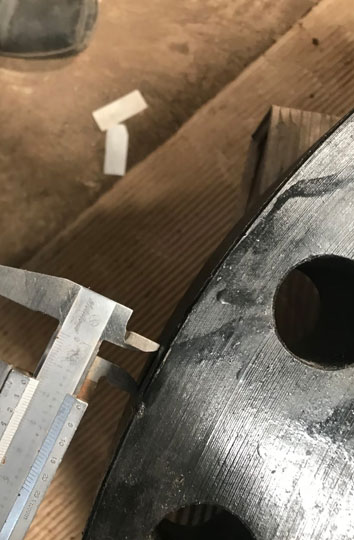

ASME B16.5法兰

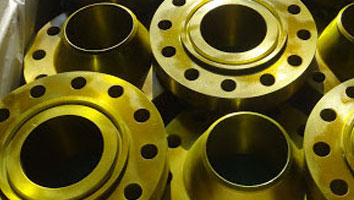

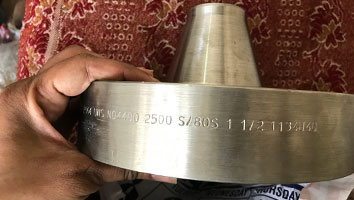

ASME B16.5锻造法兰

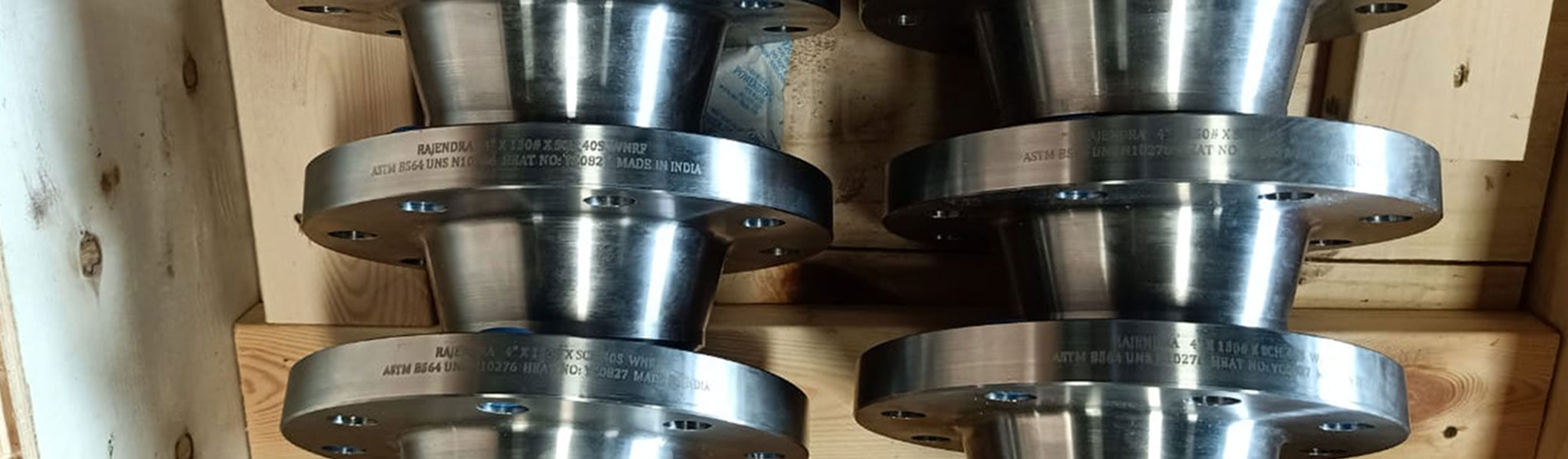

管法兰
目录
- 管道法兰尺寸(MM)
- 锻造不锈钢法兰重量表
- 6常用管道法兰类型
- 印度法兰价格表
- ANSI B16.5法兰规范格式
- 用于石油和天然气工业的不同类型的ASA B16.5法兰
- 管道法兰孔标记公式
- 参考法兰材料等级
- 工业管道法兰化学成分
- 标准ANSI法兰长度表
- ASME法兰内径
- ASME B16.5材料公差
- ANSI B16.5类型，符合ASME-DIN-EN标准
- ASME B16.5法兰接触面类型
- ASME B16.5开槽法兰尺寸图
- ANSI B16.5压力容器工业管道法兰厚度计算
- ANSI 150法兰尺寸表
- ANSI 300法兰尺寸单位：MM
- ANSI 600法兰尺寸单位：MM
- 锻造法兰螺栓图
- ANSI B16.5法兰额定压力
管道法兰尺寸(MM)
锻造不锈钢法兰重量表
| NPS | 尺寸单位：MM | 重量（千克） | ||||
|---|---|---|---|---|---|---|
| 正常管尺寸 (英寸)。 |
DN(毫米) | 法兰 O.D. 嗯 嗯 |
法兰 厚度。 D 嗯 |
SORF 西南 |
WNRF | BLRF |
| 1／2 | 15 | 88.9 | 11.2 | 0.4 | 0.5 | 0.4 |
| 3／4 | 20. | 98.6 | 12.7 | 0.6 | 0.7 | 0.6 |
| 1. | 25 | 108 | 14.2 | 0.8 | 1. | 0.9 |
| 1 1/4 | 32 | 117.3 | 15．7 | 1. | １．３ | 1．2 |
| １ 1/2 | 40 | 127 | 17．5 | １．３ | 1．7 | 1．5 |
| 2. | 50 | 152.4 | 19.1 | 2.1 | 2.6 | 2.4 |
| 2 1/2 | 65 | 177.8 | 22.4 | 3．3 | 4.1 | 3．9 |
| 3. | 80 | 190.5 | 23.9 | 3．9 | 4.9 | 4.9 |
| 3 1/2 | 90 | 215.9 | 23.9 | 4.8 | 6.1 | 6.2 |
| 4. | One hundred. | 228.6 | 23.9 | 5．3 | 6.8 | 7．0 |
| 5. | 125 | 254 | 23.9 | 6.1 | 8.6 | 8.6 |
| 6. | 150 | 279.4 | 25.4 | 7．5 | 10.6 | 11.3 |
| 8. | 200 | 342.9 | 28.4 | 12.1 | 17.6 | 19.6 |
| 10 | 250 | 406.4 | 30.2 | １６．５ | 24 | 28.6 |
| 12 | 300 | 482.6 | 31.8 | 26.2 | 36.5 | 43.2 |
| 14 | 350 | 533.4 | 35.1 | 34.6 | 48.4 | 58.1 |
| 16 | 400 | 596.9 | 36.6 | 44.8 | 60.6 | 76.1 |
| 18 | 450 | 635 | 39.6 | 48.9 | 68.3 | 93.7 |
| 20. | 500 | 698.5 | 42.9 | 61.9 | 84.5 | 122 |
| 24 | 600 | 812.8 | 47.8 | 86.9 | 115 | 185.0 |

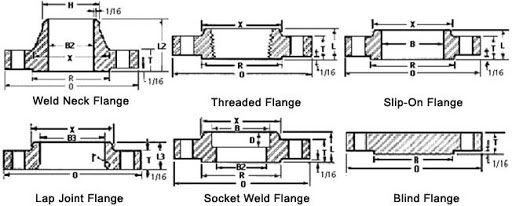

6常用管道法兰类型
印度法兰价格表
| 描述 | 近红外价格（每件） |
| 碳钢SWRF法兰ASTM A105 | |
|---|---|
| 3/4" x 150# x SCH x . x | 120.00 |
| 1 " x 150# x SCH x . x | 160.00 |
| 1-1/2 " x 150# x SCH x | 230 |
| c sorf法兰astm a105 | |
| 2 X 150 # | 240 |
| 3 X 150 # | 380.00 |
| 10 X 150 # | 2200.00 |
| 20 * 150 # | - 7900.00 |
| 碳钢WNRF法兰ASTM A105 | |
| 2 X 150#X SCH标准 | 450 |
| 3 x 150# x SCH STD | 700.00 |
| 4 x 150# x SCH STD | 850.00 |
| 6 X 150#X SCH标准 | 1500 |
| 碳钢BLRF法兰ASTM A105 | |
| 3/4 X 150# | 120.00 |
| 1 X 150 # | 135 |
| 1 - 1/2×150 # | 220.00 |
| 2 X 150 # | 260 |
请注意，这是印度管道法兰的大约价格。请致电+91(22)- 6743 8321或drop an Email toinfo@rpfindia.com.
ANSI B16.5法兰规范格式
| 标准规范: | ASME B16.5法兰 |
|---|---|
| 制造业的形状 | RTJ,FF，凸面，搭接面，大舌槽和小舌槽，大内阴和小内阴 |
| 尺寸图 | 1/2 "至48” |
| 法兰温度高 | For 150LB Or Above 400°C(750°F) |
| 法兰温度低 | 高于-29°C(−20℉） |
| 日本标准 | 5公里、10公里、40公里、16公里、20公里、30公里、63公里 |
| 材料 | 采购产品不锈钢，碳钢，铬镍铁合金，哈氏合金，铜镍合金，铸铁，合金钢，低碳钢，双相钢和超级双相钢，锻铁。 |
| 法兰厚度 | 核动力源≤ 18 |
| 法兰孔径 | 核动力源≤ 10 |
| 法兰的标准生产 | MSS S44法兰、ISO70051法兰、ASME B16.36法兰、DIN法兰、BS1560-3.1法兰、API7S-15法兰、API法兰、ISO法兰、UNI法兰、EN-1092法兰、ANSI/ASME B16.5法兰、B16.47 A、B系列法兰、ASME B16.48法兰、AWWA C207法兰、IS 2062法兰、EN1092法兰、API7S-43法兰、API605法兰、BS4504 |
| ASME B16.5额定值 | 150, 300, 400, 600, 900, 1500, 2500 |
| 生产技术 |
|
| 最常见的类型 | 螺纹/螺纹/锻造/板材 |
| ASME和ANSI法兰类型 | 套接，焊接颈，盲板，搭接，螺纹，承插焊接 |
| 我们是下城最大的供应商之一 | 班加罗尔、贾姆谢德布尔、齐加尔各答、孟买、安克莱斯瓦尔、河内、纳希克、昌迪加尔、釜山、维拉尔、朱拜勒、浦项、古瓦哈蒂、沙利雅得、德里、阿布纳格布尔、沙迦、诺伊达、首尔、多哈、科塔上海、珀斯、迈苏鲁、博帕尔、巴特纳、城市、法里达巴德、城市、圣布巴内斯瓦尔、阿什本、迪拜、明贾姆纳加尔、海得拉巴、何塞、波哥大、巴鲁、古尔冈、，墨尔本、马德里、德里、拉吉科特、阿杰曼、维萨卡帕特南、拉各斯、赖布尔、隆坡、浦那、伦敦、麦纳麦、艾尔芝加哥、皮姆普里·钦奇瓦德、阿姆斯特丹、帕尼帕特、卡尔加里、达拉斯、加齐阿巴德、卡拉奇、艾哈迈达巴德、苏拉特、孟买、泗水、郑州、达卡、纳维·奥亚马、提鲁奇拉帕利、瓦皮、巴库、吉达、安伯纳斯、墨西哥、北京、霍巴、瓦多达拉、多姆比里、，德黑兰、印多尔、柔佛·阿格拉、塔乌、卢迪亚纳、高知、米兰、开罗奎松、孔谢克拉巴德、巴黎、巴淡、阿拉姆、瓜拉卡良、新加坡、钦奈、圣地亚哥、休斯敦、勒克瑙、悉尼、达曼、瓦赛、达比、斋浦尔、亚历山大、哥印巴托、伊斯坦布尔、保罗、曼谷、哈兹拉、雅加达、布里斯班。 |
| 工业用法兰 | 市政及自来水管道系统 食品加工制造 发电厂和核电工业 |
亚博app赌博怎么赢钱Rajendra管道和配件印度著名法兰制造商，我们提供用于石油和天然气行业的不同类型法兰，检查NPT法兰压力等级。
用于石油和天然气工业的不同类型的ASA B16.5法兰

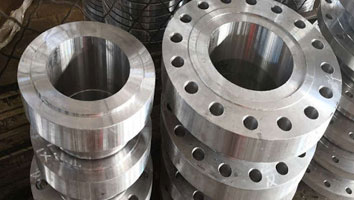

600LB, SCH 160, 32英寸，RF, A694 F60, E表法兰

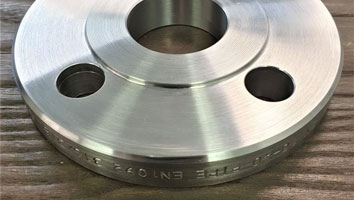

SCH 80, 300级，12英寸，RFSO法兰
600磅，壁厚20，12英寸，右前，锻造法兰
300#，SCH 40，2英寸，右端，管法兰
4英寸600级SCH 40 RF PN6法兰
SCH 20, 900#， 14英寸，ASME B16.5，活动法兰
SCH 80，150级，4英寸，EN 1092-1，PN16，带槽法兰
SCH 20, 300级，10英寸，ASME B16.5，垫片法兰
SCH 180，150级，4英寸，单法兰

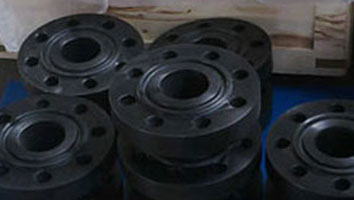

SCH 120，150#，14英寸，ASTM A182 F304，ISO法兰
SCH 10, 600LB, 6英寸，EN 10204, RF, ASTM A105N, JIS法兰
2500级，SCH 40，3英寸，DN 100，ASME B16.5，DIN法兰

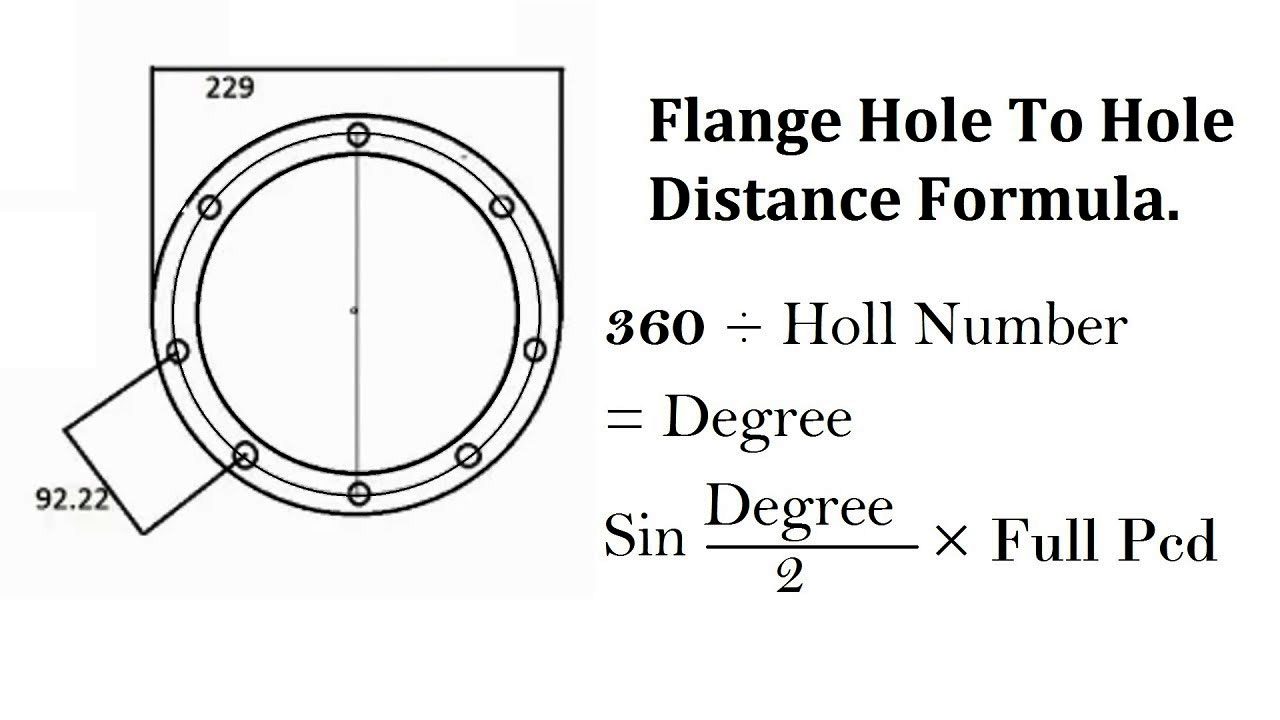

管道法兰孔标记公式
参考法兰材料等级
| 材料 | 管 | 配件 | 法兰 | 阀门 | 螺栓和螺母 |
| 碳钢 | A106甲级 | A234级水渍险 | A105 | A216等级WCB | A193成绩B7 A194成绩2 h |
| A106乙级 | A234级水渍土 | A105 | A216等级WCB | ||
| A106 C级 | A234级水渍混凝土 | A105 | A216等级WCB | ||
| 碳钢 合金 高温 |
A335成绩P1 | A234级WP1 | A182等级F1 | A217成绩WC1 | A193成绩B7 A194成绩2 h |
| A335成绩赛 | A234级WP11 | A182等级F11 | A217成绩WC6 | ||
| A335成绩P12 | A234级WP12 | A182等级F12 | A217成绩WC6 | ||
| A335成绩第22位 | A234级WP22 | A182等级F22 | A217成绩WC9 | ||
| A335成绩P5 | A234级WP5 | A182等级F5 | A217等级C5 | ||
| A335成绩票数 | A234级WP9 | A182等级F9 | A217等级C12 | ||
| 碳钢 合金 低温 |
澳大利亚6年级 | A420成绩WPL6 | A350成绩LF2 | A352成绩LCB | A320等级L7 A194成绩7 |
| 澳大利亚三年级 | A420级WPL3 | A350级LF3 | A352年级LC3 | ||
| 奥氏体 不锈钢 钢 |
A312年级TP304 | A403年级WP304 | A182年级F304 | A182年级F304 | A193年级B8 A194八级 |
| A312年级TP316 | A403年级WP316 | A182年级F316 | A182 Gr F316 | ||
| A312 Gr TP321 | A403 Gr WP321 | A182 Gr F321 | A182 Gr F321 | ||
| A312 Gr TP347 | A403 Gr WP347 | A182 Gr F347 | A182 Gr F347 | ||
工业管道法兰化学成分
C |
锰 |
P |
s |
如果 |
铜 |
镍 |
铬 |
钼 |
v |
0．35 |
0.60 - -1.05 |
0.035 |
０．０４ |
0.10-0.35 |
0.4 |
0.4 |
0.3 |
0．12 |
0．08 |
马克西。 |
– |
马克西。 |
马克西。 |
– |
马克西。(1） |
马克西。(1） |
马克西。(1-2) |
马克西。(1-2) |
马克西。 |
标准ANSI法兰长度表
法兰H.=法兰高度
法兰外径
法兰PCD=法兰节距外表面直径孔到孔尺寸
法兰孔直径=法兰螺栓孔尺寸
法兰。=法兰螺栓孔数
ASME法兰内径
搭接接头和SORF法兰孔
| 大小 | 宽容 |
|---|---|
| 正常管道尺寸≤ 10 | +1.0，-0.0毫米（+0.03，-0.0英寸） |
| 标准管道通径≥12 | +1.5，-0.0毫米（+0.06，-0.0英寸） |
埋头孔，NPT法兰
| 大小 | 宽容 |
|---|---|
| 正常管道尺寸≤ 10 | +1.0，-0.0毫米（+0.03，-0.0英寸） |
| 标准管道通径≥12 | +1.5，-0.0毫米（+0.06，-0.0英寸） |
埋头孔，焊接法兰
| 大小 | 宽容 |
|---|---|
| 1/2 ≤ 正常管道尺寸≤ 3. | ±0.25毫米（±0.010英寸） |
根据ASME- din - en，不同接触面类型和ASME B16.5 RFSO法兰制造商检查ASME B16.5材料公差和ANSI B16.5法兰类型。
ASME B16.5材料公差
| 维 | 轮缘 | 宽容 |
|---|---|---|
| A. | 外径 |
|
| D | 内径 |
|
| B | 接触面直径 |
|
| J | 迪亚。底部轮毂的 |
|
| H | 迪亚。轮毂在焊接点的位置 |
|
| P | 钻井 |
|
| 螺栓圆相对端面的偏心率 |
|
|
| C | 厚度 |
|
| K | 轮毂长度 |
|
ANSI B16.5类型，符合ASME-DIN-EN标准
| 类型 | EN标准 | DIN标准 | 压力 | Gr。 |
|---|---|---|---|---|
| BLRF法兰 | EN1092-1/05 | DIN 2527 | PN6、10、16、25、， 40, 63, 100, 160, 250, 320, 400 |
S235jr, p250gh / c 22.8, p245gh P265GH, P280GH, P355NH, 16Mo3， 13CrMo4-5，P355QH1/W/TStE 355， 1.4301, 1.4307, 1.4541, 1.4401, 1.4404 1.4571、1.4410(双工)、1.4462(双工) |
| 活套法兰 | EN1092-1/02 | Din 2641 | 2642 | 2655 | 2656 | Pn6、10、Pn16、25、， 40, 63, 100, 160, 250, 320, 400 |
S235jr, p250gh / c 22.8, p245gh P265GH, P280GH, P355NH, 16Mo3， 13CrMo4-5，P355QH1/W/TStE 355， 1.4301, 1.4307, 1.4541, 1.4401, 1.4404 1.4571、1.4410(双工)、1.4462(双工) |
| 平法兰(FF) | EN1092-1/01 | Din 2573 | 2576 | PN6，PN10，PN16，PN25， Pn40, pn63, pn100, pn160， PN250、PN320 PN400 |
S235jr, p250gh / c 22.8, p245gh P265GH, P280GH, P355NH, 16Mo3， 13CrMo4-5，P355QH1/W/TStE 355， 1.4301, 1.4307, 1.4541, 1.4401, 1.4404 1.4571、1.4410(双工)、1.4462(双工) |
| 带颈对焊法兰 | EN1092-1/11 | DIN 2627 - 2638 | PN6、10、16、25、， 40, 63, 100, 160, 250, 320, 400 |
S235jr, p250gh / c 22.8, p245gh P265GH, P280GH, P355NH, 16Mo3， 13CrMo4-5，P355QH1/W/TStE 355， 1.4301, 1.4307, 1.4541, 1.4401, 1.4404 1.4571、1.4410(双工)、1.4462(双工) |
| 焊颈衣领 | EN1092-1/34 | Din 2673 - 2676 | PN6，PN10，PN16，PN25， PN40、63、PN100、PN160、， 320年PN250 PN400 |
S235jr, p250gh / c 22.8, p245gh P265GH, P280GH, P355NH, 16Mo3， 13CrMo4-5，P355QH1/W/TStE 355， 1.4301, 1.4307, 1.4541, 1.4401, 1.4404 1.4571、1.4410(双工)、1.4462(双工) |
| 活套法兰 | EN1092-1/04 | Din 2673 - 2676 | Pn6, pn10, 16, 25， 40, 63, 100, 160, 250, 320, 400 |
S235jr, p250gh / c 22.8, p245gh P265GH, P280GH, P355NH, 16Mo3， 13CrMo4-5，P355QH1/W/TStE 355， 1.4301, 1.4307, 1.4541, 1.4401, 1.4404 1.4571、1.4410(双工)、1.4462(双工) |
《不扩散核武器条约》法兰 |
EN1092-1/13 | Din 2558 | 2565 - 2569 | PN6 10 Pn16 25 40, 63, 100, 160, 250320PN400 |
S235jr, p250gh / c 22.8, p245gh P265GH, P280GH, P355NH, 16Mo3， 13CrMo4-5，P355QH1/W/TStE 355， 1.4301, 1.4307, 1.4541, 1.4401, 1.4404 1.4571、1.4410(双工)、1.4462(双工) |
| 焊上项圈 | EN1092-1/32 | Din 2641 | 2642 | 2655 | 2656 | 第6页，第10页，第16页，第25页， 40, 63, 100, 160, 250年,320年,Pn400 |
S235jr, p250gh / c 22.8, p245gh P265GH, P280GH, P355NH, 16Mo3， 13CrMo4-5，P355QH1/W/TStE 355， 1.4301, 1.4307, 1.4541, 1.4401, 1.4404 1.4571、1.4410(双工)、1.4462(双工) |
ASME B16.5法兰接触面类型
| 接触面类型 | DIN EN 1092 - 1 |
|---|---|
| 没有凸面 | 表格A |
| 凸起的脸 | 形式B1 |
| 凸起的脸 | 形式B1 |
| 凸起（Fac） | B2形式 |
| 舌头根据DIN2512 | 表格C |
| 凹槽符合DIN 2512标准 | 表格D |
| 根据din2513 | 表格E |
| 符合DIN 2513的女性 | 表格F |
密封垫法兰尺寸表，检查ANSI 150法兰尺寸表和ANSI 300法兰尺寸，印度大口径管道法兰制造商。
ASME B16.5开槽法兰尺寸图
| 150 # | 300# | 400 # | 600 # | 900 # | 1500 # | 2500 # | ||||||||||
| 英寸 | 毫。 | 英寸 | 毫。 | 英寸 | 毫。 | 英寸 | 毫。 | 英寸 | 毫。 | 英寸 | 毫。 | 英寸 | 毫。 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3. | A. | 7 1/2 | 190.5 | 81/4 | 209.6 | 81/4 | 209.6 | 8 1/4 | 209.6 | 9 1/2 | 241 | 10 1/2 | 267 | 12 | 305 | |
| B | 15/16 | 23.8 | 1 1/8 | 28.6 | 11/4 | 31.8 | 1 1/4 | 31.8 | １ 1/2 | 38.1 | 1 7/8 | 47.6 | 2 5/8 | 66.7 | ||
| D2 | 5. | 127 | 5. | 127 | 5. | 127 | 5. | 127 | 5. | 127 | 5. | 127 | 5. | 127 | ||
| D1 | 6. | 152.4 | 6 5/8 | 168.3 | 6 5/8 | 168.3 | 6 5/8 | 168.3 | 71/2 | 190.5 | 8. | 203 | 9 | 228.6 | ||
| N | 4. | 4. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | ||
| D | 3／4 | 19 | 7／8 | 22.2 | 7／8 | 22.2 | 7／8 | 22.2 | 1. | 25.4 | 1 1/4 | 31.8 | 1 3/8 | 34.9 | ||
| 3 1/2 | A. | 8 1/2 | 215.9 | 9 | 228.6 | 9 | 228.6 | 9 | 228.6 | - | - | - | - | - | - | |
| B | 15/16 | 23.8 | 13/16 | 30.2 | 13/8 | 34.9 | 13/8 | 34.9 | - | - | - | - | - | - | ||
| D2 | 5 1/2 | 139.7 | 5 / 2 | 139.7 | 5 1/2 | 139.7 | 5 1/2 | 139.7 | - | - | - | - | - | - | ||
| D1 | 7. | 177.8 | 7 1/4 | 184.2 | 7 1/4 | 184.2 | 7 1/4 | 184.2 | - | - | - | - | - | - | ||
| N | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | - | - | - | - | - | - | ||
| D | 3／4 | 19 | 7／8 | 22.2 | 1. | 25.4 | 1. | 25.4 | - | - | - | - | - | - | ||
| 4. | A. | 9 | 228.6 | 10 | 254 | 10 | 254 | 10 3/4 | 273 | 11 1/2 | 292 | 12 1/4 | 311 | 14 | 356 | |
| B | 15/16 | 23.8 | 1 1/4 | 31.7 | 1 3/8 | 34.9 | １ 1/2 | 38.1 | 1 3/4 | 44．4 | 2 1/8 | 54 | 3. | 76.2 | ||
| D2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | ||
| D1 | 7 1/2 | 190 | 7 7/8 | 200 | 7 7/8 | 200 | 8 1/2 | 215.9 | 9 1/4 | 235 | 9 1/2 | 241 | 10 3/4 | 273 | ||
| N | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | ||
| D | 3／4 | 19 | 7／8 | 22.2 | 1. | 25.4 | 1. | 25.4 | 1 1/4 | 31.8 | 1 3/8 | 34.9 | 1 5/8 | 41.3 | ||
| 5. | A. | 10 | 254 | 11 | 279.4 | 11 | 279.4 | 13 | 330.2 | 13 3/4 | 349 | 14 3/4 | 375 | 16个1/2 | 419 | |
| B | 1 5/16 | 23.8 | 13/8 | 34.9 | １ 1/2 | 38.1 | 1 3/4 | 44．4 | 2. | 50.8 | 2 7/8 | 73 | 3 5/8 | 92.1 | ||
| D2 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | ||
| D1 | 8 1/2 | 215.9 | 9 1/4 | 234.9 | 9 1/4 | 234.9 | 10 1/2 | 266.7 | 11 | 279 | 11 1/2 | 292 | 12 3/4 | 324 | ||
| N | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | 8. | ||
| D | 7／8 | 22.2 | 7／8 | 22.2 | 1. | 25.4 | 1 1/8 | 28.6 | 1 3/8 | 34.9 | 1 5/8 | 41.3 | 1 7/8 | 47.6 | ||
| 6. | A. | 11 | 279 | 12 1/2 | 317.5 | 12 1/2 | 317.5 | 14 | 355.6 | 15 | 381 | 15 1/2 | 394 | 19 | 483 | |
| B | 1. | 25.4 | 17/16 | 36.5 | 1 5/8 | 41.3 | 1 7/8 | 47.6 | 2 3/16 | 55.6 | 3 1/4 | 82.6 | 4 1/4 | 108 | ||
| D2 | 8 1/2 | 216 | 8 1/2 | 215.9 | 8 1/2 | 215.9 | 8 1/2 | 215.9 | 8 1/2 | 215.9 | 8 1/2 | 215.9 | 8 1/2 | 216 | ||
| D1 | 9 1/2 | 241 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | 11 1/2 | 292.1 | 12 1/2 | 318 | 12 1/2 | 318 | 14 1/2 | 368 | ||
| N | 8. | 8. | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 8. | 8. | ||
| D | 7／8 | 22.2 | 7／8 | 22.2 | 1. | 25.4 | 1 1/8 | 28.6 | 1 1/4 | 31.8 | １ 1/2 | 38.1 | 2 1/8 | 54 | ||
| 8. | A. | 13 1/2 | 342.9 | 15 | 381 | 15 | 381 | 16个1/2 | 419 | 18 1/2 | 470 | 19 | 482.6 | 21 3/4 | 552 | |
| B | 1 1/8 | 28.6 | 1 5/8 | 41.3 | 1 7/8 | 47.6 | 2 3/16 | 55.6 | 2 1/2 | 63.5 | 3 5/8 | 92.1 | 5. | 127 | ||
| D2 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | ||
| D1 | 11 3/4 | 298.4 | 13 | 330.2 | 13 | 330.2 | 13 3/4 | 349.2 | 15 1/2 | 394.2 | 15 1/2 | 394.2 | 17个1/4 | 438 | ||
| N | 8. | 8. | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||
| D | 7／8 | 22.2 | 1. | 25.4 | 1 1/8 | 28.6 | 1 1/4 | 31.8 | １ 1/2 | 38.1 | 1 3/4 | 44.5 | 2 1/8 | 54 | ||
| 10 | A. | 16 | 406.4 | 17 1/2 | 444.5 | 17 1/2 | 444.5 | 20. | 508 | 21 1/2 | 546 | 23 | 584 | 26日1/2 | 673 | |
| B | 1 3/16 | 30.2 | 1 7/8 | 47.6 | 2 1/8 | 54 | 2 1/2 | 63.5 | 2 3/4 | 69.8 | 4 1/4 | 108 | 6 1/2 | 165 | ||
| D2 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | ||
| D1 | 14 1/4 | 361.9 | 15个1/4 | 387.4 | 15个1/4 | 387.4 | 17 | 431.8 | 18 1/2 | 470 | 19 | 482.6 | 21 1/4 | 540 | ||
| N | 12 | 12 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 12 | 12 | 12 | 12 | ||
| D | 1. | 25.4 | 1 1/8 | 28.6 | 1 1/4 | 31.8 | 1 3/8 | 34.9 | １ 1/2 | 38.1 | 2. | 50.8 | 2 5/8 | 66.7 | ||
ANSI B16.5压力容器工业管道法兰厚度计算
| ANSI B16.5法兰标准壁厚 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | 外部日计量表 | 原理图10 | 原理图20 | 原理图30 | 性病墙 | 原理图40 | 原理图60 | EXT Hvy | 原理图80 | 原理图100 | 附表120 | Sch 140 | Sch 160 | XX Hvy |
| ½ | 0．84 | 0.083 | ．.. | ．.. | 0.109 | 0.109 | ．.. | 0.147 | 0.147 | ．.. | ．.. | ．.. | 0.188 | 0.294 |
| ¾ | 1.05 | 0.083 | ．.. | ．.. | 0.113 | 0.113 | ．.. | 0.154 | 0.154 | ．.. | ．.. | ．.. | 0.219 | 0.308 |
| 1. | 1.315 | 0.109 | ．.. | ．.. | 0.133 | 0.133 | ．.. | 0.179 | 0.179 | ．.. | ．.. | ．.. | 0．25 | 0.358 |
| 1¼ | 1.66 | 0.109 | ．.. | ．.. | 0．14 | 0．14 | ．.. | 0.191 | 0.191 | ．.. | ．.. | ．.. | 0．25 | 0.382 |
| 1½ | 1．9 | 0.109 | ．.. | ．.. | 0.145 | 0.145 | ．.. | 0.2 | 0.2 | ．.. | ．.. | ．.. | 0.281 | 0.4 |
| 2. | 2.375 | 0.109 | ．.. | ．.. | 0.154 | 0.154 | ．.. | 0.218 | 0.218 | ．.. | ．.. | ．.. | 0.344 | 0.436 |
| 2 ½ | 2.875 | 0．12 | ．.. | ．.. | 0.203 | 0.203 | ．.. | 0.276 | 0.276 | ．.. | ．.. | ．.. | 0.375 | 0.552 |
| 3. | 3．5 | 0．12 | ．.. | ．.. | 0.216 | 0.216 | ．.. | 0.3 | 0.3 | ．.. | ．.. | ．.. | 0.438 | 0.6 |
| 3½ | 4. | 0．12 | ．.. | ．.. | 0.226 | 0.226 | ．.. | 0.318 | 0.318 | ．.. | ．.. | ．.. | ．.. | 0.636 |
| 4. | 4.5 | 0．12 | ．.. | ．.. | 0.237 | 0.237 | ．.. | 0.337 | 0.337 | ．.. | 0.438 | ．.. | 0.531 | 0.674 |
| 5. | 5.563 | 0.134 | ．.. | ．.. | 0.258 | 0.258 | ．.. | 0.375 | 0.375 | ．.. | 0.5 | ．.. | 0.625 | ０．７５ |
| 6. | 6.625 | 0.134 | ．.. | ．.. | 0.28 | 0.28 | ．.. | 0.432 | 0.432 | ．.. | 0.562 | ．.. | 0.719 | 0.864 |
| 8. | 8.625 | 0.148 | 0．25 | 0.277 | 0.322 | 0.322 | 0.406 | 0.5 | 0.5 | 0.594 | 0.719 | 0.812 | 0.906 | 0.875 |
| 10 | 10.75 | 0.165 | 0．25 | 0.307 | 0.365 | 0.365 | 0.5 | 0.5 | 0.594 | 0.719 | 0.844 | 1. | 1.125 | 1. |
| 12 | 12.75 | 0．18 | 0．25 | ０．３３ | 0.375 | 0.406 | 0.562 | 0.5 | 0.688 | 0.844 | 1. | 1.125 | 1.312 | 1. |
| 14 | 14 | 0．25 | 0.312 | 0.375 | 0.375 | 0.438 | 0.594 | 0.5 | ０．７５ | 0.938 | 1.094 | 1.25 | 1.406 | ．.. |
| 16 | 16 | 0．25 | 0.312 | 0.375 | 0.375 | 0.5 | 0.656 | 0.5 | 0.844 | 1.031 | 1.219 | 1.438 | 1.594 | ．.. |
| 18 | 18 | 0．25 | 0.312 | 0.438 | 0.375 | 0.562 | ０．７５ | 0.5 | 0.938 | 1.156 | 1.375 | 1.562 | 1.781 | ．.. |
| 20. | 20. | 0．25 | 0.375 | 0.5 | 0.375 | 0.594 | 0.812 | 0.5 | 1.031 | 1.281 | 1．5 | 1.75 | 1.969 | ．.. |
| 22 | 22 | 0．25 | ．.. | ．.. | 0.375 | ．.. | ．.. | 0.5 | ．.. | ．.. | ．．．． | ．．．． | ．．．． | ．．．． |
| 24 | 24 | 0．25 | 0.375 | 0.562 | 0.375 | 0.688 | 0.969 | 0.5 | 1.219 | 1.531 | 1.812 | 2.062 | 2.344 | ．．．． |
| 26 | 26 | ．．．． | ．．．． | ．．．． | 0.375 | ．．．． | ．．．． | 0.5 | ．．．． | ．．．． | ．．．． | ．．．． | ．．．． | ．．．． |
| 30. | 30. | 0.312 | 0.5 | 0.625 | 0.375 | ．．．． | ．．．． | 0.5 | ．．．． | ．．．． | ．．．． | ．．．． | ．．．． | ．．．． |
| 36 | 36 | 0.312 | 0.5 | 0.625 | 0.375 | ０．７５ | ．．．． | 0.5 | ．．．． | ．．．． | ．．．． | ．．．． | ．．．． | ．．．． |
| 40 | 40 | ．．．． | ．．．． | ．．．． | 0.375 | ．．．． | ．．．． | 0.5 | ．．．． | ．．．． | ．．．． | ．．．． | ．．．． | ．．．． |
| 42 | 42 | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． | 0.375 | ．．．．．．．． | ．．．．．．．． | 0.5 | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． |
| 48 | 48 | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． | 0.375 | ．．．．．．．． | ．．．．．．．． | 0.5 | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． | ．．．．．．．． |
ANSI 150法兰尺寸表
| 公称管道尺寸 NPS(在)。 |
150班 | ||||
|---|---|---|---|---|---|
| 直径 法兰 (在)。 |
不。 的 螺栓 |
直径 螺栓 (在)。 |
直径 螺栓孔 (在)。 |
螺栓 圆圈 (在)。 |
|
| 1／4 | 3-3/8 | 4. | 1／2 | 0.62 | 2 |
| 1／2 | 3 - 1/2 | 4. | 1／2 | 0.62 | 2-3/8 |
| 3／4 | 3-7/8 | 4. | 1／2 | 0.62 | 4 |
| 1. | 4-1/4 | 4. | 1／2 | 0.62 | 3-1/8 |
| 1-1/4 | 4-5/8 | 4. | 1／2 | 0.62 | 3 - 1/2 |
| 1-1/2 | 5. | 4. | 1／2 | 0.62 | 3-7/8 |
| 2. | 6. | 4. | 5／8 | ０．７５ | 4-3/4 |
| 2 - 1/2 | 7. | 4. | 5／8 | ０．７５ | 半 |
| 3. | 5 | 4. | 5／8 | ０．７５ | 6. |
| 3 - 1/2 | 份81/2 | 8. | 5／8 | ０．７５ | 7. |
| 4. | 9 | 8. | 5／8 | ０．７５ | 5 |
| 5. | 10 | 8. | 3／4 | 0.88 | 份81/2 |
| 6. | 11 | 8. | 3／4 | 0.88 | 九个半 |
| 8. | 13-1/2 | 8. | 3／4 | 0.88 | 11-3/4 |
| 10 | 16 | 12 | 7／8 | 1. | 14-1/4 |
| 12 | 19 | 12 | 7／8 | 1. | 17 |
| 14 | 21 | 12 | 1. | 1.12 | 18-3/4 |
| 16 | 23-1/2 | 16 | 1. | 1.12 | 21-1/4 |
| 18 | 25 | 16 | 1-1/8 | 1.25 | 22-3/4 |
| 20. | 27-1/2 | 20. | 1-1/8 | 1.25 | 25 |
| 24 | 32 | 20. | 1-1/4 | 1.38 | 29又1/2 |
ANSI 300法兰尺寸单位：MM
| 公称管道尺寸(在)。 | 300班 | ||||
|---|---|---|---|---|---|
| 直径 法兰 (在)。 |
不。 的 螺栓 |
直径 螺栓 (在)。 |
直径 螺栓孔 (在)。 |
螺栓 圆圈 (在)。 |
|
| 1／4 | 3-3/8 | 4. | 1／2 | 0.62 | 2 |
| 1／2 | 3-3/4 | 4. | 1／2 | 0.62 | 2-5/8 |
| 3／4 | 4-5/8 | 4. | 5／8 | ０．７５ | 3-1/4 |
| 1. | 4-7/8 | 4. | 5／8 | ０．７５ | 3 - 1/2 |
| 1-1/4 | 5-1/4 | 4. | 5／8 | ０．７５ | 3-7/8 |
| 1-1/2 | 6-1/8 | 4. | 3／4 | 0.88 | 4 1/2 |
| 2. | 六个半 | 8. | 5／8 | ０．７５ | 5. |
| 2 - 1/2 | 5 | 8. | 3／4 | 0.88 | 5-7/8 |
| 3. | 81/4 | 8. | 3／4 | 0.88 | 6-5/8 |
| 3 - 1/2 | 9 | 8. | 3／4 | 0.88 | 7-1/4 |
| 4. | 10 | 8. | 3／4 | 0.88 | 7-7/8 |
| 5. | 11 | 8. | 3／4 | 0.88 | 9-1/4 |
| 6. | 12-1/2 | 12 | 3／4 | 0.88 | 10-5/8 |
| 8. | 15 | 12 | 7／8 | 1. | 13 |
| 10 | 17-1/2 | 16 | 1. | 1.12 | 15-1/4 |
| 12 | 20-1/2 | 16 | 1-1/8 | 1.25 | 17-3/4 |
| 14 | 23 | 20. | 1-1/8 | 1.25 | 20-1/4 |
| 16 | 25-1/2 | 20. | 1-1/4 | 1.38 | 22-1/2 |
| 18 | 28 | 24 | 1-1/4 | 1.38 | 24-3/4 |
| 20. | 30-1/2 | 24 | 1-1/4 | 1.38 | 27 |
| 24 | 36 | 24 | 1-1/2 | 1.62 | 32 |
ANSI 600法兰尺寸单位：MM
| 公称管道尺寸(在)。 | 600班 | ||||
|---|---|---|---|---|---|
| 直径 法兰 (在)。 |
不。 的 螺栓 |
直径 螺栓 (在)。 |
直径 螺栓孔 (在)。 |
螺栓 圆圈 (在)。 |
|
| 1／4 | 3-3/8 | 4. | 1／2 | 0.62 | 2 |
| 1／2 | 3-3/4 | 4. | 1／2 | 0.62 | 2-5/8 |
| 3／4 | 4-5/8 | 4. | 5／8 | ０．７５ | 3-1/4 |
| 1. | 4-7/8 | 4. | 5／8 | ０．７５ | 3 - 1/2 |
| 1-1/4 | 5-1/4 | 4. | 5／8 | ０．７５ | 3-7/8 |
| 1-1/2 | 6-1/8 | 4. | 3／4 | 0.88 | 4 1/2 |
| 2. | 六个半 | 8. | 5／8 | ０．７５ | 5. |
| 2 - 1/2 | 5 | 8. | 3／4 | 0.88 | 5-7/8 |
| 3. | 81/4 | 8. | 3／4 | 0.88 | 6-5/8 |
| 3 - 1/2 | 9 | 8. | 7／8 | 1. | 7-1/4 |
| 4. | 10-3/4 | 8. | 7／8 | 1. | 份81/2 |
| 5. | 13 | 8. | 1. | 1.12 | 10-1/2 |
| 6. | 14 | 12 | 1. | 1.12 | 已经降至11 |
| 8. | 16-1/2 | 12 | 1-1/8 | 1.25 | 13-3/4 |
| 10 | 20. | 16 | 1-1/4 | 1.38 | 17 |
| 12 | 22 | 20. | 1-1/4 | 1.38 | 19-1/4 |
| 14 | 23-3/4 | 20. | 1-3/8 | 1．5 | 20-3/4 |
| 16 | 27 | 20. | 1-1/2 | 1.62 | 23-3/4 |
| 18 | 29-1/4 | 20. | 1-5/8 | 1.75 | 25-3/4 |
| 20. | 32 | 24 | 1-5/8 | 1.75 | 28-1/2 |
| 24 | 37 | 24 | 1-7/8 | 2. | 33 |
锻造法兰螺栓图，另见印度孟买ASME B16.5 PDF、ANSI B16.5法兰供应商。
锻造法兰螺栓图
| 尺寸单位：英寸 | 尺寸在毫米 | 没有的螺栓 | 螺栓尺寸UNC | 射频螺柱长度 | ISO螺栓大小 | 机螺栓长度 |
|---|---|---|---|---|---|---|
| 1／2 | 15 | 4. | 1／2 | 55 | M14 | 50 |
| 3／4 | 20. | 4. | 1／2 | 65 | M14 | 50 |
| 1. | 25 | 4. | 1／2 | 65 | M14 | 55 |
| 1 1/4 | 32 | 4. | 1／2 | 70 | M14 | 55 |
| １ 1/2 | 40 | 4. | 1／2 | 70 | M14 | 65 |
| 2. | 50 | 4. | 5／8 | 85 | M16 | 70 |
| 2 1/2 | 65 | 4. | 5／8 | 90 | M16 | 75 |
| 3. | 80 | 4. | 5／8 | 90 | M16 | 75 |
| 3 1/2 | 90 | 8. | 5／8 | 90 | M16 | 75 |
| 4. | One hundred. | 8. | 5／8 | 90 | M16 | 75 |
| 5. | 125 | 8. | 3／4 | 95 | M20 | 85 |
| 6. | 150 | 8. | 3／4 | One hundred. | M20 | 85 |
| 8. | 200 | 8. | 3／4 | 110 | M20 | 90 |
| 10 | 250 | 12 | 7／8 | 115 | M24 | One hundred. |
| 12 | 300 | 12 | 7／8 | 120 | M24 | One hundred. |
| 14 | 350 | 12 | 1. | 135 | M27 | 115 |
| 16 | 400 | 16 | 1. | 135 | M27 | 115 |
| 18 | 450 | 16 | 1 1/8 | 145 | M30 | 125 |
| 20. | 500 | 20. | 1 1/8 | 160 | M30 | 140 |
| 24 | 600 | 20. | 1 1/4 | 170 | M33 | 150 |
ASA B16.5法兰压力额定值
法兰温度 |
||||||||
法兰 |
-10°C到200°C |
250°C |
300摄氏度 |
350°C |
400°C |
425摄氏度 |
450°C |
475摄氏度 |
6. |
6. |
5．5 |
5. |
– |
– |
– |
– |
– |
10 |
10 |
9 |
8. |
7. |
6. |
– |
– |
– |
16 |
16 |
15 |
13 |
11 |
9 |
– |
– |
– |
25 |
25 |
24 |
21 |
17 |
14 |
12 |
9 |
6. |
40 |
40 |
38 |
33 |
28 |
23 |
20. |
15 |
10 |
64 |
64 |
61 |
53 |
44 |
36 |
32 |
24 |
16 |
One hundred. |
One hundred. |
95 |
83 |
70 |
57 |
50 |
37 |
25 |
160 |
160 |
152 |
132 |
112 |
92 |
80 |
60 |
40 |
最近我们提供的ASME B16.5法兰的一些国家:
| 类别150,4英寸，SCH 10, ASA B16 5管道法兰 | 新加坡，南非，巴林 |
| 8英寸，300级，ASME B16.5工业法兰 | 英国，澳大利亚，菲律宾，尼日利亚 |
| 150lb, 10英寸，SCH 20, RF, PN16法兰 | UAE、香港、阿曼、马来西亚 |
| PN16，DN80，EN1092-2，RF，E工作台法兰 | 伊朗，智利，新加坡，意大利 |
| 600级RF标准DN 200 ASME B16 5法兰尺寸150级 | 挪威、土耳其、阿拉伯联合酋长国（阿联酋）、马来西亚 |
| AMSE B16.5，SCH 30S，2英寸，Asa 150法兰标准 | 马来西亚、欧洲、英国、英国、阿联酋 |
| ASME B16.5, 900LB，沟槽法兰 | 比利时、菲律宾、达曼-克萨、印度尼西亚。 |
| BS 10 D级16英寸标准孔径垫圈法兰 | 泰国、欧洲、卡塔尔、法国。 |
| 1500类，ANSI B16.5, 2英寸，射频，Dn100法兰 | 泰国、德国、马来西亚、捷克 |
| 300磅，壁厚20，4英寸，凸面，D型桌板法兰 | 孟加拉国、马来西亚、芬兰、美国 |
| SCH 30，FF，150磅级，6英寸，NPT法兰 | 科威特，南非，沙特阿拉伯，巴西 |
| 8英寸，射频端，SCH 20, 300#， UNI法兰 | 俄罗斯，马来西亚，荷兰，迪拜 |
| SCH 120, RF, 12英寸，2500级，ISO法兰 | 英国，墨西哥，埃及，西班牙 |
| 2500lb, ASA B16.5, RF, 6英寸，JIS法兰 | 艾灵顿-美国，波兰，英国，加拿大 |
| 16英寸，射频，ASME B16.47, DIN法兰 | 马来西亚、菲律宾、加拿大、新加坡 |
| BS 3293，14英寸，RF，1500级，ANSI B16.5锻造法兰 | 巴西、沙特阿拉伯、科威特、南非 |
| 300class, bs3293，凸起面，16英寸，ANSI法兰 | 南非、巴林、新加坡 |
| 4英寸，SCH 40，FF，300磅，B16.5-管法兰 | 菲律宾，英国，澳大利亚，尼日利亚 |
| 12英寸，150#，FF, ANSI ASME B16.5法兰 | 阿曼、UAE、香港、马来西亚 |
