AWWA C207钢D级盲法兰| B级/E级滑套/轮毂法兰

AWWA法兰制造商在印度，参考AWWA C207法兰重量。

客户可以根据自己的需要选购我们的各种法兰。我们是世界上最好的美国自来水厂协会(AWWA C207法兰在印度。客户现在可以根据自己的需要检查尺寸和订单。我们生产AWWA C207 D级钢盲法兰，主要用于管道系统的密封。这些法兰主要用于泥浆、废水、自来水厂和工厂管道工业——这些法兰适用于轻型工程。对于12英寸以下的尺寸，Awwa C207级e型轮毂法兰其额定压力约为175 PSI。的AWWA C207 B级法兰有4英寸到144英寸的尺寸可供选择。这些具有与125级法兰相同的外径和钻孔模式。在大气压下Awwa C207 F级密封圈法兰额定压力可达300psi。这些钢环法兰的制造符合美国水工程协会的标准，因此具有优秀的防漏技术。

必须注意的是，在装配法兰时，螺栓是一个必不可少的部件。的Awwa法兰螺栓扭矩规格有助于了解管道内承受的压力负荷，并保持最小的垫圈负荷。的法兰Awwa c207 E级螺栓长度从NPS½到NPS 48(从dn10到dn5000)。

Awwa C207法兰尺寸

Awwa C207 D级盲法兰

Awwa C207 E级轮毂法兰

AWWA C207 D类法兰尺寸

NPS(普通管径)		厚度			钻井			在毫米
	Daimeter外	SORF	BLRF	美国自来水厂协会(AWWA C207生	AWWA C207螺栓圆环	孔直径	孔数量	SORF	BLRF
	一个	T	T	B	C
4	9.00	0.625	0.625	4.57	7.50	0.750	8	8	11
5	10.00	0.625	0.650	5.66	8.50	0.875	8	9	14
6	11.00	0.688	0.693	6.72	9.50	0.875	8	11	19
8	13.50	0.688	0.812	8.72	11.75	0.875	8	15	33
10	16.00	0.688	0.953	10.88	14.25	1.000	12	19	54
12	19.00	0.812	1.117	12.88	17.00	1.000	12	33	90
14	21.00	0.938	1.133	14.19	18.75	1.125	12	47	111
16	23.50	1.000	1.265	16.19	21.25	1.125	16	60	155
18	25.00	1.062	1.331	18.19	22.75	1.250	16	64	185
20.	27.50	1.125	1.448	20.19	25.00	1.250	20.	79	244
22	29.50	1.188	1.568	22.19	27.25	1.375	20.	90	304
24	32.00	1.250	1.661	24.19	29.50	1.375	20.	112	378
26	34.25	1.312	1.786	26.19	31.75	1.375	24	129	466
28	36.50	1.312	1.906	28.19	34.00	1.375	28	141	565
30.	38.75	1.375	2.008	30.19	36.00	1.375	28	164	671
32	41.75	1.500	2.150	32.19	38.50	1.625	28	211	834
34	43.75	1.500	2.252	34.19	40.50	1.625	32	220	959
36	46.00	1.625	2.370	36.19	42.75	1.625	32	261	1116
38	48.75	1.625	2.506	38.19	45.25	1.625	32	301	1325
40	50.75	1.625	2.609	40.19	47.25	1.625	36	313	1438
42	53.00	1.750	2.729	42.19	49.50	1.625	36	364	1706
44	55.25	1.750	2.849	44.19	51.75	1.625	40	387	1935
46	57.25	1.750	2.952	46.19	53.75	1.625	40	404	2153
48	59.50	1.875	3.072	48.19	56.00	1.625	44	460	2420
50	61.75	2.000	3.196	50.19	58.25	1.875	44	507	2712
52	64.00	2.000	3.315	52.19	60.50	1.875	44	542	3021
54	66.25	2.125	3.435	54.19	62.75	1.875	44	614	3355
60	73.00	2.250	3.779	60.19	69.25	1.875	52	763	4481
66	80．00	2.500	4.136	66.19	76.00	1.875	52	1021	5890
72	86.50	2.625	4.480	72.19	82.50	1.875	60	1203	7458
78	93.00	2.750		78.19	89.00	2.125	64	1374
84	99.75	2.875		84.19	95.50	2.125	64	1646
90	106.50	3.000		90.19	102.00	2.438	68	1872
96	113.25	3.250		96.19	108.50	2.438	68	2291
102	120.00	3.250		102.19	114.50	2.688	72	2485
108	126.75	3.375		108.19	120.75	2.688	72	2884
114	133.50	3.500		114.19	126.75	2.938	76	3214
120	140.25	3.500		120.19	132.75	2.938	76	3558
126	147.00	3.750		126.19	139.25	3.188	80	4065
132	153.75	3.875		132.19	145.75	3.188	80	4614
138	160.50	4.000		138.19	152.00	3.438	84	5047
144	167.25	4.125		144.19	158.25	3.438	84	5680

Awwa C207 B类法兰标准规格/尺寸(Mm)，印度Awwa C207盲法兰供应商，印度Awwa C207 D类法兰制造商。

Awwa C207 D级法兰规范

规范:	美国自来水厂协会(AWWA C207法兰
JIS标准	5万，1万，4万，16万2万3万，6万3千
孔直径法兰尺寸	NPS≤10
标准尺寸制造商	EN-1092, ASME B16.48, API605, BS4504, EN1092, UNI, ISO, API7S-43, ANSI/ASME B16.5, API7S-15, MSS S44, IS 2062, ASME B16.36, DIN, AWWA C207, B16.47 Series A & B, BS1560-3.1, ISO70051, API。
最小压力	150 # - 2500 #
法兰面类型	凸面，槽和小舌槽，RTJ，平面，大舌和大内阴和小内阴，搭接面。
前六种类型的法兰	螺纹，搭接，承口焊接，盲板，滑套，焊接颈
标准材料	采购产品双相钢和超级双相钢，铜镍，锻铁，英科乃尔，软钢，不锈钢，哈氏合金，铸铁，合金钢，碳钢。
厚度长度	NPS≤18
大小	(1/2”)(48)
生产过程	锻造/加工/热处理
其他类型法兰	锻造/板/螺纹
最大的独立分销商	卢迪亚纳、圣地亚哥、迪拜、雅加达、新德里、西康德拉巴德、斋浦尔、墨西哥城、普chong、开罗、Al-Khobar、博帕尔、曼谷、新佛巴鲁、巴淡、胡志明市、海得拉巴、古瓦哈蒂、沙阿拉姆、浦那、Oyama、那格浦尔、马德里、法里达巴德、阿姆斯特丹、拉各斯、新孟买、布里斯班、昌迪加尔、东比夫利、维萨卡帕特南、奎松市、哥印拜陀、孟买、墨尔本、纳希克、珀斯、巴特那、休斯顿、郑州、班加罗尔、卡拉奇、科钦、吉隆坡、德里、哈兹拉、加尔各答、帕尼帕特、加济阿巴德、阿布扎比、贾姆纳加尔、蒂鲁奇拉帕利、泗水、诺伊达、金奈、沙迦、上海、安克雷什瓦、达拉斯、塔那、古尔加翁、哥打、贾姆谢普尔、利雅得、拉杰果德、巴库、釜山、苏拉特、vong - tau、吉达、德黑兰、吉隆坡、河内、伦敦、迈苏鲁、勒克瑙、达曼、达卡、瓦萨伊-维拉、伊斯坦布尔、布巴内斯瓦尔、北京、米兰、多哈、卡利扬、麦纳麦、波哥大、悉尼、赖普尔、阿格拉、安伯纳斯、阿吉曼、瓦杜达拉、朱拜勒、瓦皮、卡尔加里、圣保罗、印多尔、皮姆普里-钦奇瓦德、亚历山大、杭州、阿什伯恩、新加坡、巴黎、芝加哥、艾哈迈达巴德、首尔。
应用程序	石油和天然气工业电厂工业食品加工及制造业水厂系统化石燃料发电厂核能的应用市政管道系统

ASME B16.5 Awwa C207法兰重量

Awwa C207法兰重量
NPS(普通管径)	150磅			300磅			600磅			900磅			1500磅			2500磅
NPS(普通管径)	Weld-Neck	SORF	盲目的	Weld-Neck	SORF	盲目的	Weld-Neck	SORF	盲目的	Weld-Neck	SORF	盲目的	Weld-Neck	SORF	盲目的	Weld-Neck	SORF	盲目的
1/2 "	2	1	1	2	1	1	2	2	2	1500 #重量			5	4	4	7	7	7
3/4＂	2	2	2	3.	3.	3.	4	3.	3.	1500 #重量			6	5	6	8	8	8
1＂	3.	2	2	4	3.	3.	4	4	4	1500 #重量			9	8	8	12	11	11
1又1/2”	4	3.	3.	7	6	6	8	7	8	1500 #重量			13	12	13	25	22	23
2＂	6	5	5	9	7	8	12	9	10	1500 #重量			25	25	25	42	37	39
2 1/2 "	8	7	7	12	10	12	18	13	15	1500 #重量			36	36	35	52	55	56
3＂	10	8	9	15	13	16	23	16	20.	31	26	29	48	48	48	94	83	86
4＂	15	13	17	25	22	27	42	37	41	53	53	54	73	73	73	145	125	130
5＂	19	15	20.	32	28	35	68	63	68	86	83	87	130	130	140	245	210	225
6＂	24	19	26	42	39	50	81	80	86	110	110	115	165	165	160	380	325	345
8”	39	30.	45	67	58	81	120	115	140	175	170	200	275	260	300	580	485	530
10＂	52	43	70	91	81	124	190	170	230	260	245	290	455	435	510	1075	930	1025
12＂	80	64	110	140	115	185	225	200	295	325	325	415	690	580	690	1525	1100	1300
14＂	110	90	140	180	165	250	280	230	355	400	400	520	940	NA	975	NA	NA	NA
16＂	140	98	180	250	190	295	390	330	495	495	425	600	1250	NA	1300	NA	NA	NA
18”	150	130	220	320	250	395	475	400	630	680	600	850	1625	NA	1750	NA	NA	NA
20”	180	165	285	400	315	505	590	510	810	830	730	1075	2050	NA	2225	NA	NA	NA
22”	225	185	355	465	370	640	720	590	1000	NA	NA	NA	NA	NA	NA	NA	NA	NA
24＂	260	220	430	580	475	790	830	730	1250	1500	1400	2025	3325	NA	3625	NA	NA	NA

Awwa C207 D类轮毂法兰额定压力公式，我们生产法兰Norma Awwa C207，交货最快，价格最优惠。

EN 1092-2 Awwa C207 D级压力等级

				温度
法兰的表	-10°C到200°C	250°C	300°C	350°C	400°C	425°C	450°C	475°C

6	6	5．5	5	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -

10	10	9	8	7	6	- - - - - -	- - - - - -	- - - - - -

16	16	15	13	11	9	- - - - - -	- - - - - -	- - - - - -

25	25	24	21	17	14	12	9	6

40	40	38	33	28	23	20.	15	10

64	64	61	53	44	36	32	24	16

One hundred.	One hundred.	95	83	70	57	50	37	25

160	160	152	132	112	92	80	60	40

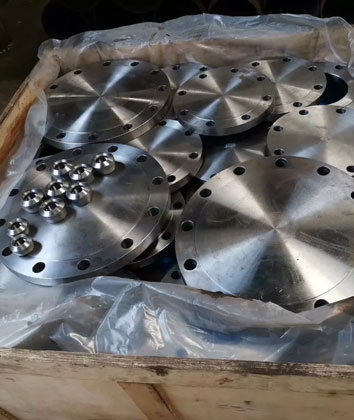

AWWA C207型盲法兰

附表80,6英寸，PN20, ASTM A182 F316, DN50, RF, Awwa C207法兰

SCH 40, 4英寸，150LB, A182 F304L, PN50, DN25, Awwa C207 B类法兰

PN20, SCH40, 10英寸，150类，Sch 40, DN65, RF, Awwa C207钢管法兰

MSS sp - 44,5英寸，300类，PN150, RF, Awwa C207 F类法兰

附件10,DN65, 4英寸，PN20, 150类，Awwa C207 D类环法兰

Sch 80, ASTM A105, 5英寸，CL150-2500，法兰Norma Awwa C207

1500类，SCH 120, 28英寸，CL150-1500, Awwa法兰

附表80,6英寸，150级，阿瓦C207盲法兰

附表40,ASTM A105, 16英寸，300级，Awwa C207级D级轮毂法兰

DN50 PN16, 4英寸，600级，阿瓦球墨铸铁法兰

附表160,3英寸，600级，ASME B16.5, Awwa标准钢环法兰

SCH10, 1英寸，150级，Awwa板法兰

AWWA C207 B级法兰尺寸MM

NPS(普通管径)		厚度			钻井			体重公斤
	Daimeter外	SORF	BLRF	美国自来水厂协会(AWWA C207生	AWWA C207螺栓圆环	孔直径	AWWA C207号码孔	SORF	BLRF
	一个	T	T	B	C
4	9.00	0.625	0.625	4.57	7.50	0.750	8	8	11
5	10.00	0.625	0.625	5.66	8.50	0.875	8	9	14
6	11.00	0.688	0.688	6.72	9.50	0.875	8	11	19
8	13.50	0.688	0.688	8.72	11.75	0.875	8	15	28
10	16.00	0.688	0.688	10.88	14.25	1.000	12	19	39
12	19.00	0.688	0.719	12.88	17.00	1.000	12	28	58
14	21.00	0.688	0.791	14.19	18.75	1.125	12	34	78
16	23.50	0.688	0.892	16.19	21.25	1.125	16	41	110
18	25.00	0.688	0.950	18.19	22.75	1.250	16	41	132
20.	27.50	0.688	1.040	20.19	25.00	1.250	20.	49	175
22	29.50	0.750	1.132	22.19	27.25	1.375	20.	57	219
24	32.00	0.750	1.216	24.19	29.50	1.375	20.	67	277
26	34.25	0.812	1.307	26.19	31.75	1.375	24	80	341
28	36.50	0.875	1.398	28.19	34.00	1.375	28	94	414
30.	38.75	0.875	1.477	30.19	36.00	1.375	28	105	493
32	41.75	0.936	1.581	32.19	38.50	1.625	28	132	613
34	43.75	0.938	1.661	34.19	40.50	1.625	32	137	707
36	46.00	1.000	1.751	36.19	42.75	1.625	32	161	824
38	48.75	1.000	1.853	38.19	45.25	1.625	32	185	980
40	50.75	1.000	1.933	40.19	47.25	1.625	36	193	1108
42	53.00	1.125	2.023	42.19	49.50	1.625	36	234	1264
44	55.25	1.125	2.114	44.19	51.75	1.625	40	249	1436
46	57.25	1.125	2.194	46.19	53.75	1.625	40	260	1600
48	59.50	1.250	2.285	48.19	56.00	1.625	44	306	1800
50	61.75	1.250	2.377	50.19	58.25	1.875	44	317	2017
52	64.00	1.250	2.468	52.19	60.50	1.875	44	339	2249
54	66.25	1.375	2.559	54.19	62.75	1.875	44	397	2499
60	73.00	1.500	2.820	60.19	69.25	1.875	52	508	3344
66	80．00	1.625	3.092	66.19	76.00	1.875	52	664	4403
72	86.50	1.750	3.353	72.19	82.50	1.875	60	802	5582
78	93.00	2.000		78.19	89.00	2.125	64	1000
84	99.75	2.000		84.19	95.50	2.125	64	1145
90	106.50	2.250		90.19	102.00	2.438	68	1404
96	113.25	2.250		96.19	108.50	2.438	68	1586
102	120.00	2.500		102.19	114.50	2.688	72	1912
108	126.75	2.500		108.19	120.75	2.688	72	2136
114	133.50	2.750		114.19	126.75	2.938	76	2525
120	140.25	2.750		120.19	132.75	2.938	76	2795
126	147.00	3.000		126.19	139.25	3.188	80	3252
132	153.75	3.000		132.19	145.75	3.188	80	3572
138	160.50	3.250		138.19	152.00	3.438	84	4101
144	167.25	3.250		144.19	158.25	3.438	84	4475

低等级E法兰尺寸

Awwa C207 E级轮毂法兰尺寸

(NPS)标准管道尺寸		厚度			钻井			重量
	外直径	SORF	BLRF	美国自来水厂协会(Awwa C207生	Awwa C207螺栓圈	孔直径	Awwa C207号码孔	SORF	BLRF
	一个	T	T	B	C
4	9.00	1.125	1.125	4.57	7.50	0.750	8	14	20.
5	10.00	1.188	1.188	5.66	8.50	0.875	8	16	26
6	11.00	1.313	1.313	6.72	9.50	0.875	8	20.	35
8	13.50	1.500	1.500	8.72	11.75	0.875	8	33	61
10	16.00	1.563	1.563	10.88	14.25	1.000	12	44	89
12	19.00	1.750	1.750	12.88	17.00	1.000	12	71	141
14	21.00	1.875	1.875	14.19	18.75	1.125	12	94	184
16	23.50	2.000	2.000	16.19	21.25	1.125	16	120	246
18	25.00	2.125	2.125	18.19	22.75	1.250	16	127	296
20.	27.50	2.375	2.375	20.19	25.00	1.250	20.	168	400
22	29.50	2.500	2.500	22.19	27.25	1.375	20.	189	484
24	32.00	2.625	2.625	24.19	29.50	1.375	20.	234	598
26	34.25	2.750	2.750	26.19	31.75	1.375	24	270	718
28	36.50	2.750	2.750	28.19	34.00	1.375	28	297	815
30.	38.75	2.875	2.875	30.19	36.00	1.375	28	344	961
32	41.75	3.000	3.000	32.19	38.50	1.625	28	422	1163
34	43.75	3.000	3.050	34.19	40.50	1.625	32	441	1299
36	46.00	3.125	3.209	36.19	42.75	1.625	32	502	1511
38	48.75	3.125	3.394	38.19	45.25	1.625	32	580	1795
40	50.75	3.250	3.533	40.19	47.25	1.625	36	626	2025
42	53.00	3.375	3.695	42.19	49.50	1.625	36	701	2309
44	55.25	3.375	3.857	44.19	51.75	1.625	40	747	2715
46	57.25	3.438	3.997	46.19	53.75	1.625	40	794	2813
48	59.50	3.500	4.159	48.19	56.00	1.625	44	858	3276
50	61.75	3.500	4.327	50.19	58.25	1.875	44	887	3671
52	64.00	3.625	4.489	52.19	60.50	1.875	44	982	4091
54	66.25	3.750	4.651	54.19	62.75	1.875	44	1083	4542
60	73.00	3.875	5.116	60.19	69.25	1.875	52	1313	6066
66	80．00	4.250	5.601	66.19	76.00	1.875	52	1736	7976
72	86.50	4.375	6.066	72.19	82.50	1.875	60	2005	10099
78	93.00	4.750	78.19	89.00	2.125	64	2374
84	99.75	4.750	84.19	95.50	2.125	64	2719
90	106.50	5.125	90.19	102.00	2.438	68	3197
96	113.25	5.125	96.19	108.50	2.438	68	3613
102	120.00	5.500	102.19	114.50	2.688	72	4206
108	126.75	5.500	108.19	120.75	2.688	72	4700
114	133.50	5.875	114.19	126.75	2.938	76	5395
120	140.25	5.875	120.19	132.75	2.938	76	5972
126	147.00	6.250	126.19	139.25	3.188	80	6775
132	153.75	6.250	132.19	145.75	3.188	80	7442
138	160.50	6.750	138.19	152.00	3.438	84	8517
144	167.25	6.750	144.19	158.25	3.438	84	9295

Awwa C207钢管法兰最大重量，制造商的Awwa C207-18钢管法兰在印度孟买。

Awwa C207 F级环法兰尺寸

(NPS)标准管道尺寸		厚度			钻井			重量
	外直径	SORF	BLRF	美国自来水厂协会(Awwa C207生	Awwa C207螺栓圈	孔直径	Awwa C207号码孔	SORF	BLRF
	一个	T	T	B	C
4	10.00	1.130	1.130	4.57	7.88	0.875	8	18	25
5	11.00	1.210	1.210	5.66	9.25	0.875	8	22	33
6	12.50	1.310	1.310	6.73	10.62	0.875	12	30.	46
8	15．00	1.310	1.310	8.73	13．00	1.000	12	40	66
10	17.50	1.500	1.500	10.88	15.25	1.125	16	56	102
12	20.50	1.630	1.630	12.88	17.75	1.250	16	83	152
14	23.00	1.940	1.940	14.19	20.25	1.250	20.	128	228
16	25.50	2.140	2.140	16.19	22.50	1.375	20.	167	310
18	28.00	2.250	2.250	18.19	24．75	1.375	24	204	392
20.	30.50	2.330	2.330	20.19	27.00	1.375	24	247	482
22	33.00	2.500	2.500	22.19	29.25	1.375	24	307	606
24	36.00	2.690	2.690	24.19	32.00	1.625	24	388	776
26	38.25	3.000	3.000	26.19	34.50	1.875	28	451	977
28	40.75	3.130	3.130	28.19	37.00	1.875	28	532	1156
30.	43.00	3.150	3.166	30.19	39.25	1.875	28	586	1303
32	45.25	3.250	3.332	32.19	41.50	1.875	28	657	1518
34	47.50	3.380	3．475	34.19	43.50	1.875	28	741	1745
36	50．00	3.460	3.671	36.19	46.00	2.125	32	802	2042
38	52.25	3.500	3.815	38.19	48.00	2.125	32	874	2317
40	54.25	3.630	3.982	40.19	50.25	2.125	36	937	2608
42	57.00	3.810	4.171	42.19	52.75	2.125	36	1103	3015
44	59.25	4.000	4.338	44.19	55.00	2.125	36	1237	3388
46	61.50	4.130	4.505	46.19	57.25	2.125	40	1344	3791
48	65.00	4.500	4.781	48.19	60.75	2.125	40	1718	4494

供应小批量Awwa C207 D类滑动法兰在孟买，印度，检查Awwa C207法兰材料价格表。

Awwa C207 D类滑移法兰厚度

NPS	“一个” (DAIMETER之外)	“B” (厚度)。	“C” (RF Dia)。	“D” (B.C.D.)	#螺栓孔	直径螺栓孔	从新加坡。重量
1/2 "	3 - 1/2	7/16	1-3/8	2-3/8	4	5／8	2
3/4＂	3-7/8	1／2	1-11/16	4	4	5／8	2
1＂	4-1/4	9／16	2	3-1/8	4	5／8	2
1 1/4”	4-5/8	5／8	2 - 1/2	3 - 1/2	4	5／8	3.
1 - 1/2”	5	11/16	2-7/8	3-7/8	4	5／8	3.
2＂	6	3／4	3-5/8	4-3/4	4	3／4	4
2 - 1/2 "	7	7／8	4-1/8	半	4	3／4	7
3＂	5	15/16	5	6	4	3／4	9
3 - 1/2”	份81/2	15/16	半	7	8	3／4	13
4＂	9	15/16	6-3/16	5	8	3／4	17
5＂	10	15/16	7-5/16	份81/2	8	7／8	20.
6＂	11	1	份81/2	九个半	8	7／8	27
8”	13-1/2	1-1/8	10-5/8	11-3/4	8	7／8	47
10＂	16	1-3/16	12-3/4	14-1/4	12	1	67
12＂	19	1 1/4	15	17	12	1	123
14＂	21	1-3/8	16-1/4	18-3/4	12	1-1/8	139
16＂	23-1/2	1-7/16	18-1/2	21-1/4	16	1-1/8	187
18”	25	1-9/16	21	22-3/4	16	1 1/4	217
20”	27-1/2	1-11/16	23	25	20.	1 1/4	283
24＂	32	1-7/8	27-1/4	29又1/2	20.	1-3/8	415

MSS SP-44 Awwa法兰螺栓扭矩规格

正常管尺寸 (英寸)。	压力¹ (psi)	垫片体重表 (磅)。	约。螺栓扭矩² (英尺-磅)
4	350	0．3	One hundred.
6	350	0．4	150
8	350	0．5	150
10	350	0．8	200
12	350	1．0	200
14	350	1．1	250
16	350	１．３	250
18	350	１．３	300
20.	350	1．5	300
24	350	1．8	400
30.	250	2．4	400
36	250	2．7	500
42	250	4．6	500
48	250	5．8	500
54	250	6．8	600
60	250	8．0	600
64^3.	250	12．5	600

法兰Awwa c207 E级螺栓长度

NPS	(OD)	SORF生 (ID)	螺栓孔数量	孔直径	圈螺栓 (BC)	法兰类D (T)	法兰类D (左)	法兰类D (E)	法兰类E (T)	法兰类E (左)	法兰类E (E)
4	9.00	4.57	8	0.750	7.50	0.500	0.875	5.312	0.938	1.312	5.312
5	10.00	5.66	8	0.875	8.50	0.562	1.250	6.312	0.938	1.438	6.438
6	11.00	6.72	8	0.875	9.50	0.562	1.250	7.562	1.000	1.562	7.562
8	13.50	8.72	8	0.875	11.75	0.562	1.250	9.688	1.125	1.750	9.688
10	16.00	10.88	12	1.000	14.25	0.688	1.250	12.000	1.188	1.938	12.000
12	19.00	12.88	12	1.000	17.00	0.688	1.250	14.375	1.250	2.188	14.375
14	21.00	14.19	12	1.125	18.75	0.750	1.250	15.750	1.375	2.250	15.750
16	23.50	16.19	16	1.125	21.25	0.750	1.250	18.000	1.438	2.500	18.000
18	25.00	18.19	16	1.250	22.75	0.750	1.250	19.875	1.562	2.688	19.875
20.	27.50	20.19	20.	1.250	25.00	0.750	1.250	22.000	1.688	2.875	22.000
22	29.50	22.19	20.	1.375	27.25	1.000	1.750	24.250	1.812	3.125	24.000
24	32.00	24.19	20.	1.375	29.50	1.000	1.750	26.125	1.875	3.250	26.125
26	34.25	26.25	24	1.375	31.75	1.000	1.750	28.500	2.000	3.375	28.500
28	36.50	28.25	28	1.375	34.00	1.000	1.750	30.500	2.062	3.438	30.750
30.	38.75	30.25	28	1.375	36.00	1.000	1.750	32.500	2.125	3.500	32.750
32	41.75	32.25	28	1.625	38.50	1.125	1.750	34.750	2.250	3.625	35.000
34	43.75	34.25	32	1.625	40.50	1.125	1.750	36.750	2.312	3.688	37.000
36	46.00	36.25	32	1.625	42.75	1.125	1.750	38.750	2.375	3.750	39.250
38	48.75	38.25	32	1.625	45.25	1.125	1.750	40.750	2.375	3.750	41.750
40	50.75	40.25	36	1.625	47.25	1.125	1.750	43.000	2.500	3.875	43.750
42	53.00	42.25	36	1.625	49.50	1.250	1.750	45.000	2.625	4.000	46.000
44	55.25	44.25	40	1.625	51.75	1.250	2.250	47.000	2.625	4.000	48.000
46	57.25	46.25	40	1.625	53.75	1.250	2.250	49.000	2.688	4.062	50.000
48	59.50	48.25	44	1.625	56.00	1.375	2.500	51.000	2.750	4.125	52.250
50	61.75	50.25	44	1.875	58.25	1.375	2.500	53.000	2.750	4.125	54.250
52	64.00	52.25	44	1.875	60.50	1.375	2.500	55.000	2.875	4.250	56.500
54	66.25	54.25	44	1.875	62.75	1.375	2.500	57.000	3.000	4.375	58.750
60	73.00	60.25	52	1.875	69.25	1.500	2.750	63.000	3.125	4.500	65.250
66	80．00	66.25	52	1.875	76.00	1.500	2.750	69.000	3.375	4.875	71.500
72	86.50	72.25	60	1.875	82.50	1.500	2.750	75.000	3.500	5.000	78.500
78	93.00	78.25	64	2.125	89.00	1.750	3.000	81.250	3.875	5.375	84.500
84	99.75	84.25	64	2.125	95.50	1.750	3.000	87.500	3.875	5.375	90.500
90	106.50	90.25	68	2.375	102.00	2.000	3.250	93.750	4.250	5.750	96.750
96	113.25	96.25	68	2.44	108.50	2.000	3.250	100.000	4.250	5.750	102.750

DIN 86029阿瓦螺纹法兰公差

环型SORF和BLRF法兰			枢纽型SORF
Daimeter外	< = 24”	+ / - 0.6英寸(1.6毫米)	Daimeter外	< = 24”	+ / - 0.6英寸(1.6毫米)
	> 24”	+ / -点”(3.2毫米)		> 24”	+ / -点”(3.2毫米)
内部Daimeter	Soket-weld	10”和些小规模 + 03”(0.8毫米),0”	内部Daimeter	10”和些小规模	+ 03”(0.8毫米)
	SORF和搭接凸缘	12”和大 + 0。06”(1.6毫米),0”		12“-18”	+ / 06”(1.6毫米)
				20“-42”	+点”(3.2毫米) + 0。06”(1.6毫米)
中心的外径	< = 12	+ .09点”(2.4毫米), 06”(1.6毫米)	迪亚。的接触的脸	0.06”射频	+ / 03”(0.8毫米)
	14“-42”	+ /点”(3.2毫米)
迪亚。接触的脸	0.06”射频	+ / - 03”(0.8毫米)	迪亚。枢纽在基地	X < = 24”	+ / 06”(1.6毫米)
				X > 24”	+ /点”(3.2毫米)
迪亚。接触的脸	< = 10 "	+ 03”(0.8毫米), 0”	轮毂焊接点的直径	< = 5”	+ .09点”(2.4毫米), 03”(0.8毫米)
	12“-42”	+ 0。06”(1.6毫米), 0”		> = 6”	+ 16”(4.0毫米), 03”(0.8毫米)
钻井	螺栓圈	¹/₂“-24” / 26日“-42”	美国自来水厂协会(Awwa c207钻井	螺栓圈	¹/₂“-24” / 26日“-42”
		+ / 06”(1.6毫米) + / 06”			+ / 06”(1.6毫米) + / 06”
	螺栓孔间距	+ / 03”(0.8毫米)		螺栓孔间距	+ / 03”(0.8毫米)
	螺栓圆对镗孔的偏心距	“马克斯。 (0.8毫米)		螺栓圆对镗孔的偏心距	“马克斯。 (0.8毫米)
厚。	18“&小	+点”(3.2毫米),0”	厚。	18“&小	+点”(3.2毫米),0”
	20“-42”	+ .19”(1.6毫米)		20“-42”	+ .19”(1.6毫米)
长度不扩散核武器条约》中心	< = 10 "	+ / 06”(1.6毫米)	长度不扩散核武器条约》中心	< = 10 "	+ / 06”(1.6毫米)
	12“-42”	+ / 1.12”(3.2毫米)		12“-42”	+ / 1.12”(3.2毫米)

美国自来水厂协会(Awwa法兰标准

标准数量	的大小	PN类	类型	材料等级
美国自来水厂协会(AWWA C207	4“-144”	类B, D, E, F T / 1	PL	A105, A181 A36、 A516Gr.60、65、70

AWWA C207法兰制造商在印度提供给不同行业的各种用途

16英寸，SCH 80, DN350, Awwa C207盲法兰	意大利，伊朗，智利，新加坡
SCH 40S, 150类，4英寸，Awwa C207 D类轮毂法兰	法国，欧洲，泰国，卡塔尔
14英寸，ASME B16.5, FF, Awwa C207 D级盲法兰	菲律宾，尼日利亚，澳大利亚，英国
ASME B16.5, 8英寸，凸面，工作台D法兰	阿曼、马来西亚、香港、阿联酋
24英寸，SCH 100，法兰Norma Awwa C207	马来西亚、阿拉伯联合酋长国、挪威、土耳其
10英寸，FF, 600级，Awwa C207 B级法兰	比利时，达曼，印度尼西亚，菲律宾。
6英寸，SCH 20, Awwa C207 E级法兰	马来西亚，德国，捷克，泰国
3英寸，ASME B16.5, SCH 50, Awwa C207 D类法兰	中国，哥伦比亚，瑞典，马来西亚
SCH 160S, 2英寸，Awwa C207盲法兰	俄罗斯，迪拜，荷兰，马来西亚
SCH 60, 6英寸，Awwa C207滑动法兰	科威特，南非，沙特阿拉伯，巴西
ANSI B16.5, SCH 120, 14英寸，Awwa C207焊接颈法兰	菲律宾，加拿大，马来西亚，新加坡
SCH STD, 600#， 12英寸，Awwa C207 E级轮毂法兰	墨西哥，埃及，英国，西班牙
8英寸，SCH 100, Awwa C207钢管法兰	加拿大，艾灵顿-美国，波兰，英国
SCH 20, 22英寸，Awwa C207 D级环法兰	南非，巴林，新加坡
4英寸，Sch 120, B16.5, Awwa C207 E类承插焊接法兰	美国，芬兰，马来西亚，孟加拉国
SCH 40, 2500#， 4英寸，Awwa C207 F级法兰	阿联酋，英国-英国，欧洲，马来西亚
ASME B16.5, 10英寸，SCH 60, AWWA C207-18钢管法兰	日本，欧洲，马来西亚，罗马尼亚
6英寸，SCH 20, AWWA C207-13 D类轮毂法兰	马来西亚，德国，捷克，泰国
3英寸，ASME B16.5, SCH 50, AWWA D级钢环法兰	中国，哥伦比亚，瑞典，马来西亚
SCH 160S, 2英寸，AWWA法兰标准	俄罗斯，迪拜，荷兰，马来西亚

AWWA C207 D级钢盲法兰尺寸
