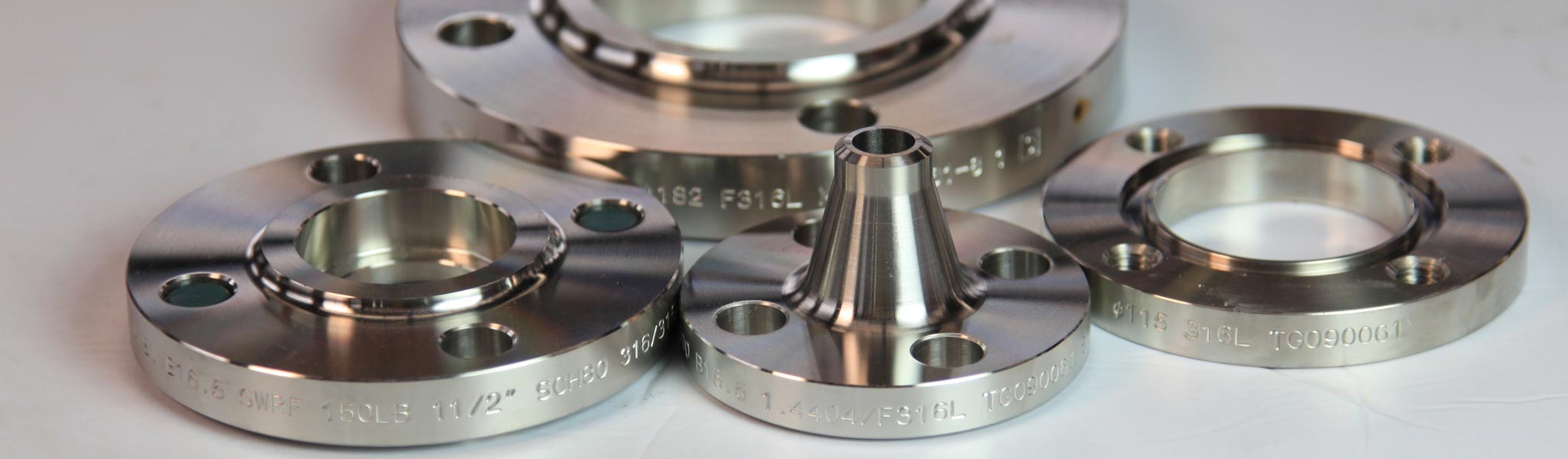

ASTM A182不锈钢法兰制造商在印度

印度不锈钢法兰制造商

购买ASTM A182锻件材料并检查ASME SA 182板法兰重量表


法兰是帮助连接阀门、泵和其他构成管网的设备的常用方法。我们是顶尖的印度不锈钢法兰制造商．我们生产符合所有工业标准的高质量法兰。我们的SS法兰价格表非常有竞争力，我们可以按照客户的要求提供设备。的高压不锈钢法兰主要应用于高压管道安装。我们专业生产各种尺寸的法兰150级SS法兰尺寸产品尺寸从NPS½到NPS 24不等。的大直径不锈钢法兰为维护/维修提供方便，这些法兰通常是焊接或螺丝。

我们生产不锈钢机械连接法兰它是柔性的，挠度取决于管道的直径。我们的ASTM A182不锈钢管道法兰由超奥氏体材料制成，具有优异的耐腐蚀性能和低碳成分。我们也生产不锈钢短端法兰，从而降低了法兰接头的总体成本，并加快了管道系统的安装过程。我们是印度不同类型法兰的顶级制造商。我们可以根据客户的要求定制配件。

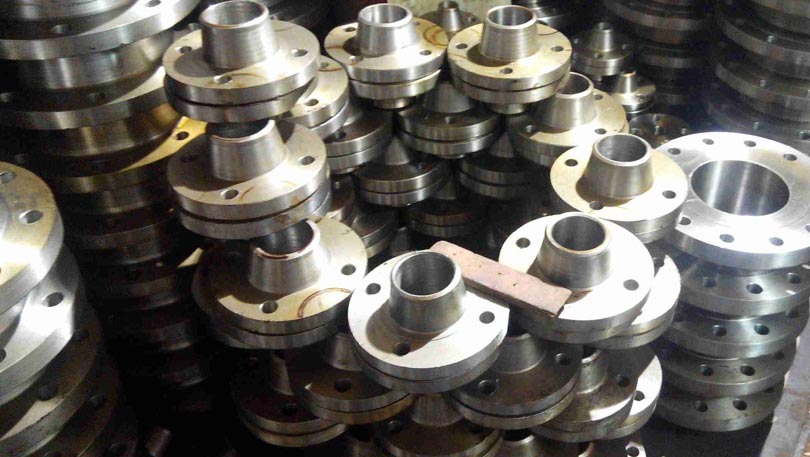

不锈钢法兰

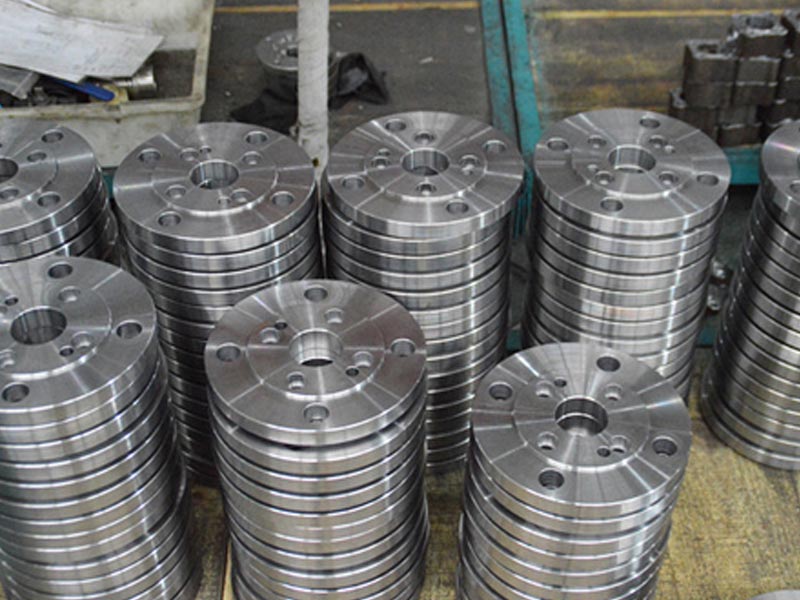

高压不锈钢法兰

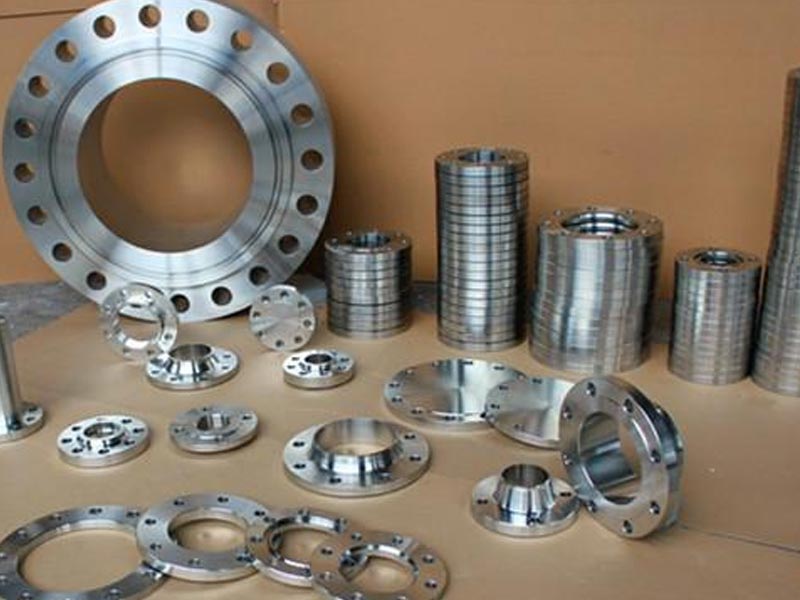

大直径不锈钢法兰

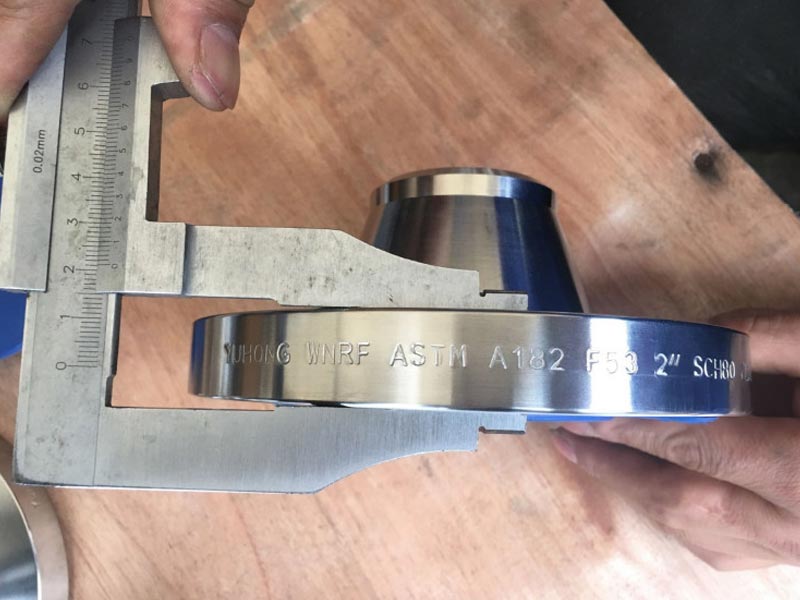

不锈钢机械连接法兰

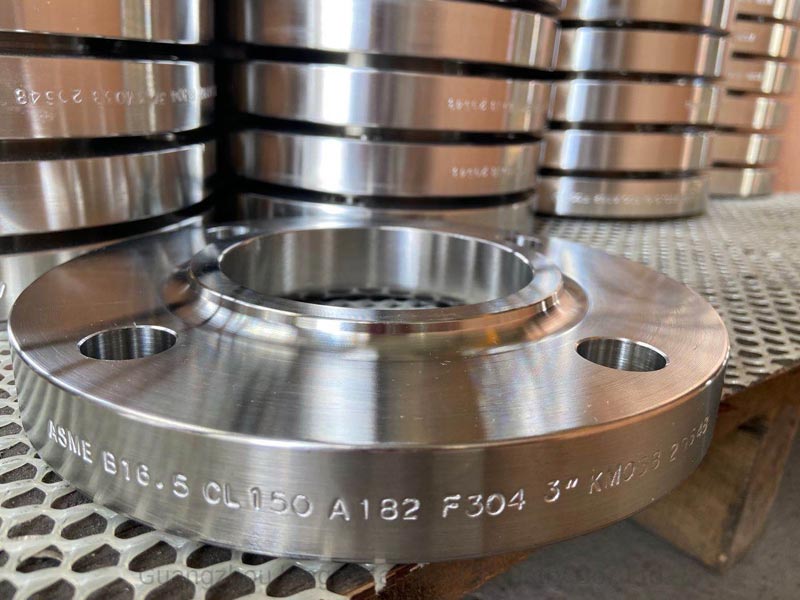

不锈钢法兰

表的内容



不锈钢法兰价格表

描述 印度卢比价格(每件)
365亚博
2 X 150 # 450.00
3 X 150 # 684.00
10 X 150 # 3000
20 * 150 # 19000.00
不锈钢焊接颈法兰
2 x 150# x SCH STD 650.00
3 x 150# x SCH STD 900.00
4 x 150# x SCH STD 1050.00
6 X 150#X SCH标准 1800.00
不锈钢盲法兰
3/4 X 150 # 280
1 X 150 # 300.00
1 - 1/2×150 # 450.00
2 X 150 # 599.00

亚博app赌博怎么赢钱印度Rajendra管道和管件ASTM A182不锈钢法兰制造商。有关最终不锈钢法兰价格表，请致电+91（22）–6743 8321或发送电子邮件至info@rpfindia.com．


150级SS法兰尺寸

150级SS法兰尺寸

标准管径(NPS) 介绍过o。d。邓肯外Daimeter ()的法兰 法兰厚度 凸面直径 基径轮毂 Lengtd Tdru中心 生和直径 轮毂在斜面直径 圆角半径 套接字Deptd
焊缝的脖子(WN) NPT(螺纹)SWRF(插座) 松(搭接) SWRF(插座) 松(搭接)
O 问 R X Y Y Y W B H r Z
1／2 3 - 1/2 7/16 1-3/8 1-3/16 1-7/8 5／8 5／8 多多 .90 点 1／8 3／8
3／4 3-7/8 1／2 1-11/16 1 - 1/2 2-1/16 5／8 5／8 1.09 1．11 1．05 1／8 7/16
1 4-1/4 9/16 2 1-15/16 2-3/16 11/16 11/16 1.36 1.38 1.32 1／8 1／2
1 1/4 4-5/8 5／8 2 - 1/2 2-5/16 2 13/16 13/16 1．70 1.72 1.66 3/16 9/16
1 - 1/2 5 11/16 2-7/8 2-9/16 2-7/16 7／8 7／8 1.95 1．97 1.90 1／4 5／8
2 6 3／4 3-5/8 3-1/16 2 - 1/2 1 1 2.44 2.46 2．38 5/16 11/16
2 - 1/2 7 7／8 4-1/8 3-9/16 4 1-1/8 1-1/8 2.94 2.97 2．88 5/16 3／4
3. 5 15/16 5 4-1/4 4 1-3/16 1-3/16 3.57 3.60 3.50 3／8 13/16
3 - 1/2 份81/2 15/16 半 4-13/16 2-13/16 1 1/4 1 1/4 4.07 4．10 4．00 3／8 7／8
4 9 15/16 6-3/16 5-5/16 3. 1-5/16 1-5/16 4.57 4.60 4.50 7/16 15/16
5 10 15/16 7.5/16 6-7/16 3 - 1/2 1-7/16 1-7/16 5.66 5.69 5.56 7/16 15/16
6 11 1 份81/2 7-9/16 3 - 1/2 1-9/16 1-9/16 6.72 6.75 6.63 1／2 1-1/16
8 13-1/2 1-1/8 10-5/8 9-11/16 4 1-3/4 1-3/4 8.72 8.75 8.63 1／2 1 1/4
10 16 1-3/16 12-3/4 12 4 1-15/16 1-15/16 10.88 10.92 10.75 1／2 1-5/16
12 19 1 1/4 15 14-3/8 4 1/2 2-3/16 2-3/16 12.88 12.92 12.75 1／2 1-9/16
14 21 1-3/8 16-1/4 15-3/4 5 2 3-1/8 14.14 14.18 14 1／2 1-5/8
16 23-1/2 1-7/16 18-1/2 18 5 2 - 1/2 3-7/16 16.16 16.19 16.00 1／2 1-3/4
18 25 1-9/16 21 19-7/8 半 2-11/16 3-13/16 18.18 18.20 18.00 1／2 1-15/16
20. 27-1/2 1-11/16 23 22 5-11/16 2-7/8 4-1/16 20.20 20.25 20.00 1／2 2-1/8
24 32 1-7/8 27-1/4 26-1/8 6 3-1/4 4-3/8 24.25 24.25 24 1／2 2 - 1/2

300级不锈钢法兰尺寸

300级不锈钢法兰尺寸

公称管道尺寸(在)。 类300
直径
法兰
(在)。		 不。
的
螺栓		 直径
螺栓
(在)。		 直径
螺栓孔
(在)。		 闩
圆
(在)。
1／4 3-3/8 4 1／2 0.62 2
1／2 3-3/4 4 1／2 0.62 2-5/8
3／4 4-5/8 4 5／8 ０．７５ 3-1/4
1 4-7/8 4 5／8 ０．７５ 3 - 1/2
1 1/4 5-1/4 4 5／8 ０．７５ 3-7/8
1 - 1/2 6-1/8 4 3／4 0.88 4 1/2
2 六个半 8 5／8 ０．７５ 5
2 - 1/2 5 8 3／4 0.88 5-7/8
3. 81/4 8 3／4 0.88 6-5/8
3 - 1/2 9 8 3／4 0.88 7-1/4
4 10 8 3／4 0.88 7-7/8
5 11 8 3／4 0.88 9-1/4
6 12-1/2 12 3／4 0.88 10-5/8
8 15 12 7／8 1 13
10 17-1/2 16 1 1．12 15-1/4
12 20-1/2 16 1-1/8 1．25 17-3/4
14 23 20. 1-1/8 1．25 20-1/4
16 25-1/2 20. 1 1/4 1.38 22-1/2
18 28 24 1 1/4 1.38 24-3/4
20. 30-1/2 24 1 1/4 1.38 27
24 36 24 1 - 1/2 1.62 32

600# SS法兰尺寸MM

公称管道尺寸(在)。 600班
直径
法兰
(在)。		 不。
的
螺栓		 直径
螺栓
(在)。		 直径
螺栓孔
(在)。		 闩
圆
(在)。
1／4 3-3/8 4 1／2 0.62 2
1／2 3-3/4 4 1／2 0.62 2-5/8
3／4 4-5/8 4 5／8 ０．７５ 3-1/4
1 4-7/8 4 5／8 ０．７５ 3 - 1/2
1 1/4 5-1/4 4 5／8 ０．７５ 3-7/8
1 - 1/2 6-1/8 4 3／4 0.88 4 1/2
2 六个半 8 5／8 ０．７５ 5
2 - 1/2 5 8 3／4 0.88 5-7/8
3. 81/4 8 3／4 0.88 6-5/8
3 - 1/2 9 8 7／8 1 7-1/4
4 10-3/4 8 7／8 1 份81/2
5 13 8 1 1．12 10-1/2
6 14 12 1 1．12 11-1/2
8 16-1/2 12 1-1/8 1．25 13-3/4
10 20. 16 1 1/4 1.38 17
12 22 20. 1 1/4 1.38 19-1/4
14 23-3/4 20. 1-3/8 1．5 20-3/4
16 27 20. 1 - 1/2 1.62 23-3/4
18 29-1/4 20. 1-5/8 1．75 25-3/4
20. 32 24 1-5/8 1．75 28-1/2
24 37 24 1-7/8 2 33

定制尺寸不锈钢管法兰的出口商和供应商，查看孟买的最新价格表。


ANSI/ASME B16.5不锈钢法兰规范

规格: 不锈钢法兰
JIS标准 5万，1万，4万，16万2万3万，6万3千
内径 NPS≤10
钢铁材料制造商 双相钢和超双相钢、铜镍、熟铁、铬镍铁合金、低碳钢、不锈钢、哈氏合金、铸铁、合金钢、碳钢。
厚度 NPS≤18
大小 (1/2”)(48)
生产过程
  • 锻造/加工/热处理
其他类型的法兰 锻造/板/螺纹
维 EN-1092, ASME B16.48, API605, BS4504, EN1092, UNI, ISO, API7S-43, ANSI/ASME B16.5, API7S-15, MSS S44, IS 2062, ASME B16.36, DIN, AWWA C207, B16.47 Series A & B, BS1560-3.1, ISO70051, API。
压力 150 # - 2500 #
面类型 凸面，槽和小舌槽，RTJ，平面，大舌和大内阴和小内阴，搭接面。
法兰类型制造商 螺纹，搭接，承口焊接，盲板，滑套，焊接颈
法兰的应用 食品加工制造
水厂系统
石油和天然气工业
电厂工业
市政管道系统
化石燃料发电厂
核电应用
我们提供高品质的不锈钢法兰在下面的城市 哈兹拉、加尔各答、帕尼帕特、加齐阿巴德、阿布扎比、贾姆纳加尔、提鲁奇拉帕利、泗水、诺伊达、钦奈、沙迦、上海、安克莱什瓦尔、达拉斯、塔恩、古尔冈、科塔、贾姆谢德布尔、利雅得、拉吉科特、巴库、釜山、苏拉特、洞头、吉达、德黑兰、隆坡、河内、伦敦、迈苏鲁、勒克瑙、达曼、达卡、瓦赛·维拉、伊斯坦布尔、布巴内斯瓦尔、北京、米兰、多哈、，卡里安、麦纳麦、波哥大、悉尼、赖布尔、阿格拉、安伯纳斯、阿杰曼、瓦多达拉、朱拜勒、瓦皮、卡尔加里、圣保罗、印多尔、平普瑞、钦察瓦德、亚历山大、杭州、阿什本、新加坡、巴黎、芝加哥、艾哈迈达巴德、汉城、卢迪亚纳、圣地亚哥、迪拜、雅加达、新德里、斯昆德拉巴德、斋浦尔、墨西哥城、浦项、开罗、艾尔霍巴、博帕尔、曼谷、柔佛巴哈u、 巴淡岛、胡志明市、海得拉巴、古瓦哈蒂、沙阿阿拉姆、浦那、奥山、那格浦尔、马德里、法里达巴德、阿姆斯特丹、拉各斯、纳维孟买、布里斯班、昌迪加尔、多姆比夫利、维萨卡帕特南、奎松市、哥印拜多、孟买、墨尔本、纳希克、珀斯、巴特纳、休斯敦、郑州、班加鲁、卡拉奇、高知、吉隆坡。

高压不锈钢法兰公差表

ASTM A182不锈钢法兰 公差表
一个 O.D.(外径)
  • 外径(外径)≤24"时:±1/16"(1.6毫米)
  • 外径大于24"时:±1/8"(3.2毫米)
D 内径（内径）
  • 10"及更小:±1/32" (0.8 mm)
  • 12“至18”：+1/8”（3.2毫米）
  • 20"及以上:-1/16" (1.6 mm)
B 接触面直径
  • 1/16"凸面:±1/32" (0.8 mm)
  • 1/4" RF(凸起面)，T/G(舌和沟)，(公和母)，(m/f):±1/64"(0.4毫米)
J 轮毂根部的直径
  • 轮毂底座为24“或更小时：±1/16”（1.6毫米）
  • 当轮毂底座超过24"时:±1/8"(3.2毫米)
H 轮毂在焊接点的直径
  • 5"及更小:+3/32" (2.4 mm)， -1/32" (0.8 mm)
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻井
  • 圆形螺栓:±1/16" (1.6 mm)
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圆相对端面的偏心率
  • 2 1/2"和更小的±1/32"(0.8毫米)最大
  • 3"及更大±1/16" (1.6 mm)最大
C 厚度
  • 18"及更小:±1/8" (3.2 mm)， -0"
  • 20"及以上:±3/16" (4.8 mm)， -0"
K 轮毂长度
  • 10"及更小:±1/16" (1.6 mm)
  • 12"及以上:±1/8" (3.2 mm)

SS法兰重量表KG按ASME B16.5

NPS(公称管径) SORF(滑) 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松(搭接) BLRF（盲） WRNR(焊颈)
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11.5
3½ 11 12 11 11 13 12
4 13 13 13 13 17 16.5
5 15 15 15 15 20. 21
6 19 19 19 19 27 26
8 30. 30. 30. 30. 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20. 165 165 165 195 285 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

不锈钢法兰压力温度额定值

ASTM A182不锈钢法兰 压力和温度额定值
°F的温度 符合ASME B16.5标准 符合ASME B16.5的300级 按照美国机械工程师协会B16.5的要求分级400 按照ASME B16.5规定的600级 900级符合ASME B16.5 1500级符合ASME B16.5 2500级符合ASME B16.5
-20年到100年 275 720 960 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720 1080 1620 2700 4500
400 190 495 660 995 1490 2485 4140
500 170 465 620 930 1395 2330 3880
600 140 435 580 875 1310 2185 3640
650 125 430 575 860 1290 2150 3580
700 110 425 565 850 1275 2125 3540
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015 3360
850 65 395 530 790 1190 1980 3300
900 50 390 520 780 1165 1945 3240
950 35 380 510 765 1145 1910 3180
1000 20. 320 430 640 965 1605 2675
1050 20. 310 410 615 925 1545 2570
1100 20. 255 345 515 770 1285 2145
1150 20. 200 265 400 595 995 1655
1200 20. 155 205 310 465 770 1285
1250 20. 115 150 225 340 565 945
1300 20. 85 115 170 255 430 715
1350 20. 60 80 125 185 310 515
1400 20. 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230

大直径不锈钢法兰尺寸表

正常尺寸（英寸） 维 ASME B16.5尺寸尺寸1/2英寸到2又1/2英寸。
类125
类150		 类300 类400 600班 类900 类1500 类2500
英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸 毫米
1／2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11.1 9/16 14.3 9/16 14.3 9/16 14.3 7／8 22.2 7／8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 5／8 15.9 5／8 15.9 5／8 15.9 7／8 22.2 7／8 22.2 7／8 22.2
3／4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1／2 12.7 5／8 15.9 5／8 15.9 5／8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 3／4 19 3／4 19 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9/16 14.3 11/16 17．5 11/16 17．5 11/16 17．5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5／8 15.9 3／4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 １ 1/2 38.1
D2 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
１ 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17．5 13/16 20.6 7／8 22.2 7／8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 . 15.9 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3／4 19 7／8 22.2 1 25.4 1 25.4 １ 1/2 38.1 １ 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1 6 1/2 165.1 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
2个半 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7／8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

EN 1092-1 02型不锈钢法兰HS编码

法兰的HS编码 物品的描述 政策
73 铁和钢
7307 管和管件(例如，弯头，套管，接头)，铁或钢-铸件配件:
73072100 其他的,ASTM A182不锈钢：法兰 免费的
免费的

印度孟买的铁素体不锈钢短端法兰和供应商及制造商以及公制不锈钢法兰螺栓表/公差表，检查不锈钢法兰价格表。


ASME SA182不锈钢管道法兰等效长度

标准 材料NR。 爹妈 日本工业标准 废话 GOST 使用其 在
不锈钢304法兰 1.4301 S30400 SUS 304 304年s31 08Х18Н10 Z7CN18还是09年 X5CrNi18-10
不锈钢304L法兰 1.4306 / 1.4307 S30403 SUS 304升 3304年s11 03Х18Н11 Z3CN18量10 X2CrNi18-9 / X2CrNi19-11
不锈钢304H法兰 1.4301 S30409 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
不锈钢310法兰 1.4841 S31000 SUS 310 310S24 20 ch25n20s2 - - - - - - X15CrNi25-20
不锈钢310法兰 1.4845 S31008 SUS 310年代 310S16 20Ch23N18 - - - - - - X8CrNi25-21
不锈钢310H法兰 - - - - - - S31009 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
不锈钢316法兰 1.4401/1.4436 S31600 SUS 316 316年s31 / 316 s33 - - - - - - Z7CND17 11公/ 02 X5CrNiMo17-12-2 / X3CrNiMo17-13-3
不锈钢316L法兰 1.4404/1.4435 S31603 不锈钢316L 316年s11 / 316向 03Ch17N14M3/03Ch17N14M2 Z3CND17列车11公/ 02 / Z3CND18检测14 03 X2CrNiMo17-12-2 / X2CrNiMo18-14-3
不锈钢316H法兰 1.4401 S31609 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
不锈钢316Ti法兰/坚固> 1.4571 S31635 不锈钢316Ti 320S31 08年ch17n13m2t Z6CNDT17量123 X6CrNiMoTi17-12-2
不锈钢317法兰 1.4449 S31700 SUS317 - - - - - - - - - - - - - - - - - - - - - - - -
不锈钢317L法兰 1.4438 S31703 SUS317L - - - - - - - - - - - - - - - - - - X2CrNiMo18-15-4
不锈钢321法兰 1.4541 S32100 SUS 321 - - - - - - - - - - - - - - - - - - X6CrNiTi18-10
不锈钢321H法兰 1.4878 S32109 SUS 321 h - - - - - - - - - - - - - - - - - - X12CrNiTi18-9
不锈钢347法兰 1.4550 S34700 SUS 347 - - - - - - 08年ch18n12b - - - - - - X6CrNiNb18-10
不锈钢347H法兰 1.4961 S34709 SUS 347 h - - - - - - - - - - - - - - - - - - X6CrNiNb18-12
不锈钢904L法兰 1.4539 N08904 SUS 904升 904年向 STS 317 j5l Z2 NCDU 25-20 X1NiCrMoCu25-20-5

EN 1092-2 PN16不锈钢法兰垫片

正常管尺寸 垫圈内径（仪表内）
 垫片外径(外径)
150磅 300磅 400磅 600磅 900磅
1／2 0．84 1.875 2.125 2.125 2.125 2．50
3／4 1．06 2．25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3.50
１ 1/2 1.91 3.375 3．75 3．75 3．75 3.875
2 2．38 4.125 4.375 4.375 4.375 5.625
2个半 2．88 4.875 5.125 5.125 5.125 6.50
3. 3.50 5.375 5.875 5.875 5.875 6.625
4 4.50 6.875 7.125 7．00 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12.00 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625 16.50 18.00 19.625

ASTM A182不锈钢法兰的应用

  • ASTM A182石油和天然气工业用不锈钢法兰

  • 核电/核电厂不锈钢法兰

  • 工业锅炉用高压不锈钢法兰

  • 发电厂用不锈钢管法兰

  • 用于冷凝器的不锈钢短端法兰

  • 不锈钢地板法兰换热器

  • 船用不锈钢机械连接法兰

  • 化石燃料发电厂用大直径不锈钢法兰



不锈钢机械连接法兰的化学成分

倪
8 - 11
8 - 11
8 - 11
菲
平衡
Cr
18 - 20
18 - 20
18 - 20
C
0.08最大
0.08最大
0.035最大
如果
0.75最大
0.75最大
0.75最大
锰
2最大
2最大
2最大
P
0.040最大
0.040最大
0.040最大
年代
0.030最大
0.030最大
0.030最大
N
0.10 - 0.16
0.10 - 0.16

150级高压不锈钢法兰垫片尺寸/重量/尺寸表/规格/压力温度额定值/厚度表，我们生产ANSI B16.5 SS优质地板法兰。

不锈钢短端法兰的力学性能

类型 爹妈 抗拉
(ksi)最低		 收益率
(ksi)最低		 伸长
最低限度		 Hardnes
(布氏硬度)最大		 硬度
(洛氏B)最大值
不锈钢304法兰 S30400 75 30. 40% 2” 183 88
不锈钢304L法兰 S30403 70 30. 40% 2” 183 88
不锈钢310法兰 S31000 75 30. 40% 2” 217 95
不锈钢310S法兰 S31008 75 30. 40% 2” 217 95
不锈钢316法兰 S31600 75 30. 40% 2” 217 95
不锈钢316L法兰 S31603 70 25 35% 2” 217 95
不锈钢317法兰 S31700 75 30. 35% 2” 217 95
不锈钢317L法兰 S31703 75 30. 35% 2” 217 95
不锈钢321法兰 S32100 75 30. 40% 2” 183 88
不锈钢347法兰 S34700 75 30. 40% 2” 183 88

公制不锈钢法兰的热处理要求

Gr。 热 奥氏体化和解析 冷却 淬火 回火
类型的治疗 温度、最低(°F) 媒体 很酷的 温度
ASTM A182 304不锈钢法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
ASTM A182不锈钢304H法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
ASTM A182不锈钢304L法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
F 304 n 解决方案 1900年[1040] 液体 500年[260] B
F 304 ln 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
ASTM A182不锈钢310H法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
ASTM A182不锈钢310法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
ASTM A182不锈钢310H法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
F 解决方案 1900 - 2010 (1050 - 1100) 液体 500年[260] B
310摩尔 治疗和
淬火
ASTM A182不锈钢法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
ASTM A182不锈钢316H法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
ASTM A182不锈钢316L法兰 解决方案 1900年[1040] 液体 500年[260] BB
治疗和
淬火
F316N 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
F 316 ln 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
F316Ti 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
ASTM A182不锈钢317法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
ASTM A182不锈钢317L法兰 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
S31727 解决方案 1975 - 2155 (1080 - 1180) 液体 500年[260] B
治疗和
淬火
S32053 解决方案 1975 - 2155 (1080 - 1180) 液体 500年[260] B
治疗和
淬火
F347 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
F 347 h 解决方案 2000年[1095] 液体 500年[260] B
治疗和
淬火
F 348 解决方案 1900年[1040] 液体 500年[260] B
治疗和
淬火
F 348 h 解决方案 2000年[1095] 液体 500年[260] BB
治疗和
淬火
ASTM A182不锈钢321法兰 解决方案 1900年[1040] 液体 500年[260]
治疗和
淬火
ASTM A182不锈钢F321H法兰 解决方案 2000年[1095] 液体 500年[260] B
治疗和

获得EN 1092-1 PN16 SS机械连接法兰在印度孟买销售，我们在印度生产不锈钢排气法兰，交货最快。

MSS SP-44不锈钢法兰厚度

ANSI B16.5法兰壁厚
标准管径(NPS) 外径（表外） 原理图10 原理图20 原理图30 STD墙外尺寸 原理图40 原理图60 外径Hvy外径 80年计划 100年计划 120年计划 140年计划 160年计划 XX Hvy
½ 0．84 0.083 ．.. ．.. 0.109 0.109 ．.. 0.147 0.147 ．.. ．.. ．.. 0.188 0.294
¾ 1．05 0.083 ．.. ．.. 0.113 0.113 ．.. 0.154 0.154 ．.. ．.. ．.. 0.219 0.308
1 1.315 0.109 ．.. ．.. 0.133 0.133 ．.. 0.179 0.179 ．.. ．.. ．.. 0．25 0.358
1¼ 1.66 0.109 ．.. ．.. 0．14 0．14 ．.. 0.191 0.191 ．.. ．.. ．.. 0．25 0.382
1½ 1．9 0.109 ．.. ．.. 0.145 0.145 ．.. 0．2 0．2 ．.. ．.. ．.. 0.281 0．4
2 2.375 0.109 ．.. ．.. 0.154 0.154 ．.. 0.218 0.218 ．.. ．.. ．.. 0.344 0.436
2½ 2.875 0．12 ．.. ．.. 0.203 0.203 ．.. 0.276 0.276 ．.. ．.. ．.. 0.375 0.552
3. 3．5 0．12 ．.. ．.. 0.216 0.216 ．.. 0．3 0．3 ．.. ．.. ．.. 0.438 0．6
3½ 4 0．12 ．.. ．.. 0.226 0.226 ．.. 0.318 0.318 ．.. ．.. ．.. ．.. 0.636
4 4．5 0．12 ．.. ．.. 0.237 0.237 ．.. 0.337 0.337 ．.. 0.438 ．.. 0.531 0.674
5 5.563 0.134 ．.. ．.. 0.258 0.258 ．.. 0.375 0.375 ．.. 0．5 ．.. 0.625 ０．７５
6 6.625 0.134 ．.. ．.. 0.28 0.28 ．.. 0.432 0.432 ．.. 0.562 ．.. 0.719 0.864
8 8.625 0.148 0．25 0.277 0.322 0.322 0.406 0．5 0．5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0．25 0.307 0.365 0.365 0．5 0．5 0.594 0.719 0.844 1 1.125 1
12 12.75 0．18 0．25 ０．３３ 0.375 0.406 0.562 0．5 0.688 0.844 1 1.125 1.312 1
14 14 0．25 0.312 0.375 0.375 0.438 0.594 0．5 ０．７５ 0.938 1.094 1．25 1.406 ．..
16 16 0．25 0.312 0.375 0.375 0．5 0.656 0．5 0.844 1.031 1.219 1.438 1.594 ．..
18 18 0．25 0.312 0.438 0.375 0.562 ０．７５ 0．5 0.938 1.156 1.375 1.562 1.781 ．..
20. 20. 0．25 0.375 0．5 0.375 0.594 0.812 0．5 1.031 1.281 1．5 1．75 1.969 ．..
22 22 0．25 ．.. ．.. 0.375 ．.. ．.. 0．5 ．.. ．.. ．．．． ．．．． ．．．． ．．．．
24 24 0．25 0.375 0.562 0.375 0.688 0.969 0．5 1.219 1.531 1.812 2.062 2.344 ．．．．
26 26 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
30. 30. 0.312 0．5 0.625 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
36 36 0.312 0．5 0.625 0.375 ０．７５ ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
40 40 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
42 42 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．
48 48 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．

不锈钢法兰螺栓和螺母尺寸表

150#法兰符合ANSI B16.5 300#法兰符合ANSI B16.5 符合ANSI B16.5的600#法兰
正常管尺寸 #螺柱和螺栓 螺栓和螺栓的直径 钉的长度 #螺柱和螺栓 螺栓和螺栓的直径 螺栓长度 #螺柱和螺栓 螺栓和螺栓的直径 钉的长度
1/16的射频 环槽面 1/16的射频 环槽面 1/4射频 环槽面
1／2 4 0．50 2 - - - - - - 4 0．50 2 - 1/2 3. 4 0．50 3. 3.
3／4 4 0．50 2 - 1/2 - - - - - - 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 4 0．50 2 - 1/2 3. 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 1/4 4 0．50 4 3-1/4 4 0．63 3-1/4 3-3/4 4 0．63 3-3/4 3-3/4
1 - 1/2 4 0．50 4 3-1/4 4 ０．７５ 3 - 1/2 4 4 ０．７５ 4-1/4 4-1/4
2 4 0．63 3-1/4 3-3/4 8 0．63 3 - 1/2 4 8 0．63 4-1/4 4-1/4
2 - 1/2 4 0．63 3 - 1/2 4 8 ０．７５ 4 4 1/2 8 ０．７５ 4-3/4 4-3/4
3. 4 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 4-3/4 8 ０．７５ 5 5
3 - 1/2 8 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 5 8 0.88 半 半
4 8 0．63 3 - 1/2 4 8 ０．７５ 4 1/2 5 8 0.88 5-3/4 5-3/4
5 8 ０．７５ 3-3/4 4-1/4 8 ０．７５ 4-3/4 5-1/4 8 1．00 六个半 六个半
6 8 ０．７５ 4 4 1/2 12 ０．７５ 4-3/4 半 12 1．00 6-3/4 6-3/4
8 8 ０．７５ 4-1/4 4-3/4 12 0.88 半 6 12 1.13 5 7-3/4
10 12 0.88 4 1/2 5 16 1．00 6-1/4 6-3/4 16 1．25 份81/2 份81/2
12 12 0.88 4-3/4 5-1/4 16 1.13 6-3/4 7-1/4 20. 1．25 8-3/4 8-3/4
14 12 1．00 5-1/4 5-3/4 20. 1.13 7 5 20. 1.38 9-1/4 9-1/4
16 16 1．00 5-1/4 5-3/4 20. 1．25 5 8 20. １．５０ 10 10
18 16 1.13 5-3/4 6-1/4 24 1．25 7-3/4 81/4 20. 1.63 10-3/4 10-3/4
20. 20. 1.13 6-1/4 6-3/4 24 1．25 8 8-3/4 24 1.63 11-1/4 11-1/2
24 20. 1．25 6-3/4 7-1/4 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 1500#法兰符合ANSI B16.5 2500#法兰符合ANSI B16.5
正常管尺寸 #螺柱和螺栓 螺栓和螺柱的直径 螺栓长度 #螺柱和螺栓 螺栓和螺栓的直径 钉的长度 #螺柱和螺栓 螺栓和螺栓的直径 钉的长度
1/4射频 环槽面 1/4射频 环槽面 1/4射频 环槽面
1／2 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-3/4 4-3/4
3／4 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 半 半
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 半 半 4 1．00 半 半 4 1.13 6-3/4 6-3/4
2 8 0.88 5-3/4 5-3/4 8 0.88 5-3/4 5-3/4 8 1．00 7 7
2 - 1/2 8 1．00 6-1/4 6-1/4 8 1．00 6-1/4 6-1/4 8 1.13 7-3/4 8
3. 8 0.88 5-3/4 5-3/4 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3/4 6-3/4 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 5 5 8 １．５０ 9-3/4 9-3/4 8 1．75 11-3/4 12-1/4
6 12 1.13 5 7-3/4 12 1.38 10-1/4 10-1/2 8 2．00 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 11-1/2 11-3/4 12 2．00 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2．50 19-1/4 20.
12 20. 1.38 10 10 16 2．00 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20. １．５０ 10-3/4 11 16 2．25 16 16-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
16 20. 1.63 11-1/4 11-1/2 16 2．50 17-1/2 18-1/2 - - - - - - - - - - - - - - - - - - - - - - - -
18 20. 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20. 20. 2．00 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20. 2．50 17-1/4 18 16 3.50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

不锈钢法兰扭矩表

以英寸为单位的尺寸 尺寸在毫米 缺陷Max。径向投影
没有比锯齿底部更深的了，毫米 比锯齿底部更深，毫米
1／2 15 3．0 1．5
3／4 20. 3．0 1．5
1 25 3．0 1．5
1 1/4 32 3．0 1．5
１ 1/2 40 3．0 1．5
2 50 3．0 1．5
2个半 65 3．0 1．5
3. 80 4．5 1．5
3 1/2 90 6．0 3．0
4 One hundred. 6．0 3．0
5 125 6．0 3．0
6 150 6．0 3．0
8 200 8 4．5
10 250 8 4．5
12 300 8 4．5
14 350 8 4．5
16 400 10．0 4．5
18 450 12 6．0
20. 500 12 6．0
24 600 12 6．0

在购买ASTM A182不锈钢法兰之前，请查看市场价格

BS EN 10204, 4英寸，300级射频，不锈钢焊接颈法兰
BS EN 10204，4英寸，300级，RF，不锈钢焊接颈法兰
pn50, dn100, B16.5, RF，不锈钢盲法兰
Pn 50, dn 100, b16.5, rf，不锈钢盲法兰
不锈钢2英寸，150LB，不锈钢滑法兰
2英寸,150磅,365亚博
1英寸，SCH 80，ANSI B16.5，不锈钢304法兰
1英寸，SCH 80, ANSI B16.5，不锈钢304法兰
4英寸，600级，SCH 20，凸起面，不锈钢304L法兰
4 In, 600 Class, SCH 20, Raised Face，不锈钢304L法兰
6英寸，300#，SCH 80, 310不锈钢法兰
6英寸，300#，SCH 80，不锈钢310法兰
900lb, 10英寸，射频，不锈钢316法兰
900lb, 10英寸，RF，不锈钢316法兰
300#，12英寸，ASME B16.48，SCH 80，不锈钢316L法兰
300#， 12英寸，ASME B16.48, SCH 80，不锈钢316L法兰
ASME B16.5, 4英寸，150级，不锈钢317L法兰
ASME B16.5, 4英寸，150级，不锈钢317L法兰
2英寸，ISO, 2500级，321不锈钢法兰
2英寸，ISO, 2500级，不锈钢321法兰
10英寸，150级，SCH 40, RF，不锈钢347法兰
10英寸，150级，SCH 40，RF，不锈钢347法兰
150类，8英寸，SCH 40, ASME B16.36，不锈钢904L法兰
150类，8英寸，SCH 40, ASME B16.36，不锈钢904L法兰
12英寸，300#，不锈钢胶泥凸缘
12英寸，300#，不锈钢胶泥凸缘
12英寸，150 LB, SCH 40不锈钢平板法兰
12英寸，150 LB, SCH 40不锈钢平板法兰


一些国家，我们提供了各种类型的工业SS管道法兰最近:

150类，4英寸，SCH 10，不锈钢焊接颈法兰 新加坡，南非，巴林
8英寸，300级，不锈钢盲法兰 英国，澳大利亚，菲律宾，尼日利亚
150lb, 10英寸，SCH 20, RF，不锈钢滑块法兰 UAE、香港、阿曼、马来西亚
PN16, DN80, EN1092-2, RF，不锈钢焊接法兰 伊朗，智利，新加坡，意大利
类别600,RF, STD, dn200，锻造，不锈钢螺纹法兰 挪威、土耳其、阿拉伯联合酋长国(阿联酋)、马来西亚
AMSE B16.5, SCH 30S, 2英寸，不锈钢搭接法兰 马来西亚，欧洲，英国，阿联酋
ASME B16.5，900LB，不锈钢长焊颈法兰 比利时，菲律宾，达曼-KSA，印度尼西亚。
bs10 D级，16英寸，STD孔，SS眼镜盲法兰 泰国，欧洲，卡塔尔，法国。
1500类，ANSI B16.5, 2英寸，RF, SS环形连接法兰 泰国、德国、马来西亚、捷克
300LB, SCH 20, 4英寸，凸面，SS凸面法兰 孟加拉国、马来西亚、芬兰、美国
SCH 30, FF, Class 150 LB, 6英寸，SS异径法兰 科威特，南非，沙特阿拉伯，巴西
8英寸，右端，SCH 20，300#，不锈钢公制法兰 俄罗斯，马来西亚，荷兰，迪拜
SCH 120，RF，12英寸，2500级，不锈钢孔板法兰 英国，墨西哥，埃及，西班牙
2500lb, ASA B16.5, RF, 6英寸，SS水坑法兰 艾灵顿-美国，波兰，英国，加拿大
