参考ASTM A182 F304 SS焊接颈法兰尺寸按ASME B16.5和最新SA Gr 316 WNRF法兰价格表/重量表。


焊接颈法兰通过螺栓相互连接，并通过焊接或螺纹与管道系统连接。我们有一个巨大的不锈钢焊接颈法兰采用优质不锈钢制作而成。的ASTM A182 F304不锈钢焊接颈法兰是在高温和低温下使用的理想选择，它们有不同的形状，有不同的用途。的SS焊颈法兰可根据所有工业标准定制尺寸。我们也生产SA Gr 316 WNRF法兰这是非常划算的，耐腐蚀，足够坚固，以承受恶劣的条件。我们是不锈钢焊接颈法兰制造商在印度与最优惠的价格。

的ASME B16.5焊接颈法兰是一种焊接式法兰，整体浇铸或锻造而成的锥形颈。然后将其焊接到管道系统上。的ASTM A182 SS WNRF法兰法兰由18%的铬和8%的镍组成的奥氏体钢制成，正是这种成分使法兰坚固且耐腐蚀。我们也生产不同等级的钢法兰，如不锈钢316L焊接颈法兰它的碳含量低，是世界上最常用的法兰之一。我们也生产321级长焊接颈法兰该成分含有钛，防止焊接时碳化物析出。

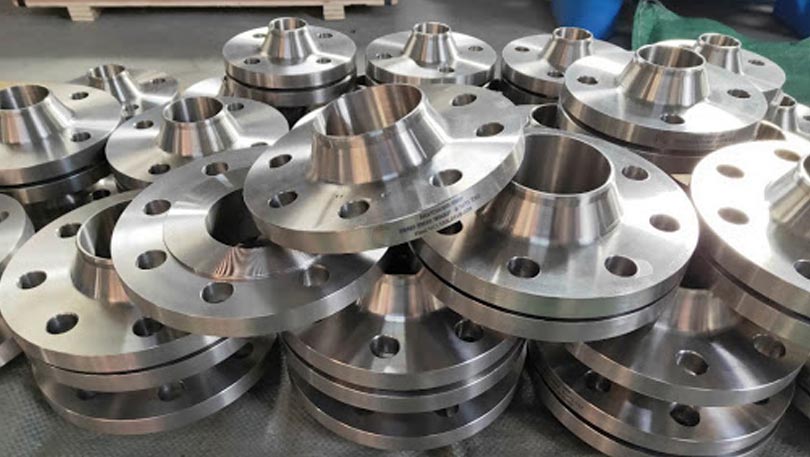

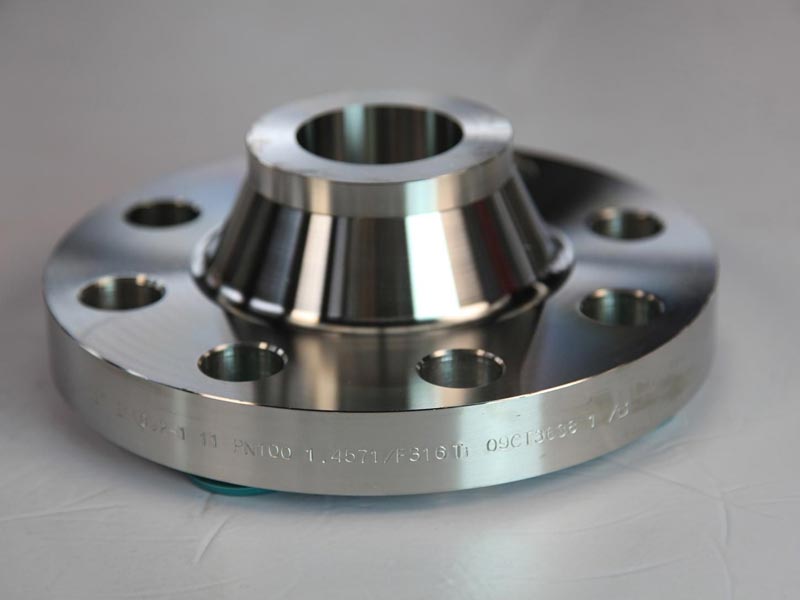

不锈钢焊接颈法兰

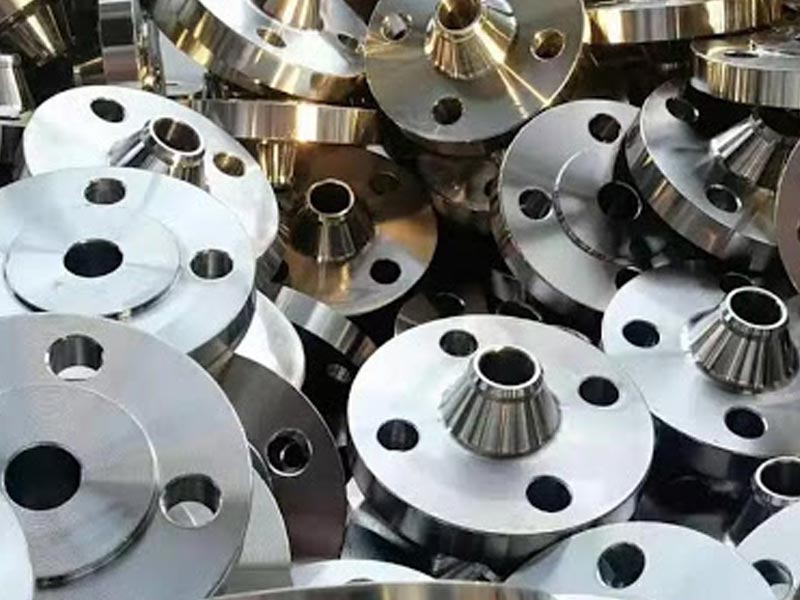

ASTM A182 F304焊接颈法兰

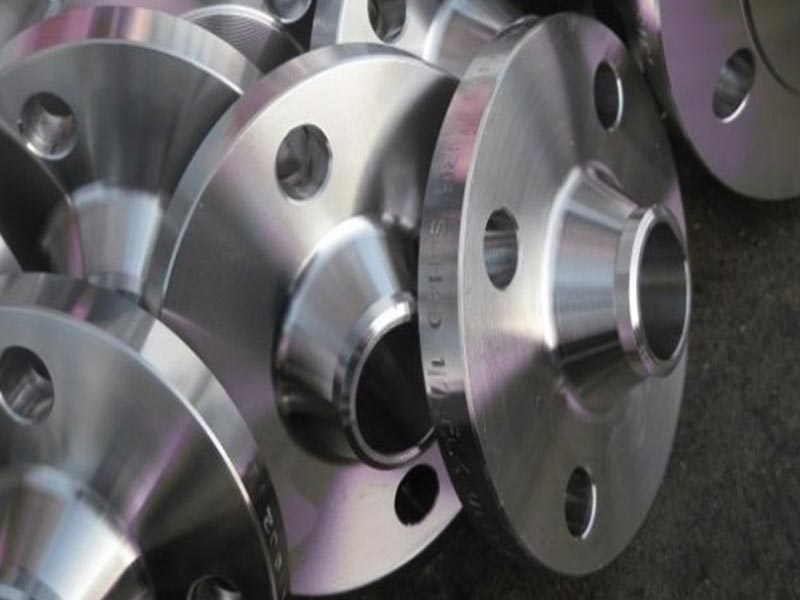

ASME B16.5焊接颈法兰
不锈钢316 WNRF法兰符合ANSI B16.5


ASTM A182不锈钢焊接颈法兰

表的内容



不锈钢焊接颈法兰价格表

描述 印度卢比价格(每件)
不锈钢焊接颈法兰
2 x 150# x SCH STD 650.00
3 x 150# x SCH STD 900.00
4 x 150# x SCH STD 1050.00
6 x 150# x SCH STD 1800.00
8 x 150# x SCH STD 2200.00
10 x 150# x SCH STD 2500.00
12 x 150# x SCH STD 3000.00

亚博app赌博怎么赢钱印度Rajendra Piping & Fittings SS WNRF法兰制造商。请致电+91(22)- 6743 8321或电邮至info@rpfindia.com．


印度最大的ASME B16.5焊接颈法兰制造商之一


ASME B16.5焊接颈法兰材料规范

规范: 不锈钢焊接颈法兰
JIS标准 5万，1万，4万，16万2万3万，6万3千
孔直径法兰尺寸 NPS≤10
标准尺寸制造商 EN-1092法兰、ASME B16.48法兰、API605法兰、BS4504法兰、EN1092法兰、UNI法兰、ISO法兰、API7S-43法兰、ANSI/ASME B16.5法兰、API7S-15法兰、MSS S44法兰、IS 2062法兰、ASME B16.36法兰、DIN法兰、AWWA C207法兰、B16.47 A、B系列法兰、BS1560-3.1法兰、ISO70051法兰、API法兰。
最小压力 150 # - 2500 #
法兰面类型 凸面，槽和小舌槽，RTJ，平面，大舌和大内阴和小内阴，搭接面。
前六种类型的法兰 螺纹法兰、搭接法兰、承口焊接法兰、盲法兰、搭接法兰、焊颈法兰
标准材料 采购产品双相钢和超级双相钢，铜镍，锻铁，英科乃尔，软钢，不锈钢，哈氏合金，铸铁，合金钢，碳钢。
厚度长度 NPS≤18
大小 (1/2”)(48)
生产过程
  • 锻造/加工/热处理
其他类型法兰 锻造/板/螺纹
最大的独立分销商 卢迪亚纳、圣地亚哥、迪拜、雅加达、新德里、西康德拉巴德、斋浦尔、墨西哥城、普chong、开罗、Al-Khobar、博帕尔、曼谷、新佛巴鲁、巴淡、胡志明市、海得拉巴、古瓦哈蒂、沙阿拉姆、浦那、Oyama、那格浦尔、马德里、法里达巴德、阿姆斯特丹、拉各斯、新孟买、布里斯班、昌迪加尔、东比夫利、维萨卡帕特南、奎松市、哥印拜陀、孟买、墨尔本、纳希克、珀斯、巴特那、休斯顿、郑州、班加罗尔、卡拉奇、科钦、吉隆坡、德里、哈兹拉、加尔各答、帕尼帕特、加济阿巴德、阿布扎比、贾姆纳加尔、蒂鲁奇拉帕利、泗水、诺伊达、金奈、沙迦、上海、安克雷什瓦、达拉斯、塔那、古尔加翁、哥打、贾姆谢普尔、利雅得、拉杰果德、巴库、釜山、苏拉特、vong - tau、吉达、德黑兰、吉隆坡、河内、伦敦、迈苏鲁、勒克瑙、达曼、达卡、瓦萨伊-维拉、伊斯坦布尔、布巴内斯瓦尔、北京、米兰、多哈、卡利扬、麦纳麦、波哥大、悉尼、赖普尔、阿格拉、安伯纳斯、阿吉曼、瓦杜达拉、朱拜勒、瓦皮、卡尔加里、圣保罗、印多尔、皮姆普里-钦奇瓦德、亚历山大、杭州、阿什伯恩、新加坡、巴黎、芝加哥、艾哈迈达巴德、首尔。
应用程序 石油和天然气工业
电厂工业
食品加工及制造业
水厂系统
化石燃料发电厂
核能的应用
市政管道系统

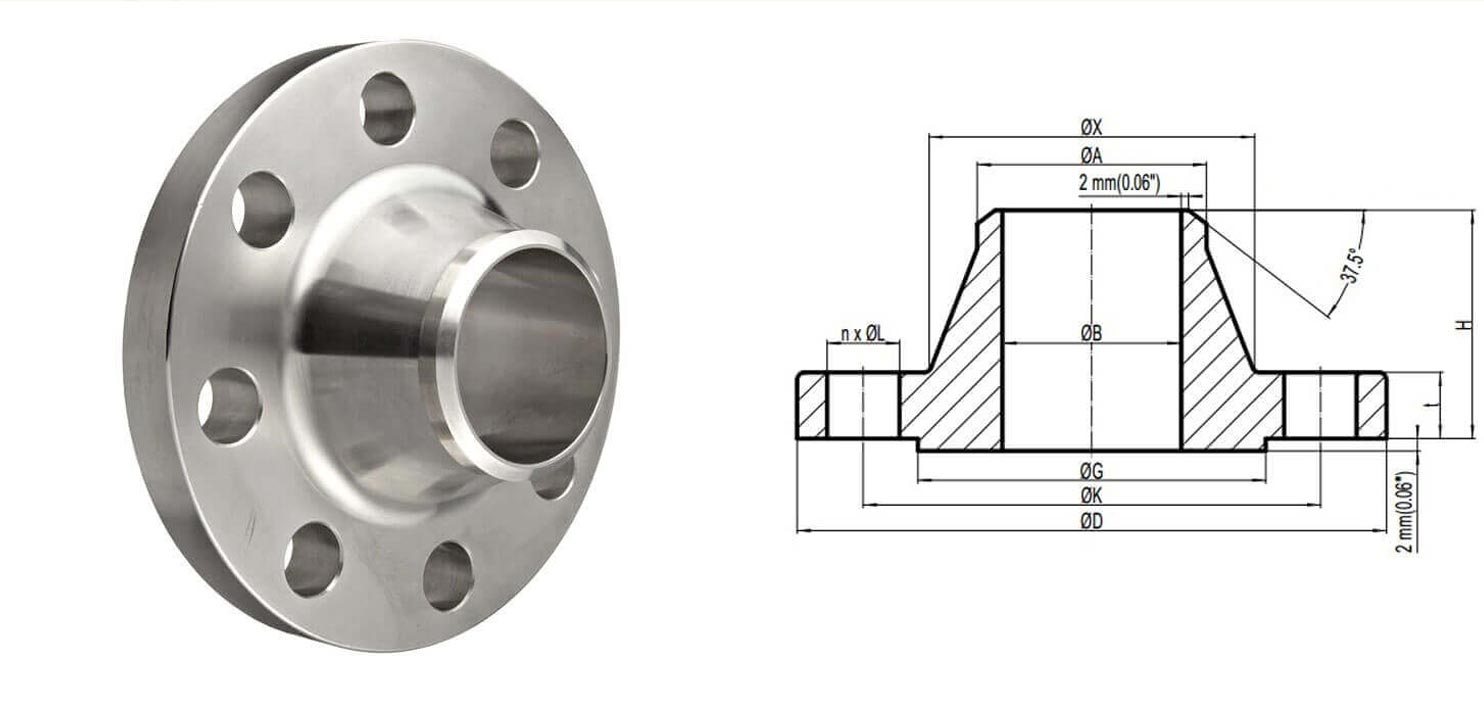

不锈钢焊接颈法兰尺寸

不锈钢焊接颈法兰尺寸

类别150焊接颈法兰尺寸

NPS(普通管道通径)通径，单位为英寸 NPS(普通管道尺寸)管道尺寸，单位为毫米 介绍过o。d。邓肯(外径) 法兰壁厚 中心外直径 焊缝颈外径 对焊长度 生Daimeter 凸面直径 凸起面高度 纤毛运动 焊接面
一个 B C D E F G H 我 J
1／2 15 90 9.6 30. 21．3 46 - 34.9 2 60.3 1．6
3／4 20. One hundred. 11.2 38 26.7 51 42.9 2 69.9 1．6
1 25 110 12．7 49 33.4 54 50.8 2 79.4 1．6
1 1/4 32 115 14．3 59 42.2 56 63.5 2 88.9 1．6
１ 1/2 40 125 15.9 65 48.3 60 73 2 98.4 1．6
2 50 150 17．5 78 60.3 62 92.1 2 120.7 1．6
2个半 65 180 20.7 90 73 68 104.8 2 139.7 1．6
3. 80 190 22.3 108 88.9 68 127 2 152.4 1．6
3 1/2 90 215 22.3 122 101.6 70 139.7 2 177.8 1．6
4 One hundred. 230 22.3 135 114.3 75 157.2 2 190.5 1．6
5 125 255 22.3 164 141.3 87 185.7 2 215.9 1．6
6 150 280 23.9 192 168.3 87 215.9 2 241.3 1．6
8 200 345 27 246 219.1 One hundred. 269.9 2 298.5 1．6
10 250 405 28.6 305 273 One hundred. 323.8 2 362 1．6
12 300 485 30.2 365 323.8 113 381 2 431.8 1．6
14 350 535 33.4 400 355.6 125 412.8 2 476.3 1．6
16 400 595 35 457 406.4 125 469.9 2 539.8 1．6
18 450 635 38.1 505 457.2 138 533.4 2 577.9 1．6
20. 500 700 41.3 559 508 143 584.2 2 635 1．6
24 600 815 46．1 663 610 151 692.2 2 749.3 1．6

300级焊接颈法兰尺寸，单位为MM

NPS(普通管道通径)通径，单位为英寸 NPS(普通管道尺寸)管道尺寸，单位为毫米 介绍过o。d。邓肯(外径) 法兰壁厚 介绍过o。d。邓肯中心()Daimeter外 介绍过o。d。邓肯焊颈()Daimeter外 对焊长度 生Daimeter 凸面直径 凸起面高度 纤毛运动 焊接面
一个 B C D E F G H 我 J
1／2 15 95 12．7 38 21．3 51 参考笔记 34.9 2 66.7 1．6
3／4 20. 115 14．3 48 26.7 56 42.9 2 82.6 1．6
1 25 125 15.9 54 33.4 60 50.8 2 88.9 1．6
1 1/4 32 135 17．5 64 42.2 64 63.5 2 98.4 1．6
１ 1/2 40 155 19．1 70 48.3 67 73 2 114.3 1．6
2 50 165 20.7 84 60.3 68 92.1 2 127 1．6
2个半 65 190 23.9 One hundred. 73 75 104.8 2 149.2 1．6
3. 80 210 27 117 88.9 78 127 2 168.3 1．6
3 1/2 90 230 28.6 133 101.6 79 139.7 2 184.2 1．6
4 One hundred. 255 30.2 146 114.3 84 157.2 2 200 1．6
5 125 280 33.4 178 141.3 97 185.7 2 235 1．6
6 150 320 35 206 168.3 97 215.9 2 269.9 1．6
8 200 380 39.7 260 219.1 110 269.9 2 330.2 1．6
10 250 445 46．1 321 273 116 323.8 2 387.4 1．6
12 300 520 49.3 375 323.8 129 381 2 450.8 1．6
14 350 585 52.4 425 355.6 141 412.8 2 514.4 1．6
16 400 650 55.6 483 406.4 144 469.9 2 571.5 1．6
18 450 710 58.8 533 457 157 533.4 2 628.6 1．6
20. 500 775 62 587 508 160 584.2 2 685.8 1．6
24 600 915 68.3 702 610 167 692.2 2 812.8 1．6

400级焊接颈法兰尺寸

NPS(普通管道通径)通径，单位为英寸 NPS(普通管道尺寸)管道尺寸，单位为毫米 介绍过o。d。邓肯(外径) 法兰壁厚 介绍过o。d。邓肯中心()Daimeter外 介绍过o。d。邓肯焊颈()Daimeter外 对焊长度 生Daimeter 凸面直径 凸起面高度 纤毛运动 焊接面
一个 B C D E F G H 我 J
1／2 15 95 14．3 38 21．3 52 - 34.9 7 66.7 1．6
3／4 20. 115 15.9 48 26.7 57 42.9 7 82.6 1．6
1 25 125 17．5 54 33.4 62 50.8 7 88.9 1．6
1 1/4 32 135 20.7 64 42.2 67 63.5 7 98.4 1．6
１ 1/2 40 155 22.3 70 48.3 70 73 7 114.3 1．6
2 50 165 25.4 84 60.3 73 92.1 7 127 1．6
2个半 65 190 28.6 One hundred. 73 79 104.8 7 149.2 1．6
3. 80 210 31.8 117 88.9 83 127 7 168.3 1．6
3 1/2 90 230 35 133 101.6 86 139.7 7 184.2 1．6
4 One hundred. 255 35 146 114.3 89 157.2 7 200 1．6
5 125 280 38.1 178 141.3 102 185.7 7 235 1．6
6 150 320 41.3 206 168.3 103 215.9 7 269.9 1．6
8 200 380 47.7 260 219.1 117 269.9 7 330 1．6
10 250 445 54 321 273 124 323.8 7 387.4 1．6
12 300 520 57.2 375 323.8 137 381 7 450.8 1．6
14 350 585 60.4 425 355.6 149 412.8 7 514.4 1．6
16 400 650 63.5 483 406.4 152 469.9 7 571.5 1．6
18 450 710 66.7 533 457 165 533.4 7 628.6 1．6
20. 500 775 69.9 587 508 168 584.2 7 685.8 1．6
24 600 915 76．2 702 610 175 692.2 7 812.8 1．6

600级焊接颈法兰尺寸

NPS(普通管道通径)通径，单位为英寸 NPS(普通管道尺寸)管道尺寸，单位为毫米 介绍过o。d。邓肯(外径) 法兰壁厚 介绍过o。d。邓肯中心()Daimeter外 介绍过o。d。邓肯焊颈()Daimeter外 对焊长度 生Daimeter 凸面直径 凸起面高度 纤毛运动 焊接面
一个 B C D E F G H 我 J
1／2 15 95 14．3 38 21．3 52 - 34.9 7 66.7 1．6
3／4 20. 115 15.9 48 26.7 57 42.9 7 82.6 1．6
1 25 125 17．5 54 33.4 62 50.8 7 88.9 1．6
1 1/4 32 135 20.7 64 42.2 67 63.5 7 98.4 1．6
１ 1/2 40 155 22.3 70 48.3 70 73 7 114.3 1．6
2 50 165 25.4 84 60.3 73 92.1 7 127 1．6
2个半 65 190 28.6 One hundred. 73 79 104.8 7 149.2 1．6
3. 80 210 31.8 117 88.9 83 127 7 168.3 1．6
3 1/2 90 230 35 133 101.6 86 139.7 7 184.2 1．6
4 One hundred. 275 38.1 152 114.3 102 157.2 7 215.9 1．6
5 125 330 44.5 189 141.3 114 185.7 7 266.7 1．6
6 150 355 47.7 222 168.3 117 215.9 7 292.1 1．6
8 200 420 55.6 273 219.1 133 269.9 7 349.2 1．6
10 250 510 63.5 343 273 152 323.8 7 431.8 1．6
12 300 560 66.7 400 323.8 156 381 7 489 1．6
14 350 605 69.9 432 355.6 165 412.8 7 527 1．6
16 400 685 76．2 495 406.4 178 469.9 7 603.2 1．6
18 450 745 82.6 546 457 184 533.4 7 654 1．6
20. 500 815 88.9 610 508 190 584.2 7 723.9 1．6
24 600 940 101.6 718 610 203 692.2 7 838.2 1．6

900级焊接颈法兰尺寸，单位为MM

NPS(普通管道通径)通径，单位为英寸 NPS(普通管道尺寸)管道尺寸，单位为毫米 介绍过o。d。邓肯(外径) 法兰壁厚 介绍过o。d。邓肯中心()Daimeter外 介绍过o。d。邓肯焊颈()Daimeter外 对焊长度 生Daimeter 凸面直径 凸起面高度 纤毛运动 焊接面
一个 B C D E F G H 我 J
1／2 15 120 22.3 38 21．3 60 参考笔记 34.9 7 82.6 1．6
3／4 20. 130 25.4 44 26.7 70 42.9 7 88.9 1．6
1 25 150 28.6 52 33.4 73 50.8 7 101.6 1．6
1 1/4 32 160 28.6 64 42.2 73 63.5 7 111.1 1．6
１ 1/2 40 180 31.8 70 48.3 83 73 7 123.8 1．6
2 50 215 38.1 105 60.3 102 92.1 7 165.1 1．6
2个半 65 245 41.3 124 73 105 104.8 7 190.5 1．6
3. 80 240 38.1 127 88.9 102 127 7 190.5 1．6
4 One hundred. 290 44.5 159 114.3 114 157.2 7 235 1．6
5 125 350 50.8 190 141.3 127 185.7 7 279.4 1．6
6 150 380 55.6 235 168.3 140 215.9 7 317.5 1．6
8 200 470 63.5 298 219.1 162 269.9 7 393.7 1．6
10 250 545 69.9 368 273 184 323.8 7 469.9 1．6
12 300 610 79.4 419 323.8 200 381 7 533.4 1．6
14 350 640 85.8 451 355.6 213 412.8 7 558.8 1．6
16 400 705 88.9 508 406.4 216 469.9 7 616 1．6
18 450 785 101.6 565 457 229 533.4 7 685.8 1．6
20. 500 855 108 622 508 248 584.2 7 749.3 1．6
24 600 1040 139.7 749 610 292 692.2 7 901.7 1．6

1500级焊接颈法兰尺寸(MM)

在英寸大小 NPS(普通管道尺寸)管道尺寸，单位为毫米 介绍过o。d。邓肯(外径) 法兰壁厚 介绍过o。d。邓肯中心()Daimeter外 介绍过o。d。邓肯焊颈()Daimeter外 对焊长度 生Daimeter 凸面直径 凸起面高度 纤毛运动 焊接面
一个 B C D E F G H 我 J
1／2 15 120 22.3 38 21．3 60 - 34.9 7 82.6 1．6
3／4 20. 130 25.4 44 26.7 70 42.9 7 88.9 1．6
1 25 150 28.6 52 33.4 73 50.8 7 101.6 1．6
1 1/4 32 160 28.6 64 42.2 73 63.5 7 111.1 1．6
１ 1/2 40 180 31.8 70 48.3 83 73 7 123.8 1．6
2 50 215 38.1 105 60.3 102 92.1 7 165.1 1．6
2个半 65 245 41.3 124 73 105 104.8 7 190.5 1．6
3. 80 265 47.7 133 88.9 117 127 7 203.2 1．6
4 One hundred. 310 54 162 114.3 124 157.2 7 241.3 1．6
5 125 375 73.1 197 141.3 156 185.7 7 292.1 1．6
6 150 395 82.6 229 168.3 171 215.9 7 317.5 1．6
8 200 485 92.1 292 219.1 213 269.9 7 393.7 1．6
10 250 585 108 368 273 254 323.8 7 482.6 1．6
12 300 675 123.9 451 323.8 283 381 7 571.5 1．6
14 350 750 133.4 495 355.6 298 412.8 7 635 1．6
16 400 825 146.1 552 406.4 311 469.9 7 704.8 1．6
18 450 915 162 597 457 327 533.4 7 774.7 1．6
20. 500 985 177.8 641 508 356 584.2 7 831.8 1．6
24 600 1170 203.2 762 610 406 692.2 7 990.6 1．6

SS焊接颈法兰尺寸2500级

在英寸大小 NPS(普通管道尺寸)管道尺寸，单位为毫米 介绍过o。d。邓肯(外径) 法兰壁厚 介绍过o。d。邓肯中心()Daimeter外 介绍过o。d。邓肯焊颈()Daimeter外 对焊长度 生Daimeter 凸面直径 凸起面高度 纤毛运动 焊接面
一个 B C D E F G H 我 J
1／2 15 135 30.2 43 21．3 73 - 34.9 7 88.9 1．6
3／4 20. 140 31.8 51 26.7 79 42.9 7 95.2 1．6
1 25 160 35 57 33.4 89 50.8 7 108 1．6
1 1/4 32 185 38.1 73 42.2 95 63.5 7 130.2 1．6
１ 1/2 40 205 44.5 79 48.3 111 73 7 146 1．6
2 50 235 50.9 95 60.3 127 92.1 7 171.4 1．6
2个半 65 265 57.2 114 73 143 104.8 7 196.8 1．6
3. 80 305 66.7 133 88.9 168 127 7 228.6 1．6
4 One hundred. 355 76．2 165 114.3 190 157.2 7 273 1．6
5 125 420 92.1 203 141.3 229 185.7 7 323.8 1．6
6 150 485 108 235 168.3 273 215.9 7 368.3 1．6
8 200 550 127 305 219.1 318 269.9 7 438.2 1．6
10 250 675 165.1 375 273 419 323.8 7 539.8 1．6
12 300 760 184.2 441 323.8 464 381 7 619.1 1．6

ASTM A182 F304 SS焊接颈法兰公差表

不锈钢焊接颈法兰 公差表
一个 O.D.(外径)
  • 外径(外径)≤24"时:±1/16"(1.6毫米)
  • 外径大于24"时:±1/8"(3.2毫米)
D 内径(身份证)
  • 10"及更小:±1/32" (0.8 mm)
  • 12"至18":+1/8" (3.2 mm)
  • 20"及以上:-1/16" (1.6 mm)
B 接触面直径
  • 1/16"凸面:±1/32" (0.8 mm)
  • 1/4" RF(凸起面)，T/G(舌和沟)，(公和母)，(m/f):±1/64"(0.4毫米)
J 轮毂根部的直径
  • 当轮毂底座为24"或更小:±1/16"(1.6毫米)
  • 当轮毂底座超过24"时:±1/8"(3.2毫米)
H 轮毂在焊接点的直径
  • 5"及更小:+3/32" (2.4 mm)， -1/32" (0.8 mm)
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻井
  • 圆形螺栓:±1/16" (1.6 mm)
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圆相对端面的偏心率
  • 2 1/2"和更小的±1/32"(0.8毫米)最大
  • 3"及更大±1/16" (1.6 mm)最大
C 厚度
  • 18"及更小:±1/8" (3.2 mm)， -0"
  • 20"及以上:±3/16" (4.8 mm)， -0"
K 中心的长度
  • 10"及更小:±1/16" (1.6 mm)
  • 12"及以上:±1/8" (3.2 mm)

不锈钢焊接颈法兰重量表

NPS(公称管径) SORF(滑) 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松(搭接) BLRF(盲) WRNR(焊颈)
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11．5
3½ 11 12 11 11 13 12
4 13 13 13 13 17 １６．５
5 15 15 15 15 20. 21
6 19 19 19 19 27 26
8 30. 30. 30. 30. 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20. 165 165 165 195 285 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

ASTM A182 SS WNRF法兰尺寸表

标准尺寸 维 ASME B16.5不锈钢焊接颈法兰尺寸尺寸1/2英寸。到2又1/2英寸。
类125
类150		 类300 类400 类600 类900 类1500 类2500
英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸 毫米
1／2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11．1 9／16 14．3 9／16 14．3 9／16 14．3 7／8 22.2 7／8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 5／8 15.9 5／8 15.9 5／8 15.9 7／8 22.2 7／8 22.2 7／8 22.2
3／4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1／2 12．7 5／8 15.9 5／8 15.9 5／8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 3／4 19 3／4 19 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9／16 14．3 11/16 17．5 11/16 17．5 11/16 17．5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5／8 15.9 3／4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 １ 1/2 38.1
D2 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
１ 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17．5 13/16 20.6 7／8 22.2 7／8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 ．15.9 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3／4 19 7／8 22.2 1 25.4 1 25.4 １ 1/2 38.1 １ 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1 6 1/2 165.1 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
2个半 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7／8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

印度最大的ASTM A182 304L焊接颈法兰供应商和制造商和SS WNRF法兰额定值表/厚度公差。


焊接颈法兰额定压力

ASTM A182不锈钢焊接颈法兰 额定压力和温度
°F的温度 符合ASME B16.5标准 300级符合ASME B16.5 按照美国机械工程师协会B16.5的要求分级400 按照ASME B16.5规定的600级 900级符合ASME B16.5 1500级符合ASME B16.5 2500级符合ASME B16.5
-20年到100年 275 720 960 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720 1080 1620 2700 4500
400 190 495 660 995 1490 2485 4140
500 170 465 620 930 1395 2330 3880
600 140 435 580 875 1310 2185 3640
650 125 430 575 860 1290 2150 3580
700 110 425 565 850 1275 2125 3540
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015 3360
850 65 395 530 790 1190 1980 3300
900 50 390 520 780 1165 1945 3240
950 35 380 510 765 1145 1910 3180
1000 20. 320 430 640 965 1605 2675
1050 20. 310 410 615 925 1545 2570
1100 20. 255 345 515 770 1285 2145
1150 20. 200 265 400 595 995 1655
1200 20. 155 205 310 465 770 1285
1250 20. 115 150 225 340 565 945
1300 20. 85 115 170 255 430 715
1350 20. 60 80 125 185 310 515
1400 20. 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230

亚博手机网页版印度孟买A182不锈钢316L长焊接颈法兰制造商，检查等级150至2500不锈钢WNRF法兰螺栓和螺母尺寸表。

321级长焊接颈法兰厚度表

不锈钢焊接颈法兰壁厚
标准管径(NPS) O.D. (Daimeter之外) 原理图10 原理图20 原理图30 STD墙外尺寸 原理图40 原理图60 外径Hvy外径 80年计划 100年计划 120年计划 140年计划 160年计划 XX Hvy
½ 0．84 0.083 ．.. ．.. 0.109 0.109 ．.. 0.147 0.147 ．.. ．.. ．.. 0.188 0.294
¾ 1．05 0.083 ．.. ．.. 0.113 0.113 ．.. 0.154 0.154 ．.. ．.. ．.. 0.219 0.308
1 1.315 0.109 ．.. ．.. 0.133 0.133 ．.. 0.179 0.179 ．.. ．.. ．.. 0．25 0.358
1¼ 1.66 0.109 ．.. ．.. 0．14 0．14 ．.. 0.191 0.191 ．.. ．.. ．.. 0．25 0.382
1½ 1．9 0.109 ．.. ．.. 0.145 0.145 ．.. 0．2 0．2 ．.. ．.. ．.. 0.281 0．4
2 2.375 0.109 ．.. ．.. 0.154 0.154 ．.. 0.218 0.218 ．.. ．.. ．.. 0.344 0.436
2½ 2.875 0．12 ．.. ．.. 0.203 0.203 ．.. 0.276 0.276 ．.. ．.. ．.. 0.375 0.552
3. 3．5 0．12 ．.. ．.. 0.216 0.216 ．.. 0．3 0．3 ．.. ．.. ．.. 0.438 0．6
3½ 4 0．12 ．.. ．.. 0.226 0.226 ．.. 0.318 0.318 ．.. ．.. ．.. ．.. 0.636
4 4．5 0．12 ．.. ．.. 0.237 0.237 ．.. 0.337 0.337 ．.. 0.438 ．.. 0.531 0.674
5 5.563 0.134 ．.. ．.. 0.258 0.258 ．.. 0.375 0.375 ．.. 0．5 ．.. 0.625 ０．７５
6 6.625 0.134 ．.. ．.. 0.28 0.28 ．.. 0.432 0.432 ．.. 0.562 ．.. 0.719 0.864
8 8.625 0.148 0．25 0.277 0.322 0.322 0.406 0．5 0．5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0．25 0.307 0.365 0.365 0．5 0．5 0.594 0.719 0.844 1 1.125 1
12 12.75 0．18 0．25 ０．３３ 0.375 0.406 0.562 0．5 0.688 0.844 1 1.125 1.312 1
14 14 0．25 0.312 0.375 0.375 0.438 0.594 0．5 ０．７５ 0.938 1.094 1．25 1.406 ．..
16 16 0．25 0.312 0.375 0.375 0．5 0.656 0．5 0.844 1.031 1.219 1.438 1.594 ．..
18 18 0．25 0.312 0.438 0.375 0.562 ０．７５ 0．5 0.938 1.156 1.375 1.562 1.781 ．..
20. 20. 0．25 0.375 0．5 0.375 0.594 0.812 0．5 1.031 1.281 1．5 1．75 1.969 ．..
22 22 0．25 ．.. ．.. 0.375 ．.. ．.. 0．5 ．.. ．.. ．．．． ．．．． ．．．． ．．．．
24 24 0．25 0.375 0.562 0.375 0.688 0.969 0．5 1.219 1.531 1.812 2.062 2.344 ．．．．
26 26 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
30. 30. 0.312 0．5 0.625 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
36 36 0.312 0．5 0.625 0.375 ０．７５ ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
40 40 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
42 42 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．
48 48 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．

316不锈钢焊接颈法兰的应用

  • 石油和天然气工业用不锈钢焊接颈法兰

  • ASTM A182 F304不锈钢焊接颈法兰核电/核电站

  • 工业锅炉用SA Gr 316 WNRF法兰

  • 304不锈钢电站焊颈法兰

  • ASME B16.5冷凝器焊接颈法兰

  • ASTM A182 304L热交换器焊接颈法兰

  • 船用不锈钢WNRF法兰

  • A182 SS 316L长焊接颈法兰，用于化石燃料发电厂



ASTM A182 304L焊接颈法兰螺栓尺寸

150#法兰符合ANSI B16.5 300#法兰符合ANSI B16.5 600#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/16的射频 环槽面 1/16的射频 环槽面 1/4射频 环槽面
1／2 4 0.50 2 - - - - - - 4 0.50 2 - 1/2 3. 4 0.50 3. 3.
3／4 4 0.50 2 - 1/2 - - - - - - 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 4 0.50 2 - 1/2 3. 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 1/4 4 0.50 4 3-1/4 4 0．63 3-1/4 3-3/4 4 0．63 3-3/4 3-3/4
1 - 1/2 4 0.50 4 3-1/4 4 ０．７５ 3 - 1/2 4 4 ０．７５ 4-1/4 4-1/4
2 4 0．63 3-1/4 3-3/4 8 0．63 3 - 1/2 4 8 0．63 4-1/4 4-1/4
2 - 1/2 4 0．63 3 - 1/2 4 8 ０．７５ 4 4 1/2 8 ０．７５ 4-3/4 4-3/4
3. 4 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 4-3/4 8 ０．７５ 5 5
3 - 1/2 8 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 5 8 0.88 半 半
4 8 0．63 3 - 1/2 4 8 ０．７５ 4 1/2 5 8 0.88 5-3/4 5-3/4
5 8 ０．７５ 3-3/4 4-1/4 8 ０．７５ 4-3/4 5-1/4 8 1．00 六个半 六个半
6 8 ０．７５ 4 4 1/2 12 ０．７５ 4-3/4 半 12 1．00 6-3/4 6-3/4
8 8 ０．７５ 4-1/4 4-3/4 12 0.88 半 6 12 1.13 5 7-3/4
10 12 0.88 4 1/2 5 16 1．00 6-1/4 6-3/4 16 1．25 份81/2 份81/2
12 12 0.88 4-3/4 5-1/4 16 1.13 6-3/4 7-1/4 20. 1．25 8-3/4 8-3/4
14 12 1．00 5-1/4 5-3/4 20. 1.13 7 5 20. 1.38 9-1/4 9-1/4
16 16 1．00 5-1/4 5-3/4 20. 1．25 5 8 20. １．５０ 10 10
18 16 1.13 5-3/4 6-1/4 24 1．25 7-3/4 81/4 20. 1.63 10-3/4 10-3/4
20. 20. 1.13 6-1/4 6-3/4 24 1．25 8 8-3/4 24 1.63 11-1/4 已经降至11
24 20. 1．25 6-3/4 7-1/4 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 1500#法兰符合ANSI B16.5 2500#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺柱的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/4射频 环槽面 1/4射频 环槽面 1/4射频 环槽面
1／2 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-3/4 4-3/4
3／4 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 半 半
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 半 半 4 1．00 半 半 4 1.13 6-3/4 6-3/4
2 8 0.88 5-3/4 5-3/4 8 0.88 5-3/4 5-3/4 8 1．00 7 7
2 - 1/2 8 1．00 6-1/4 6-1/4 8 1．00 6-1/4 6-1/4 8 1.13 7-3/4 8
3. 8 0.88 5-3/4 5-3/4 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3/4 6-3/4 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 5 5 8 １．５０ 九又四分之三 九又四分之三 8 1．75 11-3/4 12-1/4
6 12 1.13 5 7-3/4 12 1.38 10-1/4 10 1/2 8 2．00 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 已经降至11 11-3/4 12 2．00 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2．50 19-1/4 20.
12 20. 1.38 10 10 16 2．00 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20. １．５０ 10-3/4 11 16 2．25 16 16-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
16 20. 1.63 11-1/4 已经降至11 16 2．50 17-1/2 18-1/2 - - - - - - - - - - - - - - - - - - - - - - - -
18 20. 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20. 20. 2．00 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20. 2．50 17-1/4 18 16 3．50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

321级焊接颈法兰和不锈钢焊接颈法兰制造商的环垫片表EN 1092，如果在印度购买，价格很低。

A182 F316L不锈钢焊接颈法兰垫片表

正常管尺寸 垫片id(内径)
 垫片外径(外径)
150磅 300磅 400磅 600磅 900磅
1／2 0．84 1.875 2.125 2.125 2.125 2．50
3／4 1．06 2．25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3．50
１ 1/2 1.91 3.375 3．75 3．75 3．75 3.875
2 2．38 4.125 4.375 4.375 4.375 5.625
2个半 2．88 4.875 5.125 5.125 5.125 6．50
3. 3．50 5.375 5.875 5.875 5.875 6.625
4 4．50 6.875 7.125 7.00 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12.00 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625 16.50 18.00 19.625

不锈钢焊接颈法兰扭矩表

英寸大小 尺寸在毫米 缺陷Max。径向投影
没有比锯齿底部更深的了，毫米 比锯齿底部更深，毫米
1／2 15 3．0 1．5
3／4 20. 3．0 1．5
1 25 3．0 1．5
1 1/4 32 3．0 1．5
１ 1/2 40 3．0 1．5
2 50 3．0 1．5
2个半 65 3．0 1．5
3. 80 4．5 1．5
3 1/2 90 6．0 3．0
4 One hundred. 6．0 3．0
5 125 6．0 3．0
6 150 6．0 3．0
8 200 8．0 4．5
10 250 8．0 4．5
12 300 8．0 4．5
14 350 8．0 4．5
16 400 10．0 4．5
18 450 12．0 6．0
20. 500 12．0 6．0
24 600 12．0 6．0

获得免费报价类型不锈钢焊接颈法兰在最好的价格和快速交货

不锈钢焊接颈管法兰
不锈钢焊接颈管法兰
ASTM A182 F304不锈钢凸面焊接颈法兰
ASTM A182 F304不锈钢凸面焊接颈法兰
SA Gr 316减径焊颈法兰
SA Gr 316减径焊颈法兰
不锈钢304平面焊接颈法兰
不锈钢304平面焊接颈法兰
不锈钢焊接颈法兰
不锈钢焊接颈法兰
ASTM A182 304L Rtj焊接颈法兰
ASTM A182 304L Rtj焊接颈法兰
Din En 1092 1焊接颈法兰
Din En 1092 1焊接颈法兰
焊接颈法兰
焊接颈法兰

A182 SS 316L焊接颈法兰150磅
A182 SS 316L焊接颈法兰150磅
表E焊接颈法兰
表E焊接颈法兰
321级1500级法兰，美国Asme B16.5
321级1500级法兰，美国Asme B16.5s
SS焊接颈盲法兰
SS焊接颈盲法兰


我们最近供应的国家:

150类，4英寸，SCH 10, ANSI B16.5，不锈钢焊接颈法兰 新加坡，南非，巴林
8英寸，300类，ASTM A182 F304不锈钢焊接颈法兰 英国，澳大利亚，菲律宾，尼日利亚
150lb, 10英寸，SCH 20, RF, SA Gr 316 WNRF法兰 阿联酋，香港，阿曼，马来西亚
PN16, DN80, EN1092-2, RF, 304不锈钢焊接颈法兰 伊朗，智利，新加坡，意大利
Class 600, RF, STD, dn200，锻制，ASME B16.5焊接颈法兰 挪威、土耳其、阿拉伯联合酋长国(阿联酋)、马来西亚
AMSE B16.5, SCH 30S, 2英寸，不锈钢焊接颈管法兰 马来西亚，欧洲，英国，阿联酋
ASME B16.5, 900LB, SA Gr 316减径焊接颈法兰 比利时，菲律宾，达曼-KSA，印度尼西亚。
bs10 D级，16英寸，STD镗孔，304不锈钢平面焊接颈法兰 泰国，欧洲，卡塔尔，法国。
Class 1500, ANSI B16.5, 2英寸，RF, ASTM A182 304L Rtj焊接颈法兰 泰国，德国，马来西亚，捷克
300LB, SCH 20, 4英寸，凸起面，Din En 1092 1焊接颈法兰 孟加拉国，马来西亚，芬兰，美国
SCH 30, FF, Class 150 LB, 6英寸，A182 SS 316L焊接颈法兰 科威特，南非，沙特阿拉伯，巴西
8英寸，射频端子，SCH 20, 300#， Bs10表E焊接颈法兰 俄罗斯，马来西亚，荷兰，迪拜
SCH 120, RF, 12英寸，321级1500级法兰Wnrf 英国，墨西哥，埃及，西班牙
2500lb, ASA B16.5, RF, 6英寸，SS焊接颈盲法兰 艾灵顿-美国，波兰，英国，加拿大
