规格ANSI / ASME B16.5 DIN 2502法兰，采购DIN 2502 PN16法兰快速交货和最优惠的价格。

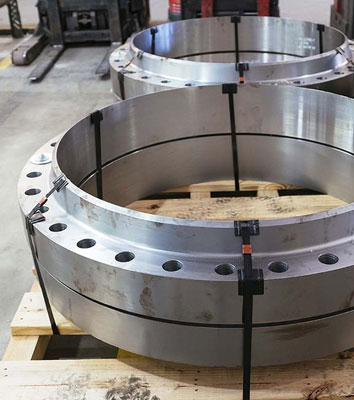

DIN 2502 PN16法兰
DIN 2502 PN16在法兰上滑动
DIN 2502 WN法兰
EN 1092-2 DIN 2502 PN16法兰尺寸
| （NPS）正常管道尺寸 | DIN 2502 PN16直径 | DIN 2502 PN16法兰直径 | DIN 2502 PN16法兰I.D | DIN 2502 PN16法兰的厚度 | 螺栓Cirlce的直径 | 数量 | DIN 2502 PN16螺栓孔的直径 | 重量 |
|---|---|---|---|---|---|---|---|---|
| DN. | 管 | D. | D5. | B. | K. | 洞 | D2 | 公斤 |
| 10. | 17.20 | 90. | 17.70 | 14. | 60. | 4. | 14. | 0.60 |
| 15. | 21.30. | 95. | 22.00 | 14. | 65. | 4. | 14. | 0.67 |
| 20. | 26.90 | 105. | 27.60 | 16. | 75. | 4. | 14. | 0.94 |
| 25. | 33.70. | 115. | 34.40 | 16. | 85. | 4. | 14. | 1.11 |
| 32. | 42.40 | 140. | 43.10 | 16. | 100. | 4. | 18. | 1.62 |
| 40. | 48.30. | 150. | 49.00 | 16. | 110. | 4. | 18. | 1.85 |
| 50. | 60.30. | 165. | 61.10 | 18. | 125. | 4. | 18. | 2.46 |
| 65. | 76.10 | 185. | 77.10 | 18. | 145. | 4. | 18. | 2.99 |
| 80 | 88.90 | 200. | 90.30 | 20. | 160. | 8. | 18. | 3.61 |
| 100. | 114.30. | 220. | 115.90 | 20. | 180. | 8. | 18. | 3.99 |
| 125. | 139.70 | 250. | 141.60 | 22. | 210. | 8. | 18. | 5.41 |
| 150. | 168.30. | 285. | 170.50 | 22. | 240. | 8. | 22. | 6.55 |
| 175. | 193.70. | 315. | 196.10 | 24. | 270. | 8. | 22. | 8.42 |
| 200. | 219.10 | 340. | 221.80. | 24. | 295. | 12. | 22. | 8.97 |
| 250. | 273.00 | 405. | 276.20 | 26. | 355. | 12. | 26. | 12.76 |
| 300 | 323.90 | 460. | 327.60 | 28. | 410. | 12. | 26. | 16.60 |
| 350. | 355.60 | 520. | 359.70 | 30. | 470. | 16. | 26. | 24.08 |
| 400 | 406.40 | 580. | 411.00 | 32. | 525. | 16. | 30. | 30.20 |
| 450. | 457.00 | 640. | 462.30. | 38. | 585. | 20. | 30. | 41.67 |
| 500. | 508.00 | 715. | 513.60 | 38. | 650. | 20. | 33. | 52.87 |
| 600 | 610.00 | 840. | 616.50. | 42. | 770. | 20. | 36. | 77.58 |
| 700. | 711.00 | 910. | 716.00 | 44. | 840. | 24. | 36. | 77.13 |
| 800 | 813.00 | 1025. | 818.00 | 50. | 950. | 24. | 39. | 106.35 |
| 900 | 914.00 | 1125. | 920.00 | 54. | 1050. | 28. | 39. | 125.39 |
| 1000 | 1016.00 | 1255. | 1022.00 | 60. | 1170. | 28. | 42. | 177.99. |
ZH 1092-2 PN16 DIN 2502 PN16板拼写日程表图表，查看MSS SP-44 DIN 2502 PN 16在印度的法兰上的可用性。
DIN 2502 PN16滑动法兰重量图
| DIN 2502 PN16法兰重量 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 普通管尺寸 | 150LB. | 300磅 | 600LB. | 900LB. | 1500LB. | 2500LB. | ||||||||||||
| 焊接颈部 | SORF. | BLRF. | 焊接颈部 | SORF. | BLRF. | 焊接颈部 | SORF. | BLRF. | 焊接颈部 | SORF. | BLRF. | 焊接颈部 | SORF. | BLRF. | 焊接颈部 | SORF. | BLRF. | |
| 1/2“ | 2 | 1 | 1 | 2 | 1 | 1 | 2 | 2 | 2 | 1500＃权重 | 5. | 4. | 4. | 7. | 7. | 7. | ||
| 3/4“ | 2 | 2 | 2 | 3. | 3. | 3. | 4. | 3. | 3. | 1500＃权重 | 6. | 5. | 6. | 8. | 8. | 8. | ||
| 1“ | 3. | 2 | 2 | 4. | 3. | 3. | 4. | 4. | 4. | 1500＃权重 | 9. | 8. | 8. | 12. | 11. | 11. | ||
| 1 1/2“ | 4. | 3. | 3. | 7. | 6. | 6. | 8. | 7. | 8. | 1500＃权重 | 13. | 12. | 13. | 25. | 22. | 23. | ||
| 2“ | 6. | 5. | 5. | 9. | 7. | 8. | 12. | 9. | 10. | 1500＃权重 | 25. | 25. | 25. | 42. | 37. | 39. | ||
| 2 1/2“ | 8. | 7. | 7. | 12. | 10. | 12. | 18. | 13. | 15. | 1500＃权重 | 36. | 36. | 35. | 52. | 55. | 56. | ||
| 3“ | 10. | 8. | 9. | 15. | 13. | 16. | 23. | 16. | 20. | 31. | 26. | 29. | 48. | 48. | 48. | 94. | 83. | 86. |
| 4“ | 15. | 13. | 17. | 25. | 22. | 27. | 42. | 37. | 41. | 53. | 53. | 54. | 73. | 73. | 73. | 145. | 125. | 130. |
| 5“ | 19. | 15. | 20. | 32. | 28. | 35. | 68. | 63. | 68. | 86. | 83. | 87. | 130. | 130. | 140. | 245. | 210. | 225. |
| 6“ | 24. | 19. | 26. | 42. | 39. | 50. | 81. | 80 | 86. | 110. | 110. | 115. | 165. | 165. | 160. | 380. | 325. | 345. |
| 8“ | 39. | 30. | 45. | 67. | 58. | 81. | 120. | 115. | 140. | 175. | 170. | 200. | 275. | 260. | 300 | 580. | 485. | 530. |
| 10“ | 52. | 43. | 70 | 91. | 81. | 124. | 190 | 170. | 230. | 260. | 245. | 290. | 455. | 435. | 510. | 1075. | 930. | 1025. |
| 12“ | 80 | 64. | 110. | 140. | 115. | 185. | 225. | 200. | 295. | 325. | 325. | 415. | 690 | 580. | 690 | 1525. | 1100 | 1300 |
| 14“ | 110. | 90. | 140. | 180. | 165. | 250. | 280. | 230. | 355. | 400 | 400 | 520. | 940. | NA. | 975. | NA. | NA. | NA. |
| 16“ | 140. | 98. | 180. | 250. | 190 | 295. | 390. | 330. | 495. | 495. | 425. | 600 | 1250. | NA. | 1300 | NA. | NA. | NA. |
| 18“ | 150. | 130. | 220. | 320. | 250. | 395. | 475. | 400 | 630. | 680. | 600 | 850. | 1625. | NA. | 1750. | NA. | NA. | NA. |
| 20“ | 180. | 165. | 285. | 400 | 315. | 505. | 590. | 510. | 810. | 830. | 730. | 1075. | 2050. | NA. | 2225. | NA. | NA. | NA. |
| 22“ | 225. | 185. | 355. | 465. | 370. | 640. | 720. | 590. | 1000 | NA. | NA. | NA. | NA. | NA. | NA. | NA. | NA. | NA. |
| 24“ | 260. | 220. | 430. | 580. | 475. | 790. | 830. | 730. | 1250. | 1500 | 1400. | 2025. | 3325. | NA. | 3625. | NA. | NA. | NA. |
ASME B16.47系列的供应商DIN 2502 PN 16 DN 100法兰印度，ASME B16.47系列B1602系列B DIN 2502 PN 16焊接颈部法兰在孟买。
DIN 2502法兰材料的规格
| 标准规格： | DIN 2502 PN16法兰 |
|---|---|
| 行业使用法兰 | 食品加工与制造 市政和水工管道系统 发电厂和核电工业 |
| 法兰标准 | UNI，EN-1092，MSS S44，ISO70051，ASME B16.36，DIN，为2062，BS4504，API7S-43，API7S-15，API605，BS1560-3.1，API，ISO，AWWA C207，EN1092，ANSI / ASME B16.5，B16.47系列A＆B，ASME B16.48 |
| 尺寸图表 | 1/2“到48” |
| 高温法兰 | 高于200°C（400°F），适用于150°C或以上400°C（750°F） |
| 材料 | 锻铁，碳钢，合金钢，温和钢，不锈钢，双工钢和超双工钢，铜镍，铸铁，Inconel，Hastelloy。 |
| 最常见的类型 | 锻造/螺纹/螺纹/板 |
| 制造形状 | 大舌和沟槽和小舌槽，凸起面，圈关节面，RTJ，FF，大型男女和小男性女性 |
| 生产技术 |
|
| 法兰厚度 | nps≤18 |
| 法兰的孔径 | nps≤10. |
| ASME B16.5评级 | 150,300,400,600,900,1500,2500 |
| ASME和ANSI法兰类型 | 焊接颈部，盲，圈接头，插座焊接，螺纹，滑动 |
| 低温法兰 | 以上-29°C（-20°F） |
| 日本标准 | 5k，10k，40 k，16 k 20 k 30 k，63 k |
ANSI B16.5 CLASS 150 DIN 2502 PN 16表格C法兰压力额定值计算器，EIL批准EN 1092-1型02 DIN 2502-1 PN16法兰制造商在印度。
DIN 2502 PN16焊接颈部法兰压力图表
温度 |
||||||||
法兰桌子 |
-10°C至200°C |
250°C. |
300℃ |
350°C. |
400℃ |
425℃ |
450°C. |
475°C. |
6. |
6. |
5.5 |
5. |
- |
- |
- |
- |
- |
10. |
10. |
9. |
8. |
7. |
6. |
- |
- |
- |
16. |
16. |
15. |
13. |
11. |
9. |
- |
- |
- |
25. |
25. |
24. |
21. |
17. |
14. |
12. |
9. |
6. |
40. |
40. |
38. |
33. |
28. |
23. |
20. |
15. |
10. |
64. |
64. |
61. |
53. |
44. |
36. |
32. |
24. |
16. |
100. |
100. |
95. |
83. |
70 |
57. |
50. |
37. |
25. |
160. |
160. |
152. |
132. |
112. |
92. |
80 |
60. |
40. |
DIN 2502 PN16法兰尺寸为MM，DIN 2502 PDF下载。
我们提供DIN 2502 PN16板法兰类型
300级，A182 F316L，28英寸，ASME B16.48，DIN 2502 PN16锻造法兰
1500级，A350 LF2，4英寸，ANSI B16.48，DIN 2502 PN16板法兰
1500级，10英寸，SCH STD，A105N，DIN 2502 PN16平凸缘
SCH 120，150，14英寸，A182 F304，DIN 2502 PN16滑动法兰
600级，API 590，FF，9英寸，DIN 2502 PN16盲法兰
150级，SCH 80，A182 F304,22英寸，DIN 2502 PN16焊接法兰
MSS SP-44 DIN 2502法兰直径
| DIN 2502 PN16法兰标称直径 | 压力额定值（PN） | |||||
|---|---|---|---|---|---|---|
| 标称BSP管尺寸 | DIN 2502 PN16. | DIN 2502 PN10. | DIN 2502 PN16. | DIN 2502 PN25. | DIN 2502 PN40. | |
DN 10. |
75. |
90. |
90. |
90. |
90. |
O.D. |
3/8“ |
50. |
60. |
60. |
60. |
60. |
PCD（螺栓圈） |
4 x 11. |
4 x 14. |
4 x 14. |
4 x 14. |
4 x 14. |
孔X的孔X直径 |
|
DN 15. |
80 |
95. |
95. |
95. |
95. |
O.D. |
1/2“ |
55. |
65. |
65. |
65. |
65. |
PCD（螺栓圈） |
4 x 11. |
4 x 14. |
4 x 14. |
4 x 14. |
4 x 14. |
孔X的孔X直径 |
|
DN 20. |
90. |
105. |
105. |
105. |
105. |
O.D. |
3/4“ |
65. |
75. |
75. |
75. |
75. |
PCD（螺栓圈） |
4 x 11. |
4 x 14. |
4 x 14. |
4 x 14. |
4 x 14. |
孔X的孔X直径 |
|
DN 25. |
100. |
115. |
115. |
115. |
115. |
O.D. |
1“ |
75. |
85. |
85. |
85. |
85. |
PCD（螺栓圈） |
4 x 11. |
4 x 14. |
4 x 14. |
4 x 14. |
4 x 14. |
孔X的孔X直径 |
|
DN 32. |
120. |
140. |
140. |
140. |
140. |
O.D. |
1 1/4“ |
90. |
100. |
100. |
100. |
100. |
PCD（螺栓圈） |
4 x 14. |
4 x 18. |
4 x 18. |
4 x 18. |
4 x 18. |
孔X的孔X直径 |
|
DN 40. |
130. |
150. |
150. |
150. |
150. |
O.D. |
1 1/2“ |
100. |
110. |
110. |
110. |
110. |
PCD（螺栓圈） |
4 x 14. |
4 x 18. |
4 x 18. |
4 x 18. |
4 x 18. |
孔X的孔X直径 |
|
DN 50. |
140. |
165. |
165. |
165. |
165. |
O.D. |
2“ |
110. |
125. |
125. |
125. |
125. |
PCD（螺栓圈） |
4 x 14. |
4 x 18. |
4 x 18. |
4 x 18. |
4 x 18. |
孔X的孔X直径 |
|
DN 65. |
160. |
185. |
185. |
185. |
185. |
O.D. |
2 1/2“ |
130. |
145. |
145. |
145. |
145. |
PCD（螺栓圈） |
4 x 14. |
4 x 18. |
4 x 18. |
8 x 18 |
8 x 18 |
孔X的孔X直径 |
|
DN 80. |
190 |
200. |
200. |
200. |
200. |
O.D. |
3“ |
150. |
160. |
160. |
160. |
160. |
PCD（螺栓圈） |
4 x 18. |
8 x 18 |
8 x 18 |
8 x 18 |
8 x 18 |
孔X的孔X直径 |
|
DN 100. |
210. |
220. |
220. |
235. |
235. |
O.D. |
4“ |
170. |
180. |
180. |
190 |
190 |
PCD（螺栓圈） |
4 x 18. |
8 x 18 |
8 x 18 |
8 x 22. |
8 x 22. |
孔X的孔X直径 |
|
DN 125. |
240. |
250. |
250. |
270. |
270. |
O.D. |
5“ |
200. |
210. |
210. |
220. |
220. |
PCD（螺栓圈） |
8 x 18 |
8 x 18 |
8 x 18 |
8 x 26. |
8 x 26. |
孔X的孔X直径 |
|
DN 150. |
265. |
285. |
285. |
300 |
300 |
O.D. |
6“ |
225. |
240. |
240. |
250. |
250. |
PCD（螺栓圈） |
8 x 18 |
8 x 22. |
8 x 22. |
8 x 26. |
8 x 26. |
孔X的孔X直径 |
|
DN 175. |
315. |
315. |
330. |
350. |
O.D. |
|
7“ |
270. |
270. |
280. |
295. |
PCD（螺栓圈） |
|
8 x 22. |
8 x 22. |
12 x 26. |
12 x 30. |
孔X的孔X直径 |
||
DN 200. |
320. |
340. |
340. |
360. |
375. |
O.D. |
8“ |
280. |
295. |
295. |
310. |
320. |
PCD（螺栓圈） |
8 x 18 |
8 x 22. |
12 x 22. |
12 x 26. |
12 x 30. |
孔X的孔X直径 |
|
DN 250. |
375. |
395. |
405. |
425. |
450. |
O.D. |
10“ |
335. |
350. |
355. |
370. |
385. |
PCD（螺栓圈） |
12 x 18. |
12 x 22. |
12 x 26. |
12 x 30. |
12 x 33. |
孔X的孔X直径 |
|
DN 300. |
440. |
445. |
460. |
485. |
515. |
O.D. |
12“ |
395. |
400 |
410. |
430. |
450. |
PCD（螺栓圈） |
12 x 22. |
12 x 22. |
12 x 26. |
16 x 30 |
16 x 33. |
孔X的孔X直径 |
|
DN 350. |
490. |
505. |
520. |
555. |
580. |
O.D. |
14“ |
445. |
460. |
470. |
490. |
510. |
PCD（螺栓圈） |
12 x 22. |
16 x 22. |
16 x 26. |
16 x 33. |
16 x 36. |
孔X的孔X直径 |
|
DN 400. |
540. |
565. |
580. |
620. |
660. |
O.D. |
16“ |
495. |
515. |
525. |
550. |
585. |
PCD（螺栓圈） |
16 x 22. |
16 x 26. |
16 x 30 |
16 x 36. |
16 x 39. |
孔X的孔X直径 |
|
DN 500. |
645. |
670. |
715. |
730. |
755. |
O.D. |
20“ |
600 |
620. |
650. |
660. |
670. |
PCD（螺栓圈） |
20 x 22. |
20 x 26. |
20 x 33. |
20 x 36. |
20 x 42. |
孔X的孔X直径 |
|
DN 600. |
755. |
780. |
840. |
845. |
O.D. |
|
24“ |
705. |
725. |
770. |
770. |
PCD（螺栓圈） |
|
20 x 24. |
20 x 27. |
20 x 33. |
20 x 36. |
孔X的孔X直径 |
||
ASME B16.47系列B DIN 2502 PN 16表格C法兰尺寸图表
| （NPS）正常管道尺寸 （英寸） |
|||||
|---|---|---|---|---|---|
| 直径 DIN 2502 PN16法兰 （英寸） |
数。 的 DIN 2502 PN16螺栓 |
直径 DIN 2502 PN16螺栓 （英寸） |
直径 DIN 2502 PN16螺栓孔 （英寸。） |
螺栓 圈 （英寸） |
|
| 1/4 | 3-3 / 8. | 4. | 1/2 | 0.62 | 2-1 / 4. |
| 1/2 | 3-1 / 2 | 4. | 1/2 | 0.62 | 2-3/8 |
| 3/4 | 3-7 / 8. | 4. | 1/2 | 0.62 | 2-3 / 4. |
| 1 | 4-1 / 4. | 4. | 1/2 | 0.62 | 3-1 / 8. |
| 1-1 / 4. | 4-5/8 | 4. | 1/2 | 0.62 | 3-1 / 2 |
| 1-1 / 2 | 5. | 4. | 1/2 | 0.62 | 3-7 / 8. |
| 2 | 6. | 4. | 5/8 | 0.75 | 4-3 / 4. |
| 2-1 / 2 | 7. | 4. | 5/8 | 0.75 | 5-1 / 2 |
| 3. | 7-1 / 2 | 4. | 5/8 | 0.75 | 6. |
| 3-1 / 2 | 8-1 / 2 | 8. | 5/8 | 0.75 | 7. |
| 4. | 9. | 8. | 5/8 | 0.75 | 7-1 / 2 |
| 5. | 10. | 8. | 3/4 | 0.88 | 8-1 / 2 |
| 6. | 11. | 8. | 3/4 | 0.88 | 9-1 / 2 |
| 8. | 13-1 / 2 | 8. | 3/4 | 0.88 | 11-3 / 4. |
| 10. | 16. | 12. | 7/8 | 1 | 14-1 / 4. |
| 12. | 19. | 12. | 7/8 | 1 | 17. |
| 14. | 21. | 12. | 1 | 1.12 | 18-3 / 4. |
| 16. | 23-1 / 2 | 16. | 1 | 1.12 | 21-1 / 4. |
| 18. | 25. | 16. | 1-1 / 8. | 1.25 | 22-3 / 4. |
| 20. | 27-1 / 2 | 20. | 1-1 / 8. | 1.25 | 25. |
| 24. | 32. | 20. | 1-1 / 4. | 1.38 | 29-1 / 2 |
