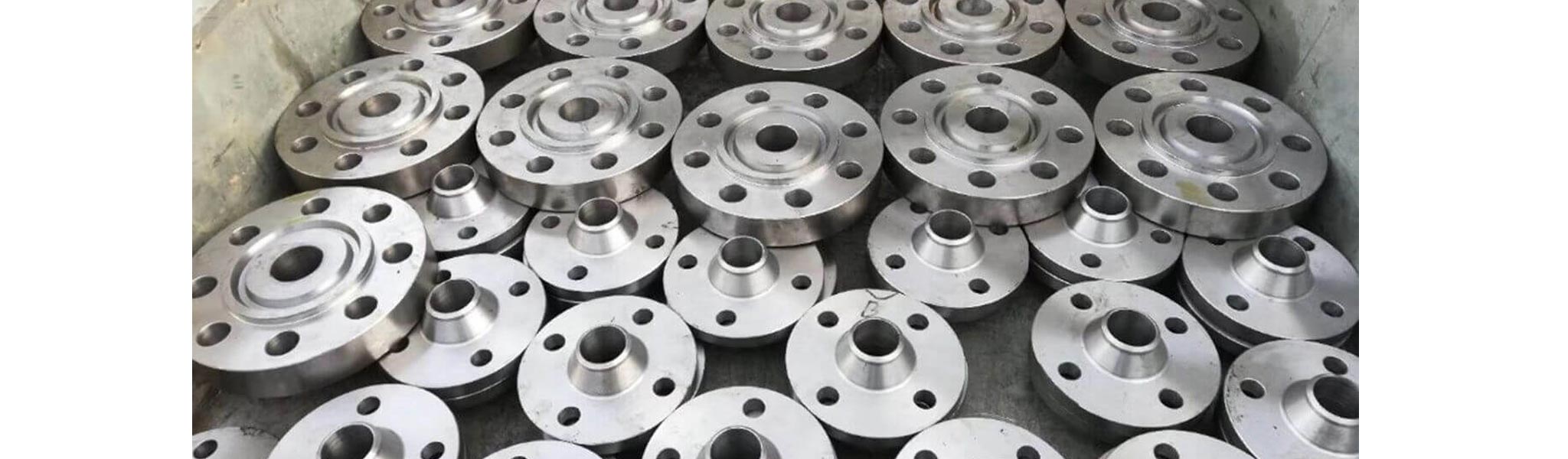

Hastelloy C276管法兰制造商

Hastelloy C276法兰

合金C276滑动厚度计算凸缘和印度最旧的UNS N10276套筒焊接法兰制造商之一。

哈氏C276合金由镍、铬和钼组成。因此它们的熔点很高，为1370摄氏度。的Hastelloy C276法兰可在高温下操作。这种材料具有一些优异的力学性能ASTM B564 N10276法兰的最小抗拉强度为790 MPa，最小屈服强度为355 MPa。我们是已知的印度哈氏合金法兰制造商，我们专门生产价格合理的优质产品。我们的亚博下载安装苹果手机版Hastelloy C276盲法兰坚固耐用，可使用多年，节省您的麻烦和金钱。我们注重产品质量UNS N10276平面法兰采用纯天然原料和先进的机械设备，能够生产出理想的产品。亚博下载安装苹果手机版

我们的Hastelloy C276滑动法兰根据我们尊敬的客户指定，可根据不同的大小和饰面提供。我们的产亚博下载安装苹果手机版品可以在给定材料等级的尺寸范围内变化。我们的C-276合金承插焊接法兰也可在不同的压力等级从150到2500和PN6到PN64。我们的Werkstoff 2.4819焊接颈法兰广泛应用于石油化工、发电、石油钻井等行业。


Hastelloy C276法兰
Hastelloy C276法兰

Hastelloy C276法兰

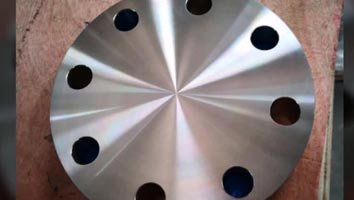

hastelloy c276盲法兰
hastelloy c276盲法兰

hastelloy c276盲法兰

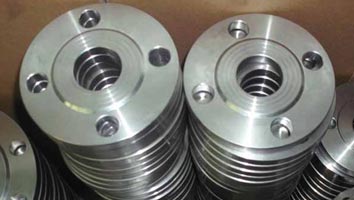

合金C276滑动法兰
合金C276滑动法兰

合金C276滑动法兰

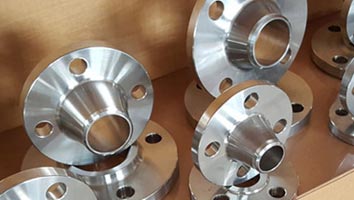

Werkstoff 2.4819焊接颈法兰
Werkstoff 2.4819焊接颈法兰

Werkstoff 2.4819焊接颈法兰

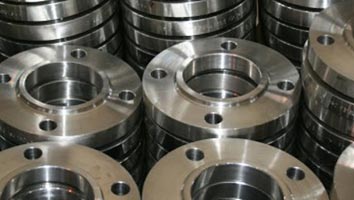

UNS N10276插座焊接法兰
UNS N10276插座焊接法兰

UNS N10276插座焊接法兰

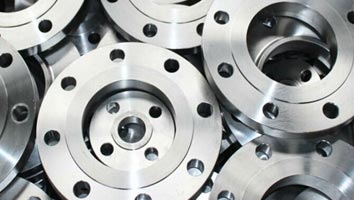

哈氏合金®C-276平面法兰

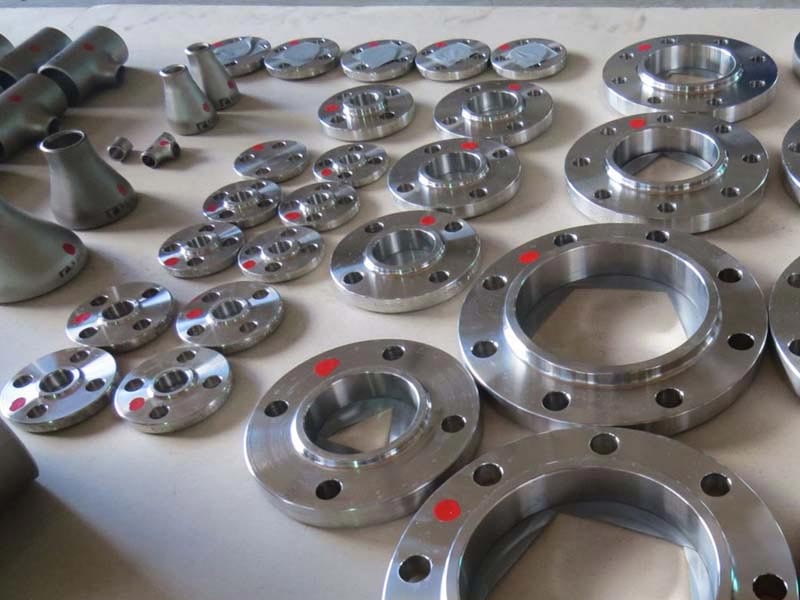

UNS N10276法兰

哈氏合金®C-276平面法兰



UNS N10276法兰

目录



Hastelloy C276凸缘厚度图毫米

哈氏合金C276法兰壁厚
标准管径(NPS) O.D. (Daimeter之外) 原理图10 原理图20 原理图30 Daimeter外的STD墙 SCH 40. 原理图60 Ext Hvy外面的Daimeter 附表80. 100年计划 120年计划 140年计划 160年计划 XX Hvy
½ 0.84 0.083 ... ... 0.109 0.109 ... 0.147 0.147 ... ... ... 0.188 0.294
¾ 1.05 0.083 ... ... 0.113 0.113 ... 0.154 0.154 ... ... ... 0.219 0.308
1. 1.315 0.109 ... ... 0.133 0.133 ... 0.179 0.179 ... ... ... 0．25 0.358
1¼ 1.66 0.109 ... ... 0．14 0．14 ... 0.191 0.191 ... ... ... 0．25 0.382
1½ 1.9 0.109 ... ... 0.145 0.145 ... 0.2 0.2 ... ... ... 0.281 0.4
2. 2.375 0.109 ... ... 0.154 0.154 ... 0.218 0.218 ... ... ... 0.344 0.436
2 ½ 2.875 0．12 ... ... 0.203 0.203 ... 0.276 0.276 ... ... ... 0.375 0.552
3. 3.5 0．12 ... ... 0.216 0.216 ... 0.3 0.3 ... ... ... 0.438 0.6
3½ 4. 0．12 ... ... 0.226 0.226 ... 0.318 0.318 ... ... ... ... 0.636
4. 4.5 0．12 ... ... 0.237 0.237 ... 0.337 0.337 ... 0.438 ... 0.531 0.674
5. 5.563 0.134 ... ... 0.258 0.258 ... 0.375 0.375 ... 0.5 ... 0.625 0.75
6. 6.625 0.134 ... ... 0.28 0.28 ... 0.432 0.432 ... 0.562 ... 0.719 0.864
8. 8.625 0.148 0．25 0.277 0.322 0.322 0.406 0.5 0.5 0.594 0.719 0.812 0.906 0.875
10. 10.75 0.165 0．25 0.307 0.365 0.365 0.5 0.5 0.594 0.719 0.844 1. 1.125 1.
12. 12.75 0．18 0．25 ０．３３ 0.375 0.406 0.562 0.5 0.688 0.844 1. 1.125 1.312 1.
14. 14. 0．25 0.312 0.375 0.375 0.438 0.594 0.5 0.75 0.938 1.094. 1.25 1.406 ...
16. 16. 0．25 0.312 0.375 0.375 0.5 0.656 0.5 0.844 1.031 1.219 1.438 1.594 ...
18. 18. 0．25 0.312 0.438 0.375 0.562 0.75 0.5 0.938 1.156 1.375 1.562 1.781 ...
20. 20. 0．25 0.375 0.5 0.375 0.594 0.812 0.5 1.031 1.281 1.5 1.75 1.969 ...
22. 22. 0．25 ... ... 0.375 ... ... 0.5 ... ... ．．．． ．．．． ．．．． ．．．．
24. 24. 0．25 0.375 0.562 0.375 0.688 0.969 0.5 1.219 1.531 1.812 2.062 2.344 ．．．．
26. 26. ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0.5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
30. 30. 0.312 0.5 0.625 0.375 ．．．． ．．．． 0.5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
36. 36. 0.312 0.5 0.625 0.375 0.75 ．．．． 0.5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
40 40 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0.5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
42. 42. ...... ...... ...... 0.375 ...... ...... 0.5 ...... ...... ...... ...... ...... ......
48. 48. ...... ...... ...... 0.375 ...... ...... 0.5 ...... ...... ...... ...... ...... ......

检查印度孟买的哈氏合金C276法兰压力额定值/每千克价格，我们是印度最大的独立Werkstoff 2.4819号焊颈法兰制造商。


哈氏合金C276法兰压力额定值

温度°C 150磅 300磅 400磅 600磅 900磅 1500磅 2500磅
-29〜38 20.0 51.7 68.9 103.4 155.1. 258.6 430.9
50. 19.5 51.7 68.9 103.4 155.1. 258.6 430.9
100. 17.7 51.5. 68.7 103.0 154.6 257.6 429.4
150. 15．8 50.3 66.8 100.3 150.6 250.8 418.2
200 13．8 48.3 64.5 96.7 145.0 241.7 402.8
250 12.1 46.3 61.7 92.7 139 231.8 386.2
300 10.2 42.9 57.0 85.7 128.6 214.4 357.1
325. 9．3 41.4 55．0 82.6 124 206.6 344.3
350. 8．4 40.3 53.6 80.4 120.7 201.1 335.3
375. 7．4 38.9 51.6 77.6 116.5 194.1 323.2
400 6.5 36．5 48.9 73.3. 109.8 183.1 304.9
425 5．5 35.2 46.5 70 105.1. 175.1. 291.6
450 4.6 33.7 45.1 67.7 101.4 169.0 281.8
475 3.7 31.7 42.3 63.4 95.1. 158.2 263.9
500. 2.8 28.2 37.6 56.5 84.7 140.9 235
538. 1.4 25.2 33.4 50 75.2 125.5 208.9
550. - 25.0 33.3 49.8 74.8 124.9 208
575. - 24.0 31.9 47.9 71.8. 119.7 199.5
600 - 21.6 28.6 42.9 64.2 107.0 178.5
625 - 18.3 24.3 36.6 54.9 91.2 152
650 - 14.1 18.8 28.1 42.2 70.4 117.3
675 - 11．5 15．4 23.0 34.6 57.6 96

参考合金C276锻造法兰材料规范，我们是印度五大ASTM B564 N10276盲法兰供应商之一。


哈氏C276材料规范

规范格式： Hastelloy C276法兰
尺寸细节 （1/2英寸至（48英寸）
高温额定值 高于200°Celsius（400°F）150级或超过400°Celsius（750°F）
低温评级 零下29摄氏度以上(−20℉）
日本标准制造商 JIS = 5K，10K，40K，16K 20K 30K，63K
可用材料 铸铁，双相钢和超级双相钢，铬镍铁合金，不锈钢，熟铁，合金钢，软钢，哈氏合金，碳钢，铜镍。
厚度图表 核动力源≤ 18
内径公式 核动力源≤ 10
ASME B16.5标准 EN1092，UNI，EN-1092，ANSI / ASME B16.5，API7S-43，API605，BS4504，API7S-15，API，ISO，MSS S44，ASME B16.48，AWWA C207为2062，ISO70051，ASME B16。36，DIN，BS1560-3.1，B16.47系列A＆B.
压力测试 150班到2500班
法兰的可用面类型 FF、凸面、大公母和小公母、搭接面、RTJ、大舌槽和小舌槽。
锻造技术
  • 机加工/锻造/热处理
不同类型 锻造/平板/螺纹
ISO批准的制造商 搭接，承口焊接，螺纹，焊接颈，盲板，套接
在城市下面的宽阔的仓库 那格浦尔、海得拉巴、阿什本、柔佛达拉斯、霍巴尔、沙迦、古尔加翁、伊斯坦布尔、保罗、帕尼帕特、泗水、吉隆坡、苏拉特、开罗、亚历山大、釜山、新波哥大、法里达巴德、明诺伊达、利雅得、东比夫利、金奈、普冲、卢迪亚纳、贾姆那加、河内、阿布扎比、曼谷、卡扬、塔那、伦敦、塞康德拉巴德、瓦皮、哈兹拉、豪纳希克、阿布扎比、德黑兰、哥印拜陀、布里斯班，达曼，安克雷什瓦，城市，休斯顿，古瓦哈蒂，加济阿巴德，城市，珀斯，维萨卡帕特南，班加罗尔，圣地亚哥，阿尔勒克瑙，阿姆斯特丹，马德里，巴黎，芝加哥、德里、瓦多达拉、郑州、雅加达、浦那、卡尔加里、昌迪加尔、大山、卡拉奇、吉达、迈苏鲁、墨尔本、博帕尔、巴库、巴特那、阿吉曼、科奇、布巴内斯瓦尔、斋浦尔、孟买、多哈、赖浦尔、朱拜勒、詹谢布尔、纳拉杰果德、上海、蒂鲁奇拉帕利、麦纳麦、维拉、阿格拉、Vung孟买、拉各斯、艾哈迈达巴德
应用应用 油气工业
市政管道系统
食品加工及制造业
化石燃料发电厂
水务系统
核电应用
电厂工业

查看Hastelloy®C-276平面法兰尺寸公式和在印度孟买即时交付的EN NiMo16Cr15W异径法兰制造商

合金C276锻造法兰尺寸表

合金C276锻造法兰尺寸表


标准管径(NPS) 介绍过o。d。邓肯外Daimeter ()的法兰 法兰的厚度 凸起的直径 底座直径处的轮毂 Lengtd Tdru中心 钻孔和直径 倒角直径处的轮毂 圆角半径 插座部
焊颈（WN） SORF（滑套）NPT（螺纹）SWRF（套筒） 松动（圈接头） SORF（滑入式）SWRF（插座） 松动（圈接头）
O Q R X Y Y Y W B H R Z
1/2 3 - 1/2 7月16日 1-3/8 1-3/16 1-7/8 5/8 5/8 多多 .90 点 1/8 3/8
3/4 3-7 / 8. 1/2 1-11/16 1-1/2 2-1/16 5/8 5/8 1.09 1.11 1.05 1/8 7月16日
1. 4-1/4 9／16 2. 1-15 / 16. 2-3/16 11/16 11/16 1.36 1.38 1.32 1/8 1/2
1-1/4 4-5/8 5/8 2 - 1/2 2-5/16 2 13/16 13/16 1.70 1.72 1.66 3/16 9／16
1-1/2 5. 11/16 2-7/8 2-9/16 2-7/16 7／8 7／8 1.95 1.97 1.90 1/4 5/8
2. 6. 3/4 3-5/8 3-1/16 2 - 1/2 1. 1. 2.44 2.46 2.38 5月16日 11/16
2 - 1/2 7. 7／8 4-1/8 3-9/16 4 1-1/8 1-1/8 2.94 2.97 2.88 5月16日 3/4
3. 5 15/16 5. 4-1/4 4 1-3/16 1-3/16 3.57 3.60 3.50 3/8 13/16
3 - 1/2 8-1 / 2 15/16 半 4-13/16 2-13 / 16. 1-1/4 1-1/4 4.07 4.10 4.00 3/8 7／8
4. 9 15/16 6-3 / 16. 5-5 / 16. 3. 1-5/16 1-5/16 4.57 4.60 4.50 7月16日 15/16
5. 10. 15/16 7.5/16 6-7/16 3 - 1/2 1-7/16 1-7/16 5.66 5.69 5.56 7月16日 15/16
6. 11. 1. 8-1 / 2 7-9/16 3 - 1/2 1-9/16 1-9/16 6.72 6.75 6.63 1/2 1-1/16
8. 13-1/2 1-1/8 10-5 / 8. 9-11 / 16. 4. 1-3/4 1-3/4 8.72 8.75 8.63 1/2 1-1/4
10. 16. 1-3/16 12-3/4 12. 4. 1-15 / 16. 1-15 / 16. 10.88 10.92 10.75 1/2 1-5/16
12. 19. 1-1/4 15. 14-3/8 4-1/2 2-3/16 2-3/16 12.88 12.92 12.75 1/2 1-9/16
14. 21. 1-3/8 16-1/4 15-3/4 5. 2 3-1/8 14.14 14.18 14.00 1/2 1-5/8
16. 23-1/2 1-7/16 18-1/2 18. 5. 2 - 1/2 3-7/16 16.16 16.19 16.00 1/2 1-3/4
18. 25. 1-9/16 21. 19-7 / 8. 半 2-11/16 3-13 / 16. 18.18 18.20. 18.00 1/2 1-15 / 16.
20. 27-1 / 2 1-11/16 23. 22. 5-11/16 2-7/8 4-1 / 16. 20.20 20.25 20 1/2 2-1/8
24. 32. 1-7/8 27-1 / 4. 26-1 / 8. 6. 3-1/4 4-3/8 24.25 24.25 24.00 1/2 2 - 1/2

UNS N10276滑动法兰尺寸表

标准尺寸 维 Hastelloy法兰尺寸尺寸1/2英寸。到2 1/2英寸。
第125类
150班		 300班 类400 600级 类900 1500级 类2500
英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米
1/2 A. 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121. 4 3/4 121. 5 1/4 133.4
B 7月16日 11．1 9／16 14.3 9／16 14.3 9／16 14.3 7／8 22.2 7／8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. - 4. 44.
D 5/8 15.9 5/8 15.9 5/8 15.9 5/8 15.9 7／8 22.2 7／8 22.2 7／8 22.2
3/4 A. 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130. 5 1/8 130. 5 1/2 139.7
B 1/2 12．7 5/8 15.9 5/8 15.9 5/8 15.9 1. 25.4 1. 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. - 4. 44.
D 5/8 15.9 3/4 19. 3/4 19. 3/4 19. 7／8 22.2 7／8 22.2 7／8 22.2
1. A. 4 1/4 108. 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159.
B 9／16 14.3 11/16 17.5 11/16 17.5 11/16 17.5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2. 50.8 2. 50.8 2. 50.8 2. 50.8 2. 50.8 2. 50.8 2. 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4. 102. 4. 102. 4 1/4 108.
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4.
D 5/8 15.9 3/4 19. 3/4 19. 3/4 19. 1. 25.4 1. 25.4 1. 25.4
1 1/4 A. 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159. 6 1/4 159. 7 1/4 184.2
B 5/8 15.9 3/4 19. 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 １ 1/2 38.1.
D2 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111. 4 3/8 111. 5 1/8 130.
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4.
D 5/8 15.9 3/4 19. 3/4 19. 3/4 19. 1. 25.4 1. 25.4 1 1/8 28.6
１ 1/2 A. 5. 127. 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7. 177.8 7. 177.8 8. 203
B 11/16 17.5 13/16 20.6 7／8 22.2 7／8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73. 2 7/8 73. 2 7/8 73. 2 7/8 73. 2 7/8 73. 2 7/8 73.
D1 3 7/8 4. 4 1/2 114. 4 1/2 114. 4 1/2 114. 4 7/8 124. 4 7/8 124. 5 3/4 146.
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4.
D 5/8 ．15.9 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2. A. 6. 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
B 3/4 19. 7／8 22.2 1. 25.4 1. 25.4 １ 1/2 38.1. １ 1/2 38.1. 2. 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121. 5. 127. 5. 127. 5. 127. 6 1/2 165.1 6 1/2 165.1 6 3/4 171.
N 4. 4. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8.
D 3/4 19. 3/4 19. 3/4 19. 3/4 19. 1. 25.4 1. 25.4 1 1/8 28.6
2 1/2 A. 7. 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
B 7／8 22.2 1. 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105. 4 1/8 105. 4 1/8 105.
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197.
N 4. 4. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8.
D 3/4 19. 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

哈氏C276盲法兰垫片图

普通管尺寸 垫片id(内径)
 密封垫外径（表外）
150磅 300磅 400磅 600磅 900磅
1/2 0.84 1.875 2.125 2.125 2.125 2.50
3/4 1.06 2.25 2.625 2.625 2.625 2.75
1. 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3.50
１ 1/2 1.91 3.375 3.75 3.75 3.75 3.875
2. 2.38 4.125 4.375 4.375 4.375 5.625
2 1/2 2.88 4.875 5.125 5.125 5.125 6.50
3. 3.50 5.375 5.875 5.875 5.875 6.625
4. 4.50 6.875 7.125 7．00 7.625 8.125
5. 5.56 7.75 8.50 8.375 9.50 9.75
6. 6.62 8.75 9.875. 9.75 10.50 11.375
8. 8.62 11. 12.125 12.00 12.625 14.125
10. 10.75 13.375 14.25 14.125 15.75 17.125
12. 12.75 16.125 16.625 16.50 18.00 19.625

检查ASTM B564 2.4819 Hastelloy C276管道法兰和合金C276上的吸引力价格提供的脸法兰化学成分/机械性能。

WERKSTOFF NR的等效图。2.4819焊接颈部法兰

标准 或 UNS JIS. 材料NR。 戈斯特 EN
Hastelloy C276法兰 nimo16cr15w ЭП760 N10276 0276年西北 2.4819 ХН65МВУ

ASTM B564 UNS N08825化学成分

哈氏合金C276法兰的标称化学成分，%
铁 5.
钨 4.
锰 ≤1.
钒 ≤0.35
钼 16.
碳 ≤0.01
铜 ≤0.5
硅 ≤0.08
镍 均衡
钴 ≤2.5
铬 16.

UNS N08825机械性能

元素 密度 屈服强度（0.2%偏移） 伸长 熔点 抗拉强度
Hastelloy C276法兰 8.89克/立方厘米 Psi–52000，MPa–355 40% 1370摄氏度（2500华氏度） Psi - 1,15,000, MPa - 790

哈氏合金法兰的物理性能

密度 熔化范围 比热 磁导率
磅/英寸3. G / cm.3. °F. °C. 英国热量单位/磅华氏度 J / KG *°C 200奥斯特 15.9 ka / m
0.321 8.89 2415-2500 1323-1371 0.102 427 1.0002 1.0002

哈氏合金C-276平面法兰进度表

nps（标称管道尺寸） SORF(滑) NPT（螺纹） SWRF（承插焊接） 松动（圈接头） BLRF（盲） WRNR(焊颈)
½ 1. 1. 2. 1. 2. 2.
¾ 2. 2. 2. 2. 2. 2.
1. 2. 2. 2. 2. 2. 3.
1¼ 3. 3. 3. 3. 3. 3.
1½. 3. 3. 3. 3. 4. 4.
2. 5. 5. 5. 5. 5. 6.
2½. 8. 8. 8. 8. 7. 10.
3. 9 9 9 9 9 11．5
3½. 11. 12. 11. 11. 13. 12.
4. 13. 13. 13. 13. 17. 16.5
5. 15. 15. 15. 15. 20. 21.
6. 19. 19. 19. 19. 27. 26.
8. 30. 30. 30. 30. 47. 42.
10. 43. 43. 43. 43. 70 54.
12. 64. 64. 64. 64. 123. 88.
14. 90. 90. 90. 105. 140. 114.
16. 106. 98. 98. 140. 180. 140.
18. 130. 130. 130. 160. 220 165.
20. 165. 165. 165. 195 285 197.
22. 185. 185. 185. 245 355. 225
24. 220 220 220 275 430 268

ASTM B564 Hastelloy C276管法兰尺寸耐受性

Hastelloy C276法兰 宽容表
A. O.D.(外径)
  • 外径(外径)≤24"时:±1/16"(1.6毫米)
  • 外径大于24"时:±1/8"(3.2毫米)
D 内径（即）
  • 10"及更小:±1/32" (0.8 mm)
  • 12"至18":+1/8" (3.2 mm)
  • 20“更大：-1/16”（1.6毫米）
B 接触面直径
  • 1/16"凸面:±1/32" (0.8 mm)
  • 1/4" RF(凸起面)，T/G(舌和沟)，(公和母)，(m/f):±1/64"(0.4毫米)
J 轮毂根部的直径
  • 当集线器底座为24“或更小：±1/16”（1.6毫米）
  • 当轮毂底座超过24"时:±1/8"(3.2毫米)
H 焊接点轮毂的直径
  • 5英寸及以下：+3/32英寸（2.4毫米），-1/32英寸（0.8毫米）
  • 6英寸及以上：+5/32英寸（4.0毫米），-1/32英寸（0.8毫米）
P 钻孔
  • 圆形螺栓:±1/16" (1.6 mm)
  • 螺栓孔间距：±1/32”（0.8 mm）
螺栓圆相对端面的偏心率
  • 2 1/2"和更小的±1/32"(0.8毫米)最大
  • 最大值为3英寸及以上±1/16英寸（1.6毫米）
C 厚度
  • 18“更小：±1/8”（3.2 mm），-0“
  • 20“更大：±3/16”（4.8 mm），-0“
K 中心的长度
  • 10"及更小:±1/16" (1.6 mm)
  • 12“更大：±1/8”（3.2毫米）

合金C276凸起面法兰螺栓图表

符合ANSI B16.5的150#法兰 300#法兰符合ANSI B16.5 600＃法兰根据ANSI B16.5
普通管尺寸 #螺栓和螺栓 螺柱和螺栓的直径 钉的长度 #螺栓和螺栓 螺柱和螺栓的直径 螺栓长度 #螺栓和螺栓 螺柱和螺栓的直径 钉的长度
1/16射频 RTJ. 1/16射频 RTJ. 1/4射频 RTJ.
1/2 4. 0.50 2 – 4. 0.50 2 - 1/2 3. 4. 0.50 3. 3.
3/4 4. 0.50 2 - 1/2 – 4. 0.63 3. 3 - 1/2 4. 0.63 3 - 1/2 3 - 1/2
1. 4. 0.50 2 - 1/2 3. 4. 0.63 3. 3 - 1/2 4. 0.63 3 - 1/2 3 - 1/2
1-1/4 4. 0.50 4 3-1/4 4. 0.63 3-1/4 3-3/4 4. 0.63 3-3/4 3-3/4
1-1/2 4. 0.50 4 3-1/4 4. 0.75 3 - 1/2 4. 4. 0.75 4-1/4 4-1/4
2. 4. 0.63 3-1/4 3-3/4 8. 0.63 3 - 1/2 4. 8. 0.63 4-1/4 4-1/4
2 - 1/2 4. 0.63 3 - 1/2 4. 8. 0.75 4. 4-1/2 8. 0.75 4-3/4 4-3/4
3. 4. 0.63 3 - 1/2 4. 8. 0.75 4-1/4 4-3/4 8. 0.75 5. 5.
3 - 1/2 8. 0.63 3 - 1/2 4. 8. 0.75 4-1/4 5. 8. 0.88 半 半
4. 8. 0.63 3 - 1/2 4. 8. 0.75 4-1/2 5. 8. 0.88 5-3/4 5-3/4
5. 8. 0.75 3-3/4 4-1/4 8. 0.75 4-3/4 5-1/4 8. 1 六个半 六个半
6. 8. 0.75 4. 4-1/2 12. 0.75 4-3/4 半 12. 1 6-3/4 6-3/4
8. 8. 0.75 4-1/4 4-3/4 12. 0.88 半 6. 12. 1.13 5 7-3 / 4.
10. 12. 0.88 4-1/2 5. 16. 1 6-1/4 6-3/4 16. 1.25 8-1 / 2 8-1 / 2
12. 12. 0.88 4-3/4 5-1/4 16. 1.13 6-3/4 7-1/4 20. 1.25 8-3 / 4. 8-3 / 4.
14. 12. 1 5-1/4 5-3/4 20. 1.13 7. 5 20. 1.38 9-1 / 4. 9-1 / 4.
16. 16. 1 5-1/4 5-3/4 20. 1.25 5 8. 20. 1.50 10. 10.
18. 16. 1.13 5-3/4 6-1/4 24. 1.25 7-3 / 4. 8-1 / 4. 20. 1.63 10-3 / 4. 10-3 / 4.
20. 20. 1.13 6-1/4 6-3/4 24. 1.25 8. 8-3 / 4. 24. 1.63 11-1 / 4. 11-1 / 2
24. 20. 1.25 6-3/4 7-1/4 24. 1.50 9 10. 24. 1.88 13. 13-1/4

符合ANSI B16.5的900#法兰 1500＃法兰根据ANSI B16.5 2500＃法兰根据ANSI B16.5
普通管尺寸 #螺栓和螺栓 螺栓和螺柱的直径 螺栓长度 #螺栓和螺栓 螺柱和螺栓的直径 钉的长度 #螺栓和螺栓 螺柱和螺栓的直径 钉的长度
1/4射频 RTJ. 1/4射频 RTJ. 1/4射频 RTJ.
1/2 4. 0.75 4-1/4 4-1/4 4. 0.75 4-1/4 4-1/4 4. 0.75 4-3/4 4-3/4
3/4 4. 0.75 4-1/2 4-1/2 4. 0.75 4-1/2 4-1/2 4. 0.75 5. 5.
1. 4. 0.88 5. 5. 4. 0.88 5. 5. 4. 0.88 半 半
1-1/4 4. 0.88 5. 5. 4. 0.88 5. 5. 4. 1 6. 6.
1-1/2 4. 1 半 半 4. 1 半 半 4. 1.13 6-3/4 6-3/4
2. 8. 0.88 5-3/4 5-3/4 8. 0.88 5-3/4 5-3/4 8. 1 7. 7.
2 - 1/2 8. 1 6-1/4 6-1/4 8. 1 6-1/4 6-1/4 8. 1.13 7-3 / 4. 8.
3. 8. 0.88 5-3/4 5-3/4 8. 1.13 7. 7. 8. 1.25 8-3 / 4. 9
4. 8. 1.13 6-3/4 6-3/4 8. 1.25 7-3 / 4. 7-3 / 4. 8. 1.50 10. 10-1/4
5. 8. 1.25 5 5 8. 1.50 9-3 / 4. 9-3 / 4. 8. 1.75 11-3 / 4. 12-1 / 4.
6. 12. 1.13 5 7-3 / 4. 12. 1.38 10-1/4 10-1 / 2 8. 2.00 13-1/2 14.
8. 12. 1.38 8-3 / 4. 8-3 / 4. 12. 1.63 11-1 / 2 11-3 / 4. 12. 2.00 15. 15-1/2
10. 16. 1.38 9-1 / 4. 9-1 / 4. 12. 1.88 13-1/4 13-1/2 12. 2.50 19-1/4 20.
12. 20. 1.38 10. 10. 16. 2.00 14-3/4 15-1/4 12. 2.75 21-1/4 22.
14. 20. 1.50 10-3 / 4. 11. 16. 2.25 16. 16-3/4 – – – –
16. 20. 1.63 11-1 / 4. 11-1 / 2 16. 2.50 17-1/2 18-1/2 – – – –
18. 20. 1.88 12-3/4 13-1/4 16. 2.75 19-1/2 20-3/4 – – – –
20. 20. 2.00 13-3/4 14-1/4 16. 3 21-1/4 22-1/4 – – – –
24. 20. 2.50 17-1/4 18. 16. 3.50 24-1/4 25-1 / 2 – – – –

ISO批准的印度Hastelloy C276法兰的制造商类型

哈氏合金C276焊颈法兰
哈氏合金C276焊颈法兰
合金C276 WNRF法兰
合金C276 WNRF法兰
UNS N10276 WN法兰
UNS N10276 WN法兰
C276哈氏合金长焊颈法兰
C276哈氏合金长焊颈法兰
Werkstoff nr。2.4819在法兰上滑动
Werkstoff nr。2.4819在法兰上滑动
ASME B564 N10276 SORF法兰
ASME B564 N10276 SORF法兰
哈氏合金®C-276 SO法兰
哈氏合金®C-276 SO法兰
EN NiMo16Cr15W滑动盲法兰
EN NiMo16Cr15W滑动盲法兰
ASTM B564 N10276 Hastelloy C276盲法兰
ASTM B564 N10276 Hastelloy C276盲法兰
GOSTБББ65МБУ哈氏合金法兰
GOSTБББ65МБУ哈氏合金法兰
EN NiMo16Cr15W高轮毂盲板法兰
EN NiMo16Cr15W高轮毂盲板法兰
标准代号:JIS nw0276盲法兰
标准代号:JIS nw0276盲法兰


我们最近提供的位置

SCH 40, 2500#， 4英寸，哈氏合金C276法兰 阿联酋、英国-英国、欧洲、马来西亚
ASME B16.5,10英寸，SCH 60，合金C276滑动法兰 日本，欧洲，马来西亚，罗马尼亚
6英寸，SCH 20，UNS N10276插座焊接法兰 马来西亚，德国，捷克，泰国
3英寸，ASME B16.5，SCH 50，C276 Hastelloy法兰 中国，哥伦比亚，瑞典，马来西亚
SCH 160S，2英寸，Werkstoff 2.4819号焊颈法兰 俄罗斯，迪拜，荷兰，马来西亚
SCH 60，6英寸，合金C276锻造法兰 科威特，南非，沙特阿拉伯（KSA），巴西
SCH 20,22英寸，ASTM B564 N10276盲法兰 南非、巴林、新加坡
SCH 40S，150级，4英寸，Hastelloy®C-276平面凸缘 法国，欧洲，泰国，卡塔尔
14英寸，ASME B16.5, FF, EN NiMo16Cr15W异径法兰 菲律宾，尼日利亚，澳大利亚，英国
ASME B16.5, 8英寸，凸面，哈氏合金C276管道法兰 阿曼、马来西亚、香港、UAE
4英寸，Sch 120, B16.5, C276凸面法兰 美国、芬兰、马来西亚、孟加拉国
SCH 110, 22英寸，900级，哈氏合金法兰 西班牙，英国，埃及，墨西哥
600级，锻造，26英寸，合金C276锻造RTJ法兰 波兰，加拿大，艾灵顿-美国，英国
RF，900#，12英寸，哈氏合金C276板法兰 欧洲、阿联酋、英国、英国、马来西亚
SCH 120,2寸，150级＃，ASTM B564 UNT N10276 LAP关节法兰 欧洲，罗马尼亚，日本，马来西亚
