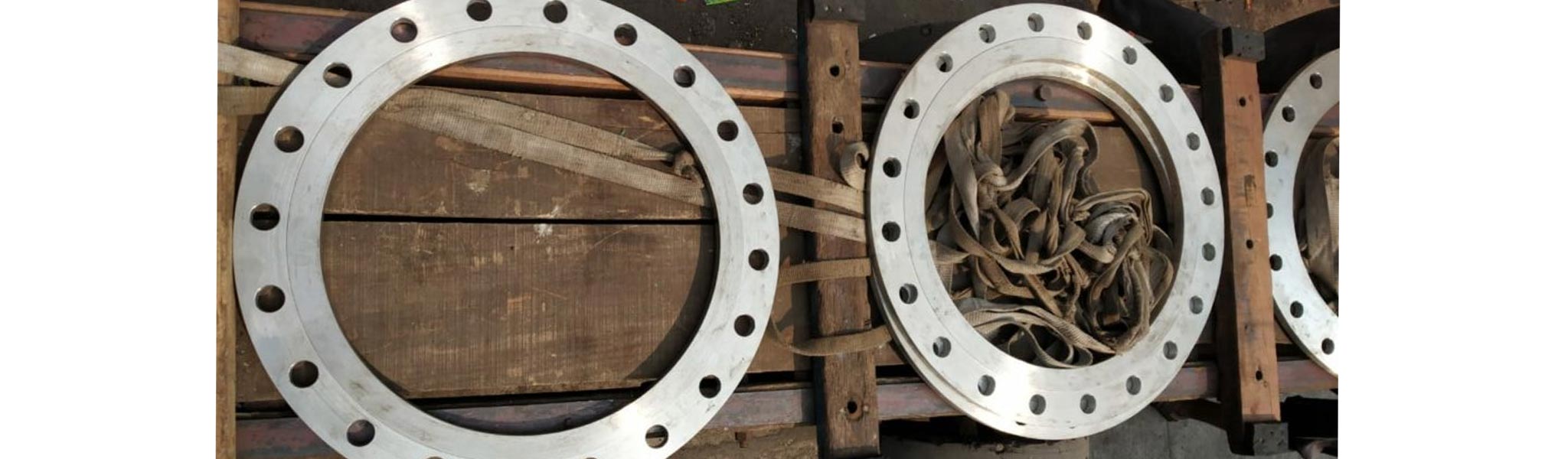

incoloy 800法兰制造商

ASTM B564 UNS N08800铬钴合金800法兰

合金800焊接颈法兰和镍800H卡瓦法兰化学相容性的规格清单。

我们在行业中拥有强大的声誉，生产不同类型的高质量法兰，以满足客户的要求。我们生产800年因科镍铬不锈钢法兰我们使用优质的资源和先进的机械进行生产ASTM B564 UNS N08800铬钴合金800法兰. 我们在制造过程中遵循所有国家和国际标准。我们是全球最大的汽车制造商之一铬钴合金800盲法兰，由经验丰富的专业人士监督制作，尺寸准确。我们的法兰上的合金800H滑块由于它的化学成分，它是强的，它可以在较高的温度下保持稳定。的ASTM B564耐热铬合金800H焊接颈法兰具有更大的抗拉强度，抗裂缝和点蚀。

我们专注于提供高品质的产品Werkstoff 1.4958承插焊接法兰因为客户满意是我们的首要目标。我们在生产过程中采用先进的技术，使我们的客户总是及时交货。我们供应UNS N08800异径法兰国内外客户的上门服务。我们的产亚博下载安装苹果手机版品包装在木箱或托盘，以确保安全，在运输过程中不会损坏和生锈。

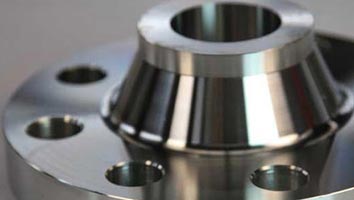

800年因科镍铬不锈钢法兰
800年因科镍铬不锈钢法兰

800年因科镍铬不锈钢法兰

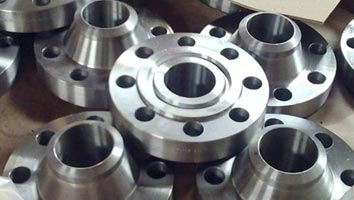

合金800焊接颈法兰
合金800焊接颈法兰

合金800焊接颈法兰

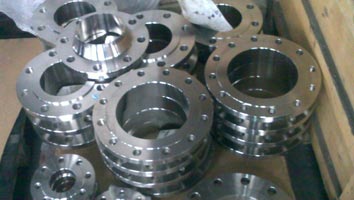

镍800H滑套法兰
镍800H滑套法兰

镍800H滑套法兰

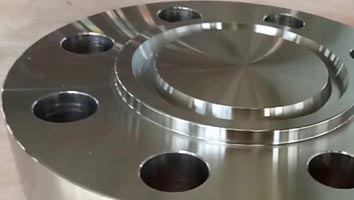

Incoloy N08800盲板法兰
Incoloy N08800盲板法兰

Incoloy N08800盲板法兰

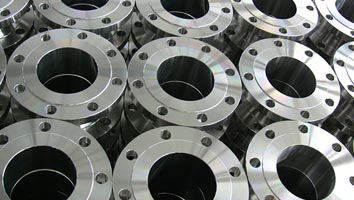

Werkstoff 1.4876承插焊接法兰
Werkstoff 1.4876承插焊接法兰

Werkstoff 1.4876承插焊接法兰

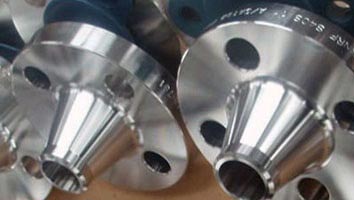

ASME B564 800铬铁异径法兰
ASME B564 800铬铁异径法兰

ASME B564 800铬铁异径法兰

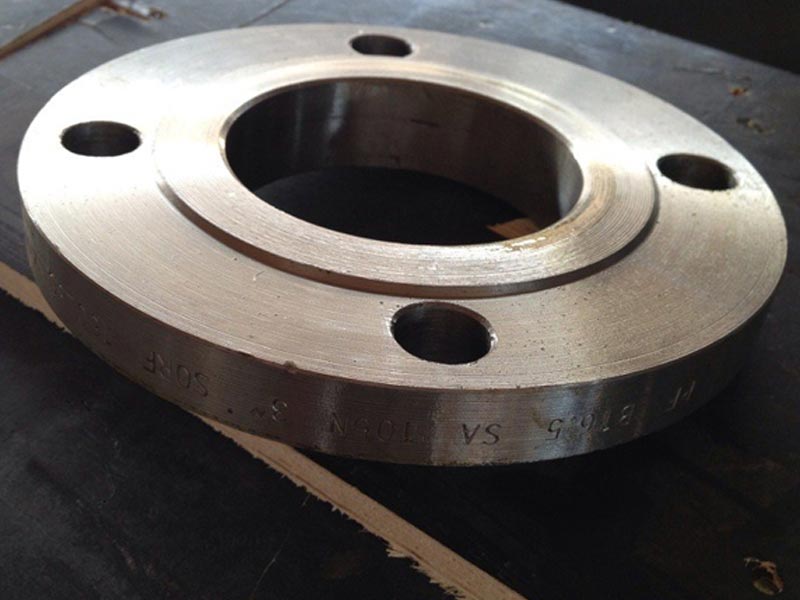

Astm b564 uns n08800铬合金800法兰

表的内容



因科镍铬不锈钢800规范

规格清单: 800年因科镍铬不锈钢法兰
不同类型的法兰可供销售 焊接颈，盲板，套接，承插，搭接，螺纹
应用 市政管道系统
电厂工业
食品加工及制造业
化石燃料发电厂
水厂系统
核电应用
石油和天然气工业
150类温度 150类或400°c(750°F)以上
低温图表 -29摄氏度以上(−20°F)
日本标准制造商 5K、10K、40K、16K、20K、30K、63K
孔径尺寸图 NPS≤10
法兰尺寸格式 1/2英寸至48英寸
可用的类型 板材/锻造/螺纹
ASTM标准材料 采购产品铜镍，合金钢，低碳钢，哈氏合金，不锈钢，熟铁，双相钢和超双相钢，铸铁，铬镍铁合金，碳钢。
压力容器厚度 NPS≤18
KOC批准的以下标准制造商 ANSI/ASME B16.5, API7S-15, IS 2062, ISO70051, API, API7S-43, ASME B16.48, AWWA C207, B16.47 A & B系列，API605, BS4504, EN1092, UNI, ASME B16.36, DIN, BS1560-3.1, EN-1092, ISO, MSS S44。
压力等级类 150班到2500班
脸型 RTJ，平面，搭接面，凸起面，大舌槽和小舌槽，大男-女和小男-女。
法兰生产工艺
  • 热处理/加工/锻造
我们提供快速交付 新加坡、沙迦、雅加达、阿布印多尔、德黑兰、皮普里-钦奇瓦德、哈兹拉市、吉隆坡、大山、城市、詹谢普尔、柔佛市、普冲、帕尼帕特、维萨卡帕特南、贾姆讷格尔、巴黎、孟买、拉杰果市、保罗、巴库、安伯纳斯、布里斯班、伦敦、哥印拜陀、霍巴尔、塔那、加尔各答、东比夫利、艾哈迈达巴德、新芝加哥、迈苏鲁、珀斯、麦纳麦、达曼、马德里、法里达巴德，海德拉巴，卢迪亚纳，郑州，圣地亚哥，北京，苏拉特，阿布扎比，Chi Vasai开罗，米兰，班加罗尔，卡拉奇，孟买，阿什本，杭州，浦那，釜山，Vung Kalyan, Al Ghaziabad，利雅得，古尔加翁，纳希克，河内，博帕尔，哥他，朱拜勒，Tiruchirappalli, Kochi, Vapi，墨尔本，Guwahati，阿姆斯特丹，奎松赖布尔，拉各斯，阿拉姆，诺伊达，波哥大，悉尼、布巴内斯瓦尔、达拉斯、阿吉曼、金奈、亚历山大、迪拜、安克雷什瓦尔、多哈、德里、Sao Secunderabad、达卡、曼谷、勒克瑙、上海、吉达、Tau、斋浦尔、卡尔加里、伊斯坦布尔、墨西哥休斯顿、巴特那、维拉、昌迪加尔、巴鲁、瓦多达拉、泗水、吉隆坡、首尔、那格浦尔、新胡巴淡、阿格拉。

铬铁800法兰化学成分

Incoloy 800法兰的化学成分，%
C ≤0.10
锰 ≤1.50
如果 ≤1
年代 ≤0.015
菲 ≥39.5
铜 ≤0.75
倪 30.0-35.0
Cr 19.0 - -23.0
“透明国际” 0.15 - -0.60
艾尔 0.15 - -0.60

印度最大的独立Incoloy N08800盲法兰制造商，Werkstoff 1.4876号承插焊接法兰尺寸表符合ASME B16.5。


800合金焊颈法兰尺寸公式

800合金焊颈法兰尺寸公式


标准管径(NPS) 法兰外径 法兰的厚度 凸面直径 基径轮毂 Lengtd Tdru中心 孔径和直径 轮毂在斜面直径 圆角半径 套接字Deptd
焊缝的脖子(WN) NPT(螺纹)SWRF(插座) 松动（搭接接头） SWRF(插座) 松动（搭接接头）
O 问 R X Y Y Y W B H r Z
1/2 3 - 1/2 7/16 1-3/8 1-3/16 1-7/8 5/8 5/8 多多 .90 点 1/8 3/8
3/4 3-7/8 1/2 1-11/16 1 - 1/2 2-1/16 5/8 5/8 1.09 1．11 1．05 1/8 7/16
1 4-1/4 9／16 2 1-15/16 2-3/16 11/16 11/16 1.36 1.38 1.32 1/8 1/2
1 1/4 4-5/8 5/8 2 - 1/2 2-5/16 2 13/16 13/16 1．70 1.72 1.66 3/16 9／16
1 - 1/2 5 11/16 2-7/8 2-9/16 2-7/16 7／8 7／8 1.95 1．97 1.90 1/4 5/8
2 6 3/4 3-5/8 3-1/16 2 - 1/2 1 1 2.44 2.46 2.38 5/16 11/16
2 - 1/2 7 7／8 4-1/8 3-9/16 4 1-1/8 1-1/8 2.94 2.97 2.88 5/16 3/4
3. 5 15/16 5 4-1/4 4 1-3/16 1-3/16 3.57 3.60 3．50 3/8 13/16
3 - 1/2 8-1/2 15/16 半 4-13/16 2-13/16 1 1/4 1 1/4 4.07 4.10 4 3/8 7／8
4 9 15/16 6-3/16 5-5/16 3. 1-5/16 1-5/16 4.57 4.60 4.50 7/16 15/16
5 10 15/16 7.5/16 6-7/16 3 - 1/2 1-7/16 1-7/16 5.66 5.69 5.56 7/16 15/16
6 11 1 8-1/2 7-9/16 3 - 1/2 1-9/16 1-9/16 6.72 6.75 6.63 1/2 1-1/16
8 13-1/2 1-1/8 10-5/8 9-11/16 4 1-3/4 1-3/4 8.72 8.75 8.63 1/2 1 1/4
10 16 1-3/16 12-3/4 12 4 1-15/16 1-15/16 10.88 10.92 10.75 1/2 1-5/16
12 19 1 1/4 15 14-3/8 4 1/2 2-3/16 2-3/16 12.88 12.92 12.75 1/2 1-9/16
14 21 1-3/8 16-1/4 15-3/4 5 2 3-1/8 14.14 14.18 14.00 1/2 1-5/8
16 23-1/2 1-7/16 18-1/2 18 5 2 - 1/2 3-7/16 16.16 16.19 16 1/2 1-3/4
18 25 1-9/16 21 19-7/8 半 2-11/16 3-13/16 18.18 18.20 18 1/2 1-15/16
20 27-1/2 1-11/16 23 22 5-11/16 2-7/8 4-1/16 20.20 20.25 20.00 1/2 2-1/8
24 32 1-7/8 27-1/4 26-1/8 6 3-1/4 4-3/8 24.25 24.25 24.00 1/2 2 - 1/2

Incoloy®800H管法兰的最大重量和JIS NCF 800HT平面法兰的制造商可提供多种等级和形状。


镍800H滑套法兰重量计算公式

NPS（公称管道尺寸） SORF(滑) 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松动（搭接接头） BLRF(盲) WRNR(焊颈)
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11．5
3½ 11 12 11 11 13 12
4 13 13 13 13 17 16.5
5 15 15 15 15 20 21
6 19 19 19 19 27 26
8 30 30 30 30 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20 165 165 165 195 285 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

在印度孟买检查ASME B564 800铬钴合金减压法兰厚度计算和合金800HT RTJ法兰制造商。

Incoloy N08800盲板法兰厚度在线计算

铬合金法兰的壁厚
标准管径(NPS) O.D. (Daimeter之外) 原理图10 原理图20 附表30 标准墙外日射计 附表40 Sch 60 外接高压表 附表80 100年计划 120年计划 140年计划 160年计划 XX Hvy
½ 0.84 0.083 ．.. ．.. 0.109 0.109 ．.. 0.147 0.147 ．.. ．.. ．.. 0.188 0.294
¾ 1．05 0.083 ．.. ．.. 0.113 0.113 ．.. 0.154 0.154 ．.. ．.. ．.. 0.219 0.308
1 1.315 0.109 ．.. ．.. 0.133 0.133 ．.. 0.179 0.179 ．.. ．.. ．.. 0.25 0.358
1 ¼ 1.66 0.109 ．.. ．.. 0.14 0.14 ．.. 0.191 0.191 ．.. ．.. ．.. 0.25 0.382
1 ½ 1.9 0.109 ．.. ．.. 0.145 0.145 ．.. 0．2 0．2 ．.. ．.. ．.. 0.281 0．4
2 2.375 0.109 ．.. ．.. 0.154 0.154 ．.. 0.218 0.218 ．.. ．.. ．.. 0.344 0.436
2½ 2.875 0.12 ．.. ．.. 0.203 0.203 ．.. 0.276 0.276 ．.. ．.. ．.. 0.375 0.552
3. 3.5 0.12 ．.. ．.. 0.216 0.216 ．.. 0．3 0．3 ．.. ．.. ．.. 0.438 0．6
3½ 4 0.12 ．.. ．.. 0.226 0.226 ．.. 0.318 0.318 ．.. ．.. ．.. ．.. 0.636
4 4．5 0.12 ．.. ．.. 0.237 0.237 ．.. 0.337 0.337 ．.. 0.438 ．.. 0.531 0.674
5 5.563 0.134 ．.. ．.. 0.258 0.258 ．.. 0.375 0.375 ．.. 0．5 ．.. 0.625 0.75
6 6.625 0.134 ．.. ．.. 0.28 0.28 ．.. 0.432 0.432 ．.. 0.562 ．.. 0.719 0.864
8 8.625 0.148 0.25 0.277 0.322 0.322 0.406 0．5 0．5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0.25 0.307 0.365 0.365 0．5 0．5 0.594 0.719 0.844 1 1.125 1
12 12.75 0.18 0.25 0.33 0.375 0.406 0.562 0．5 0.688 0.844 1 1.125 1.312 1
14 14 0.25 0.312 0.375 0.375 0.438 0.594 0．5 0.75 0.938 1.094 1．25 1.406 ．..
16 16 0.25 0.312 0.375 0.375 0．5 0.656 0．5 0.844 1.031 1.219 1.438 1.594 ．..
18 18 0.25 0.312 0.438 0.375 0.562 0.75 0．5 0.938 1.156 1.375 1.562 1.781 ．..
20 20 0.25 0.375 0．5 0.375 0.594 0.812 0．5 1.031 1.281 1.5 1．75 1.969 ．..
22 22 0.25 ．.. ．.. 0.375 ．.. ．.. 0．5 ．.. ．.. ．．．． ．．．． ．．．． ．．．．
24 24 0.25 0.375 0.562 0.375 0.688 0.969 0．5 1.219 1.531 1.812 2.062 2.344 ．．．．
26 26 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
30 30 0.312 0．5 0.625 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
36 36 0.312 0．5 0.625 0.375 0.75 ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
40 40 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
42 42 …….. …….. …….. 0.375 …….. …….. 0．5 …….. …….. …….. …….. …….. ……..
48 48 …….. …….. …….. 0.375 …….. …….. 0．5 …….. …….. …….. …….. …….. ……..

Werkstoff 1.4876承插焊接法兰公差图

镍铬合金法兰 公差表
一个 外径（外径）
  • 外径(外径)≤24"时:±1/16"(1.6毫米)
  • 外径大于24"时:±1/8"(3.2毫米)
D 内径（内径）
  • 10"及更小:±1/32" (0.8 mm)
  • 12"至18":+1/8" (3.2 mm)
  • 20英寸及以上：-1/16英寸（1.6毫米）
B 接触面直径
  • 1/16"凸面:±1/32" (0.8 mm)
  • 1/4" RF(凸起面)，T/G(舌和沟)，(公和母)，(m/f):±1/64"(0.4毫米)
J 轮毂根部的直径
  • 当轮毂底座为24"或更小:±1/16"(1.6毫米)
  • 当轮毂底座超过24"时:±1/8"(3.2毫米)
H 轮毂在焊接点的直径
  • 5"及更小:+3/32" (2.4 mm)， -1/32" (0.8 mm)
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻孔
  • 圆形螺栓:±1/16" (1.6 mm)
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圆相对端面的偏心率
  • 最大值为2 1/2英寸及以下±1/32英寸（0.8毫米）
  • 3"及更大±1/16" (1.6 mm)最大
C 厚度
  • 18英寸及以下：±1/8英寸（3.2毫米），-0英寸
  • 20英寸及以上：±3/16英寸（4.8毫米），-0英寸
K 中心的长度
  • 10"及更小:±1/16" (1.6 mm)
  • 12英寸及以上：±1/8英寸（3.2毫米）

参考ASTM B564 UNS N08825法兰公差表和ASME B16.5抛光铬镍铁合金800凸面法兰螺柱螺栓尺寸图。

incoroy®800H管道法兰螺栓长度

150#法兰符合ANSI B16.5 300#法兰符合ANSI B16.5 符合ANSI B16.5的600#法兰
正常管道尺寸 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/16的射频 RTJ 1/16的射频 RTJ 1/4射频 RTJ
1/2 4 0.50 2 - - - - - - 4 0.50 2 - 1/2 3. 4 0.50 3. 3.
3/4 4 0.50 2 - 1/2 - - - - - - 4 0.63 3. 3 - 1/2 4 0.63 3 - 1/2 3 - 1/2
1 4 0.50 2 - 1/2 3. 4 0.63 3. 3 - 1/2 4 0.63 3 - 1/2 3 - 1/2
1 1/4 4 0.50 4 3-1/4 4 0.63 3-1/4 3-3/4 4 0.63 3-3/4 3-3/4
1 - 1/2 4 0.50 4 3-1/4 4 0.75 3 - 1/2 4 4 0.75 4-1/4 4-1/4
2 4 0.63 3-1/4 3-3/4 8 0.63 3 - 1/2 4 8 0.63 4-1/4 4-1/4
2 - 1/2 4 0.63 3 - 1/2 4 8 0.75 4 4 1/2 8 0.75 4-3/4 4-3/4
3. 4 0.63 3 - 1/2 4 8 0.75 4-1/4 4-3/4 8 0.75 5 5
3 - 1/2 8 0.63 3 - 1/2 4 8 0.75 4-1/4 5 8 0.88 半 半
4 8 0.63 3 - 1/2 4 8 0.75 4 1/2 5 8 0.88 5-3/4 5-3/4
5 8 0.75 3-3/4 4-1/4 8 0.75 4-3/4 5-1/4 8 1．00 6-1/2 6-1/2
6 8 0.75 4 4 1/2 12 0.75 4-3/4 半 12 1．00 6-3/4 6-3/4
8 8 0.75 4-1/4 4-3/4 12 0.88 半 6 12 1.13 5 7-3/4
10 12 0.88 4 1/2 5 16 1．00 6-1/4 6-3/4 16 1．25 8-1/2 8-1/2
12 12 0.88 4-3/4 5-1/4 16 1.13 6-3/4 7-1/4 20 1．25 8-3/4 8-3/4
14 12 1．00 5-1/4 5-3/4 20 1.13 7 5 20 1.38 9-1/4 9-1/4
16 16 1．00 5-1/4 5-3/4 20 1．25 5 8 20 １．５０ 10 10
18 16 1.13 5-3/4 6-1/4 24 1．25 7-3/4 8-1/4 20 1.63 10-3/4 10-3/4
20 20 1.13 6-1/4 6-3/4 24 1．25 8 8-3/4 24 1.63 11-1/4 11-1/2
24 20 1．25 6-3/4 7-1/4 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 符合ANSI B16.5的1500#法兰 符合ANSI B16.5的2500#法兰
正常管道尺寸 #螺栓和螺栓 螺栓和螺柱的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/4射频 RTJ 1/4射频 RTJ 1/4射频 RTJ
1/2 4 0.75 4-1/4 4-1/4 4 0.75 4-1/4 4-1/4 4 0.75 4-3/4 4-3/4
3/4 4 0.75 4 1/2 4 1/2 4 0.75 4 1/2 4 1/2 4 0.75 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 半 半
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 半 半 4 1．00 半 半 4 1.13 6-3/4 6-3/4
2 8 0.88 5-3/4 5-3/4 8 0.88 5-3/4 5-3/4 8 1．00 7 7
2 - 1/2 8 1．00 6-1/4 6-1/4 8 1．00 6-1/4 6-1/4 8 1.13 7-3/4 8
3. 8 0.88 5-3/4 5-3/4 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3/4 6-3/4 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 5 5 8 １．５０ 九又四分之三 九又四分之三 8 1．75 11-3/4 12-1/4
6 12 1.13 5 7-3/4 12 1.38 10-1/4 10 1/2 8 2 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 11-1/2 11-3/4 12 2 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2.50 19-1/4 20
12 20 1.38 10 10 16 2 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20 １．５０ 10-3/4 11 16 2.25 16 16-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
16 20 1.63 11-1/4 11-1/2 16 2.50 17-1/2 18-1/2 - - - - - - - - - - - - - - - - - - - - - - - -
18 20 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20 20 2 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20 2.50 17-1/4 18 16 3．50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

JIS NCF 800HT平面法兰压力试验

镍铬合金法兰 压力和温度额定值
温度℉ 符合ASME B16.5的150级 300级符合ASME B16.5 按照美国机械工程师协会B16.5的要求分级400 符合ASME B16.5的600级 900级符合ASME B16.5 1500级符合ASME B16.5 2500级符合ASME B16.5
-20年到100年 275 720 960 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720 1080 1620 2700 4500
400 190 495 660 995 1490 2485 4140
500 170 465 620 930 1395 2330 3880
600 140 435 580 875 1310 2185 3640
650 125 430 575 860 1290 2150 3580
700 110 425 565 850 1275 2125 3540
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015 3360
850 65 395 530 790 1190 1980 3300
900 50 390 520 780 1165 1945 3240
950 35 380 510 765 1145 1910 3180
1000 20 320 430 640 965 1605 2675
1050 20 310 410 615 925 1545 2570
1100 20 255 345 515 770 1285 2145
1150 20 200 265 400 595 995 1655
1200 20 155 205 310 465 770 1285
1250 20 115 150 225 340 565 945
1300 20 85 115 170 255 430 715
1350 20 60 80 125 185 310 515
1400 20 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230

ASTM B407 UNS N08800法兰等效

标准 材料NR。 爹妈 日本工业标准 废话 GOST 使用其 在 或
800年因科镍铬不锈钢法兰 1.4876 N08800 NCF 800 NA 15 ЭИ670 Z8NC32-21 X10NiCrAlTi32-20 XH32T
因科镍铬不锈钢800 h法兰 1.4958/1.4876 N08810 NCF 800 h NA 15 (H) ЭИ670 Z8NC33-21 X5NiCrAlTi31-20 XH32T
因科镍铬不锈钢800 ht法兰 1.4859 / 1.4876 N08811 NCF 800HT NA 15 (HT) ЭИ670 - - - - - - X8NiCrAlTi32-21 XH32T

合金800 (UNS N08800)法兰尺寸图

标准尺寸 维 铬铁800法兰尺寸尺寸1/2英寸。到2又1/2英寸。
类125
类150		 类300 400班 类600 类900 类1500 2500级
英寸。 嗯 英寸。 毫米 英寸。 嗯 英寸。 嗯 英寸。 嗯 英寸。 嗯 英寸 嗯
1/2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11．1 9／16 14．3 9／16 14．3 9／16 14．3 7／8 22.2 7／8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5/8 15.9 5/8 15.9 5/8 15.9 5/8 15.9 7／8 22.2 7／8 22.2 7／8 22.2
3/4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1/2 12．7 5/8 15.9 5/8 15.9 5/8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5/8 15.9 3/4 19 3/4 19 3/4 19 7／8 22.2 7／8 22.2 7／8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9／16 14．3 11/16 17．5 11/16 17．5 11/16 17．5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 15.9 3/4 19 3/4 19 3/4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5/8 15.9 3/4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 １ 1/2 38.1
D2 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 15.9 3/4 19 3/4 19 3/4 19 1 25.4 1 25.4 1 1/8 28.6
１ 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17．5 13/16 20.6 7／8 22.2 7／8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 ．15.9 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3/4 19 7／8 22.2 1 25.4 1 25.4 １ 1/2 38.1 １ 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1 6 1/2 165.1 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3/4 19 3/4 19 3/4 19 3/4 19 1 25.4 1 25.4 1 1/8 28.6
2个半 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7／8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3/4 19 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

铬铁法兰垫片材料表

正常管道尺寸 垫片id(内径)
 垫片外径(外径)
150磅 300磅 400磅 600磅 900磅
1/2 0.84 1.875 2.125 2.125 2.125 2.50
3/4 1．06 2.25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3．50
１ 1/2 1.91 3.375 3．75 3．75 3．75 3.875
2 2.38 4.125 4.375 4.375 4.375 5.625
2个半 2.88 4.875 5.125 5.125 5.125 6．50
3. 3．50 5.375 5.875 5.875 5.875 6.625
4 4.50 6.875 7.125 7．00 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625 16.50 18 19.625

ASTM B564 N08825法兰机械性能

最小抗拉强度 屈服强度、最小 伸长,最低 最小硬度
Mpa ksi Mpa ksi ％ 乙肝
600 87 295 43 44 138

Incoloy 800凸面法兰物理性能

密度 熔化范围 比热 电阻率
克/厘米3. 摄氏度 华氏度 J/kg。K 英热单位/磅。°F µΩ·米
7.94 1357 - 1385 2475 - 2525 460 0.110 989

印度最大的incoroy 800法兰独立股东

铬钴合金800焊接颈法兰
铬钴合金800焊接颈法兰
UNS N08800 WNRF法兰
UNS N08800 WNRF法兰
镍800H WN法兰
镍800H WN法兰
合金800长焊接颈法兰
合金800长焊接颈法兰
镍铬合金N08800盲法兰
镍铬合金N08800盲法兰
Werkstoff 1.4876号BLRF法兰
Werkstoff 1.4876号BLRF法兰
Incoloy®800H RTJ盲法兰
Incoloy®800H RTJ盲法兰
JIS NCF 800HT高轮毂盲板法兰
JIS NCF 800HT高轮毂盲板法兰
ASME B564 800 Incoloy滑动法兰
ASME B564 800 Incoloy滑动法兰
ASTM B564铬铁800凸面滑块法兰
ASTM B564铬铁800凸面滑块法兰
BS NA 15 SORF法兰
BS NA 15 SORF法兰
AFNOR Z8NC32-21 SO法兰
AFNOR Z8NC32-21 SO法兰


我们最近提供的位置

RF, 900#， 12英寸，800法兰 欧洲，阿联酋，英国，马来西亚
SCH 120，2英寸，150级，800合金焊颈法兰 欧洲，罗马尼亚，日本，马来西亚
SCH130，BS 10，6英寸，镍800H滑套法兰 捷克，马来西亚，德国，泰国
1500lb, RF, 18英寸，ASME B16.48, incoly N08800盲法兰 马来西亚，瑞典，哥伦比亚，中国
SCH 140，8英寸，2500#，Werkstoff 1.4876号承插焊接法兰 荷兰、俄罗斯、迪拜、马来西亚
1500 LB, FF, ASME B16.5, 8英寸，incoly®800H管道法兰 马来西亚，美国，芬兰，孟加拉国
SCH100, 10英寸，300级，JIS NCF 800HT平面法兰 伊朗，智利，意大利，新加坡
14英寸，SCH 100, 2500LB, ASME B16.5, ASME B564 800铬铁异径法兰 挪威、马来西亚、阿拉伯联合酋长国(阿联酋)、土耳其
pn50, dn100, ANSI B16.5, RF，合金800HT RTJ法兰 印度尼西亚、比利时、达曼-克萨、菲律宾。
20英寸，300#，EN 10204-1, ASTM B564 UNS N08825法兰 新加坡，马来西亚，加拿大，菲律宾
SCH 110，22英寸，900级，Incoloy 800凸面法兰 西班牙，英国，埃及，墨西哥
600级，SCH 150，RF，2英寸，800H合金管法兰 沙特阿拉伯、科威特、南非、巴西
ASME B16.5, FF, 4英寸，耐热铬合金800HT法兰 南非，新加坡，巴林
ASME B16.5, FF, 4英寸，800环连接型法兰 南非，新加坡，巴林
Sch 40, EN 1092-1, Class 300, RF, 6英寸，incoroy 800眼镜盲法兰 泰国、欧洲、法国、卡塔尔
600级，8英寸，铬铁法兰 尼日利亚、澳大利亚、菲律宾、英国
2英寸，dn15，镍铬合金800HT RTJ法兰 马来西亚、香港、阿曼、阿联酋
