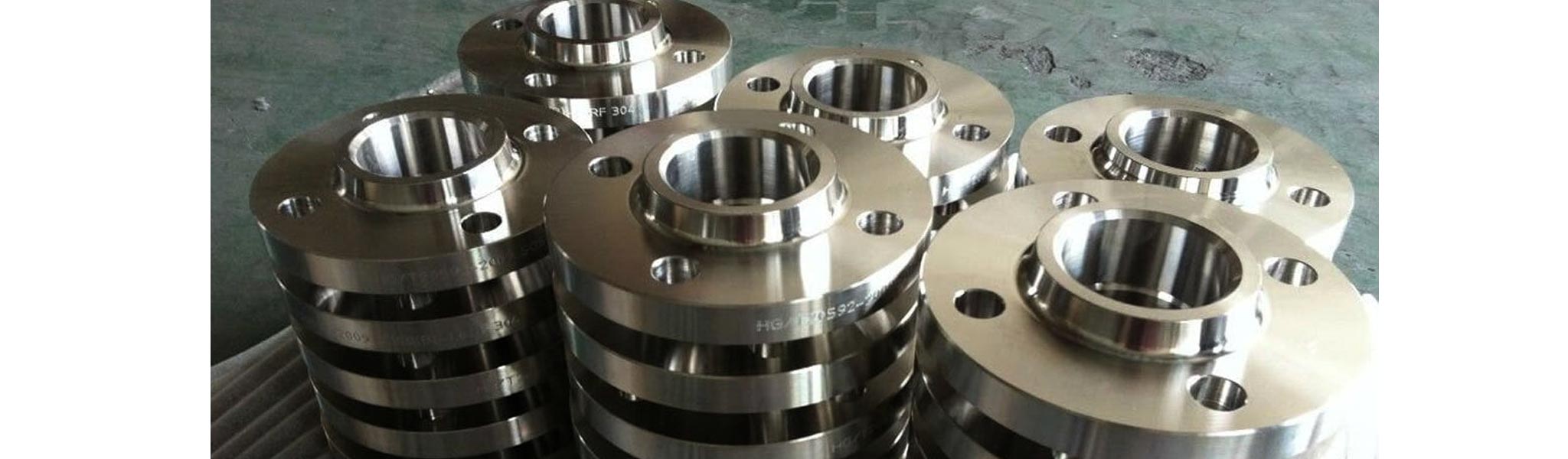

铬镍铁合金625法兰制造商

ASTM B564 UNS N06625铬镍铁合金625法兰

检查合金625法兰的化学成分和最可靠的UNS N06625盲法兰制造商。

625因科乃尔合金已经在海洋和石油工业中使用了很长时间。的主要特点铬镍铁合金625法兰具有高强度、断裂韧性、可加工性和耐腐蚀性。此外,625合金法兰在海水中表现出优异的阻垢性能，无论是停滞还是流动。的ASTM B564 N06625铬镍铁合金625管道法兰还具有极好的可操作性。随着其耐腐蚀性能，这些法兰在核航空航天、化学工艺等方面有广泛的应用。保持所有财产的平衡ASTM B564 2.4856焊接颈法兰，法兰的所有热、冷部位必须迅速退火冷却。此外,ASTM B564 Inconel 625承插焊接法兰可以使用奥氏体钢的任何标准工艺，如熔合和电阻法，轻松焊接。

我们是顶级的625盲法兰这家公司以提供高质量的产品而闻名。亚博下载安装苹果手机版根据客户的要求，我们可以定制UNS N06625滑动法兰维度。我们的产亚博下载安装苹果手机版品销往印度各地，甚至世界各地的国际客户。

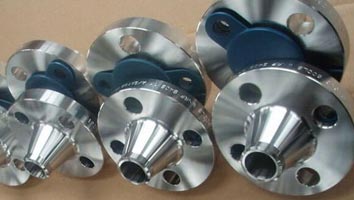

铬镍铁合金625法兰
铬镍铁合金625法兰

铬镍铁合金625法兰

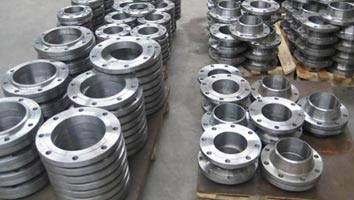

625合金法兰
625合金法兰

625合金法兰

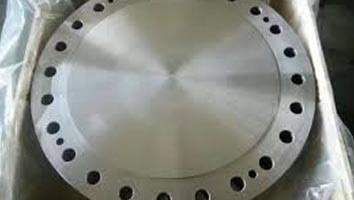

UNS N06625盲法兰
UNS N06625盲法兰

UNS N06625盲法兰

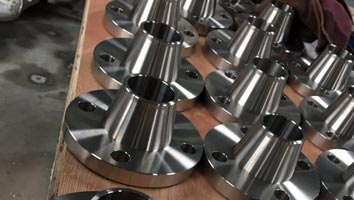

Werkstoff号2.4856焊接颈法兰
Werkstoff号2.4856焊接颈法兰

Werkstoff号2.4856焊接颈法兰

625镍合金法兰滑块
625镍合金法兰滑块

625镍合金法兰滑块

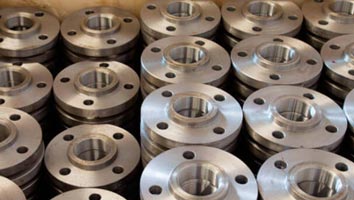

Inconel N06625插座焊接法兰
Inconel N06625插座焊接法兰

Inconel N06625插座焊接法兰

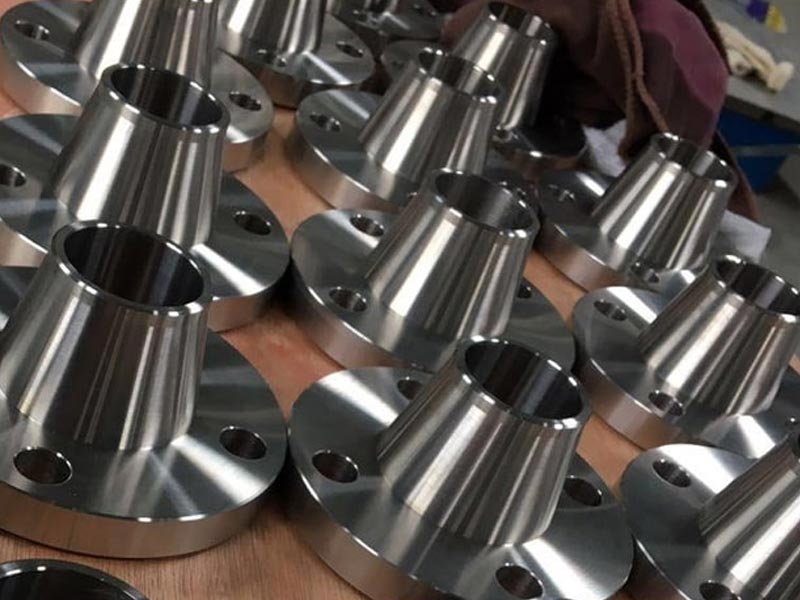

Astm b564 uns n06625铬镍铁合金625法兰

表的内容



625法兰化学成分

铬镍铁合金625法兰元件 内容,%
硫 ≤0.015
铝 ≤0.40
钛 ≤0.40
镍 ≥58.0
(加上铌钽) 3.15 - -4.15
碳 ≤0.10
锰 ≤0.50
硅 ≤0.50
铬 20.0 - -23.0
铁 ≤5.0
钼 8.0 - -10.0
磷 ≤0.015
钴 ≤1.0

625合金法兰、螺栓和螺母

150#法兰符合ANSI B16.5 300#法兰符合ANSI B16.5 600#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/16的射频 环槽面 1/16的射频 环槽面 1/4射频 环槽面
1／2 4 0．50 2 - - - - - - 4 0．50 2 - 1/2 3. 4 0．50 3. 3.
3／4 4 0．50 2 - 1/2 - - - - - - 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 4 0．50 2 - 1/2 3. 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 1/4 4 0．50 4 3-1/4 4 0．63 3-1/4 3-3/4 4 0．63 3-3/4 3-3/4
1 - 1/2 4 0．50 4 3-1/4 4 ０．７５ 3 - 1/2 4 4 ０．７５ 4-1/4 4-1/4
2 4 0．63 3-1/4 3-3/4 8 0．63 3 - 1/2 4 8 0．63 4-1/4 4-1/4
2 - 1/2 4 0．63 3 - 1/2 4 8 ０．７５ 4 4 1/2 8 ０．７５ 4-3/4 4-3/4
3. 4 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 4-3/4 8 ０．７５ 5 5
3 - 1/2 8 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 5 8 0.88 半 半
4 8 0．63 3 - 1/2 4 8 ０．７５ 4 1/2 5 8 0.88 5-3/4 5-3/4
5 8 ０．７５ 3-3/4 4-1/4 8 ０．７５ 4-3/4 5-1/4 8 1．00 六个半 六个半
6 8 ０．７５ 4 4 1/2 12 ０．７５ 4-3/4 半 12 1．00 6-3/4 6-3/4
8 8 ０．７５ 4-1/4 4-3/4 12 0.88 半 6 12 1.13 5 7-3/4
10 12 0.88 4 1/2 5 16 1．00 6-1/4 6-3/4 16 1．25 份81/2 份81/2
12 12 0.88 4-3/4 5-1/4 16 1.13 6-3/4 7-1/4 20. 1．25 8-3/4 8-3/4
14 12 1．00 5-1/4 5-3/4 20. 1.13 7 5 20. 1.38 9-1/4 9-1/4
16 16 1．00 5-1/4 5-3/4 20. 1．25 5 8 20. １．５０ 10 10
18 16 1.13 5-3/4 6-1/4 24 1．25 7-3/4 81/4 20. 1.63 10-3/4 10-3/4
20. 20. 1.13 6-1/4 6-3/4 24 1．25 8 8-3/4 24 1.63 11-1/4 已经降至11
24 20. 1．25 6-3/4 7-1/4 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 1500#法兰符合ANSI B16.5 2500#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺柱的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/4射频 环槽面 1/4射频 环槽面 1/4射频 环槽面
1／2 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-3/4 4-3/4
3／4 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 半 半
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 半 半 4 1．00 半 半 4 1.13 6-3/4 6-3/4
2 8 0.88 5-3/4 5-3/4 8 0.88 5-3/4 5-3/4 8 1．00 7 7
2 - 1/2 8 1．00 6-1/4 6-1/4 8 1．00 6-1/4 6-1/4 8 1.13 7-3/4 8
3. 8 0.88 5-3/4 5-3/4 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3/4 6-3/4 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 5 5 8 １．５０ 九又四分之三 九又四分之三 8 1．75 11-3/4 12-1/4
6 12 1.13 5 7-3/4 12 1.38 10-1/4 10 1/2 8 2．00 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 已经降至11 11-3/4 12 2．00 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2．50 19-1/4 20.
12 20. 1.38 10 10 16 2．00 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20. １．５０ 10-3/4 11 16 2．25 16 16-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
16 20. 1.63 11-1/4 已经降至11 16 2．50 17-1/2 18-1/2 - - - - - - - - - - - - - - - - - - - - - - - -
18 20. 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20. 20. 2．00 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20. 2．50 17-1/4 18 16 3．50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

查看ASTM B446 Werkstoff Nr. 2.4856焊接颈法兰螺栓尺寸表/额定压力MM和印度最可靠的铬镍铁合金625法兰制造商。


铬镍铁合金625法兰额定压力

温度 类的工作压力
类150 类300
-29 - 38 20.0 51.7
50 19．5 51.7
One hundred. 17．7 51．5
150 15．8 50.3
200 13．8 48.3
250 12．1 46.3
300 10．2 42.9
325 9．3 41.4
350 8．4 40.3
375 7．4 38.9
400 6．5 36．5
425 5．5 35.2
450 4．6 33.7
475 ３．７ 31.7
500 2．8 28.2
538 1．4 25.2
550 ． . . 25.0
575 ． . . 24.0
600 ． . . 21.6
625 ． . . 18．3
650 ． . . 14．1
675 ． . . 11．5
700 ． . . 8．8

温度 工作压力等级划分
类600 类900
-29 - 38 103.4 155.1
50 103.4 155.1
One hundred. 103.0 154.6
150 100.3 150.6
200 96.7 145.0
250 92.7 139.0
300 85.7 128.6
325 82.6 124.0
350 80.4 120.7
375 77.6 116.5
400 73.3 109.8
425 70.0 105.1
450 67.7 101.4
475 63.4 95.1
500 56.5 84.7
538 50．0 75.2
550 49.8 74.8
575 47.9 71.8
600 42.9 64.2
625 36.6 54.9
650 28．1 42.2
675 23.0 34.6
700 17．5 26.3

温度 工作压力等级划分
类1500 类2500
-29 - 38 258.6 430.9
50 258.6 430.9
One hundred. 257.6 429.4
150 250.8 418.2
200 241.7 402.8
250 231.8 386.2
300 214.4 357.1
325 206.6 344.3
350 201.1 335.3
375 194.1 323.2
400 183.1 304.9
425 175.1 291.6
450 169.0 281.8
475 158.2 263.9
500 140.9 235.0
538 125.5 208.9
550 124.9 208.0
575 119.7 199.5
600 107.0 178.5
625 91.2 152.0
650 70.4 117.3
675 57.6 96.0
700 43.8 73.0

ASTM B564 UNS N06625铬镍铁合金625法兰价格表

描述 印度卢比价格(每件)
625盲法兰
3/4 X 150 # 550.00
1 X 150 # 850.00
1 - 1/2×150 # 1100.00
铬镍铁合金625插座焊接法兰
3/4" x 150# x SCH x . x 500.00
1 " x 150# x SCH x . x 700.00
1-1/2 " x 150# x SCH x 950.00
铬镍铁合金625滑动法兰
2 X 150 # 700.00
3 X 150 # 900.00
4 X 150 # 1300.00
铬镍铁合金625焊接颈法兰
2 x 150# x SCH STD 1100.00
3 x 150# x SCH STD 1600.00
4 x 150# x SCH STD 2000.00

亚博app赌博怎么赢钱印度Rajendra管道和配件ASTM B564 UNS N06625 Inconel 625法兰制造商。关于最终的UNS N06625法兰价格列表，请致电+91(22)- 6743 8321或drop an Email toinfo@rpfindia.com．


625合金当量ASTM

标准 材料NR。 废话 GOST 在 爹妈 JIS
铬镍铁合金625法兰 2.4856 N06625 NA 21 ХН75МБТЮ NiCr23Fe NCF 625

法兰Inconel 625机械性能

元素 抗拉强度 屈服强度(偏移量0.2%) 伸长 密度 熔点
铬镍铁合金625法兰 Psi - 1,35,000, MPa - 930 压力- 75000,MPa - 517 42.5% 8.4克/立方厘米 1350°c(2460°f)

625焊接颈法兰公差公式

铬镍铁合金625法兰 公差表
一个 O.D.(外径)
  • 外径(外径)≤24"时:±1/16"(1.6毫米)
  • 外径大于24"时:±1/8"(3.2毫米)
D 内径(身份证)
  • 10"及更小:±1/32" (0.8 mm)
  • 12"至18":+1/8" (3.2 mm)
  • 20"及以上:-1/16" (1.6 mm)
B 接触面直径
  • 1/16"凸面:±1/32" (0.8 mm)
  • 1/4" RF(凸起面)，T/G(舌和沟)，(公和母)，(m/f):±1/64"(0.4毫米)
J 轮毂根部的直径
  • 当轮毂底座为24"或更小:±1/16"(1.6毫米)
  • 当轮毂底座超过24"时:±1/8"(3.2毫米)
H 轮毂在焊接点的直径
  • 5"及更小:+3/32" (2.4 mm)， -1/32" (0.8 mm)
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻井
  • 圆形螺栓:±1/16" (1.6 mm)
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圆相对端面的偏心率
  • 2 1/2"和更小的±1/32"(0.8毫米)最大
  • 3"及更大±1/16" (1.6 mm)最大
C 厚度
  • 18"及更小:±1/8" (3.2 mm)， -0"
  • 20"及以上:±3/16" (4.8 mm)， -0"
K 中心的长度
  • 10"及更小:±1/16" (1.6 mm)
  • 12"及以上:±1/8" (3.2 mm)

我们是镍合金625卡瓦法兰的制造商和供应商，向全球20多个地区和EN ХН75МБТЮ异径法兰材料规格。


UNS N06625材料规格

规范: 铬镍铁合金625法兰
JIS标准 5万，1万，4万，16万2万3万，6万3千
孔直径法兰尺寸 NPS≤10
标准的尺寸 EN-1092, ASME B16.48, API605, BS4504, EN1092, UNI, ISO, API7S-43, ANSI/ASME B16.5, API7S-15, MSS S44, IS 2062, ASME B16.36, DIN, AWWA C207, B16.47 Series A & B, BS1560-3.1, ISO70051, API。
最小压力 150 # - 2500 #
法兰面类型 凸面，槽和小舌槽，RTJ，平面，大舌和大内阴和小内阴，搭接面。
前六种类型的法兰 螺纹，搭接，承口焊接，盲板，滑套，焊接颈
标准材料 采购产品双相钢和超级双相钢，铜镍，锻铁，英科乃尔，软钢，不锈钢，哈氏合金，铸铁，合金钢，碳钢。
厚度长度 NPS≤18
大小 (1/2”)(48)
生产过程
  • 锻造/加工/热处理
其他类型法兰 锻造/板/螺纹
最大的独立分销商 卢迪亚纳、圣地亚哥、迪拜、雅加达、新德里、西康德拉巴德、斋浦尔、墨西哥城、普chong、开罗、Al-Khobar、博帕尔、曼谷、新佛巴鲁、巴淡、胡志明市、海得拉巴、古瓦哈蒂、沙阿拉姆、浦那、Oyama、那格浦尔、马德里、法里达巴德、阿姆斯特丹、拉各斯、新孟买、布里斯班、昌迪加尔、东比夫利、维萨卡帕特南、奎松市、哥印拜陀、孟买、墨尔本、纳希克、珀斯、巴特那、休斯顿、郑州、班加罗尔、卡拉奇、科钦、吉隆坡、德里、哈兹拉、加尔各答、帕尼帕特、加济阿巴德、阿布扎比、贾姆纳加尔、蒂鲁奇拉帕利、泗水、诺伊达、金奈、沙迦、上海、安克雷什瓦、达拉斯、塔那、古尔加翁、哥打、贾姆谢普尔、利雅得、拉杰果德、巴库、釜山、苏拉特、vong - tau、吉达、德黑兰、吉隆坡、河内、伦敦、迈苏鲁、勒克瑙、达曼、达卡、瓦萨伊-维拉、伊斯坦布尔、布巴内斯瓦尔、北京、米兰、多哈、卡利扬、麦纳麦、波哥大、悉尼、赖普尔、阿格拉、安伯纳斯、阿吉曼、瓦杜达拉、朱拜勒、瓦皮、卡尔加里、圣保罗、印多尔、皮姆普里-钦奇瓦德、亚历山大、杭州、阿什伯恩、新加坡、巴黎、芝加哥、艾哈迈达巴德、首尔。
应用程序 石油和天然气工业
电厂工业
食品加工及制造业
水厂系统
化石燃料发电厂
核能的应用
市政管道系统

Werkstoff 2.4856号滑法兰尺寸表

Werkstoff 2.4856号滑法兰尺寸表


标准管径(NPS) 介绍过o。d。邓肯外Daimeter ()的法兰 法兰的厚度 凸面直径 基径轮毂 Lengtd Tdru中心 生和直径 轮毂在斜面直径 圆角半径 套接字Deptd
焊缝的脖子(WN) NPT(螺纹)SWRF(插座) 松(搭接) SWRF(插座) 松(搭接)
O 问 R X Y Y Y W B H r Z
1／2 3 - 1/2 7/16 1-3/8 1-3/16 1-7/8 5／8 5／8 多多 .90 点 1／8 3／8
3／4 3-7/8 1／2 1-11/16 1 - 1/2 2-1/16 5／8 5／8 1.09 1．11 1．05 1／8 7/16
1 4-1/4 9／16 2 1-15/16 2-3/16 11/16 11/16 1.36 1.38 1.32 1／8 1／2
1 1/4 4-5/8 5／8 2 - 1/2 2-5/16 2 13/16 13/16 1．70 1.72 1.66 3/16 9／16
1 - 1/2 5 11/16 2-7/8 2-9/16 2-7/16 7／8 7／8 1.95 1．97 1.90 1／4 5／8
2 6 3／4 3-5/8 3-1/16 2 - 1/2 1 1 2.44 2.46 2．38 5/16 11/16
2 - 1/2 7 7／8 4-1/8 3-9/16 4 1-1/8 1-1/8 2.94 2.97 2．88 5/16 3／4
3. 5 15/16 5 4-1/4 4 1-3/16 1-3/16 3.57 3.60 3．50 3／8 13/16
3 - 1/2 份81/2 15/16 半 4-13/16 2-13/16 1 1/4 1 1/4 4.07 4．10 4．00 3／8 7／8
4 9 15/16 6-3/16 5-5/16 3. 1-5/16 1-5/16 4.57 4.60 4．50 7/16 15/16
5 10 15/16 7.5/16 6-7/16 3 - 1/2 1-7/16 1-7/16 5.66 5.69 5.56 7/16 15/16
6 11 1 份81/2 7-9/16 3 - 1/2 1-9/16 1-9/16 6.72 6.75 6.63 1／2 1-1/16
8 13-1/2 1-1/8 10-5/8 9-11/16 4 1-3/4 1-3/4 8.72 8.75 8.63 1／2 1 1/4
10 16 1-3/16 12-3/4 12 4 1-15/16 1-15/16 10.88 10.92 10.75 1／2 1-5/16
12 19 1 1/4 15 14-3/8 4 1/2 2-3/16 2-3/16 12.88 12.92 12.75 1／2 1-9/16
14 21 1-3/8 16-1/4 15-3/4 5 2 3-1/8 14.14 14.18 14.00 1／2 1-5/8
16 23-1/2 1-7/16 18-1/2 18 5 2 - 1/2 3-7/16 16.16 16.19 16.00 1／2 1-3/4
18 25 1-9/16 21 19-7/8 半 2-11/16 3-13/16 18.18 18.20 18.00 1／2 1-15/16
20. 27-1/2 1-11/16 23 22 5-11/16 2-7/8 4-1/16 20.20 20.25 20.00 1／2 2-1/8
24 32 1-7/8 27-1/4 26-1/8 6 3-1/4 4-3/8 24.25 24.25 24.00 1／2 2 - 1/2

镍合金625平面法兰制造商，价格低廉，参考JIS NCF 625凸面法兰机械性能。

镍合金625平面法兰物理性能

密度 熔化范围 比热 渗透率200欧斯特 居里温度
磅/立方 克/ cc °F °C 英热单位/磅°F (J /公斤°C)
70°F(21°C)		 15.9 kA /米 °F °C
0.305 8.44 2350 - 2460 1290 - 1350 0.098 (410) 1.0006 < -320 -196年

铬镍铁合金N06625承插焊接法兰重量表按B16.5

NPS(公称管径) SORF(滑) 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松(搭接) BLRF(盲) WRNR(焊颈)
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11．5
3½ 11 12 11 11 13 12
4 13 13 13 13 17 １６．５
5 15 15 15 15 20. 21
6 19 19 19 19 27 26
8 30. 30. 30. 30. 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20. 165 165 165 195 285 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

亚博ag取款快速印度孟买，ASME B564合金2.4856眼镜盲法兰公差表。

UNS N06625盲法兰厚度计算

625法兰的壁厚
标准管径(NPS) O.D. (Daimeter之外) 原理图10 原理图20 原理图30 STD墙外尺寸 原理图40 原理图60 外径Hvy外径 80年计划 100年计划 120年计划 140年计划 160年计划 XX Hvy
½ 0．84 0.083 ．.. ．.. 0.109 0.109 ．.. 0.147 0.147 ．.. ．.. ．.. 0.188 0.294
¾ 1．05 0.083 ．.. ．.. 0.113 0.113 ．.. 0.154 0.154 ．.. ．.. ．.. 0.219 0.308
1 1.315 0.109 ．.. ．.. 0.133 0.133 ．.. 0.179 0.179 ．.. ．.. ．.. 0．25 0.358
1¼ 1.66 0.109 ．.. ．.. 0．14 0．14 ．.. 0.191 0.191 ．.. ．.. ．.. 0．25 0.382
1½ 1．9 0.109 ．.. ．.. 0.145 0.145 ．.. 0．2 0．2 ．.. ．.. ．.. 0.281 0．4
2 2.375 0.109 ．.. ．.. 0.154 0.154 ．.. 0.218 0.218 ．.. ．.. ．.. 0.344 0.436
2½ 2.875 0．12 ．.. ．.. 0.203 0.203 ．.. 0.276 0.276 ．.. ．.. ．.. 0.375 0.552
3. 3．5 0．12 ．.. ．.. 0.216 0.216 ．.. 0．3 0．3 ．.. ．.. ．.. 0.438 0．6
3½ 4 0．12 ．.. ．.. 0.226 0.226 ．.. 0.318 0.318 ．.. ．.. ．.. ．.. 0.636
4 4．5 0．12 ．.. ．.. 0.237 0.237 ．.. 0.337 0.337 ．.. 0.438 ．.. 0.531 0.674
5 5.563 0.134 ．.. ．.. 0.258 0.258 ．.. 0.375 0.375 ．.. 0．5 ．.. 0.625 ０．７５
6 6.625 0.134 ．.. ．.. 0.28 0.28 ．.. 0.432 0.432 ．.. 0.562 ．.. 0.719 0.864
8 8.625 0.148 0．25 0.277 0.322 0.322 0.406 0．5 0．5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0．25 0.307 0.365 0.365 0．5 0．5 0.594 0.719 0.844 1 1.125 1
12 12.75 0．18 0．25 ０．３３ 0.375 0.406 0.562 0．5 0.688 0.844 1 1.125 1.312 1
14 14 0．25 0.312 0.375 0.375 0.438 0.594 0．5 ０．７５ 0.938 1.094 1．25 1.406 ．..
16 16 0．25 0.312 0.375 0.375 0．5 0.656 0．5 0.844 1.031 1.219 1.438 1.594 ．..
18 18 0．25 0.312 0.438 0.375 0.562 ０．７５ 0．5 0.938 1.156 1.375 1.562 1.781 ．..
20. 20. 0．25 0.375 0．5 0.375 0.594 0.812 0．5 1.031 1.281 1．5 1．75 1.969 ．..
22 22 0．25 ．.. ．.. 0.375 ．.. ．.. 0．5 ．.. ．.. ．．．． ．．．． ．．．． ．．．．
24 24 0．25 0.375 0.562 0.375 0.688 0.969 0．5 1.219 1.531 1.812 2.062 2.344 ．．．．
26 26 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
30. 30. 0.312 0．5 0.625 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
36 36 0.312 0．5 0.625 0.375 ０．７５ ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
40 40 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
42 42 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．
48 48 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．

Inconel 625®法兰垫圈尺寸

正常管尺寸 垫片id(内径)
 垫片外径(外径)
150磅 300磅 400磅 600磅 900磅
1／2 0．84 1.875 2.125 2.125 2.125 2．50
3／4 1．06 2．25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3．50
１ 1/2 1.91 3.375 3．75 3．75 3．75 3.875
2 2．38 4.125 4.375 4.375 4.375 5.625
2个半 2．88 4.875 5.125 5.125 5.125 6．50
3. 3．50 5.375 5.875 5.875 5.875 6.625
4 4．50 6.875 7.125 7．00 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12.00 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625 16.50 18.00 19.625

ASTM B564/ASME Sb564 UNS N06625法兰尺寸表

标准尺寸 维 铬镍铁合金625法兰尺寸尺寸1/2英寸。到2又1/2英寸。
类125
类150		 类300 类400 类600 类900 类1500 类2500
英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸 毫米
1／2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11．1 9／16 14．3 9／16 14．3 9／16 14．3 7／8 22.2 7／8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 5／8 15.9 5／8 15.9 5／8 15.9 7／8 22.2 7／8 22.2 7／8 22.2
3／4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1／2 12．7 5／8 15.9 5／8 15.9 5／8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 3／4 19 3／4 19 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9／16 14．3 11/16 17．5 11/16 17．5 11/16 17．5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5／8 15.9 3／4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 １ 1/2 38.1
D2 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
１ 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17．5 13/16 20.6 7／8 22.2 7／8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 ．15.9 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3／4 19 7／8 22.2 1 25.4 1 25.4 １ 1/2 38.1 １ 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1 6 1/2 165.1 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
2个半 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7／8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8


寻找Inconel 625法兰类型的购买?以出厂价联系RPF印度

ASME B564合金2.4856承插焊接法兰
ASME B564合金2.4856承插焊接法兰
JIS NCF 625板法兰
JIS NCF 625板法兰
Inconel N06625眼镜盲法兰
Inconel N06625眼镜盲法兰
Werkstoff 2.4856号孔板法兰
Werkstoff 2.4856号孔板法兰
BS NA 21焊接颈法兰
BS NA 21焊接颈法兰
AFNOR NiCr23Fe WNRF法兰
AFNOR NiCr23Fe WNRF法兰
Inconel 625®长焊接颈法兰
Inconel 625®长焊接颈法兰
ASTM B166铬镍铁合金625 WN法兰
ASTM B166铬镍铁合金625 WN法兰
GOST ХН75МБТЮ BLRF法兰
GOST ХН75МБТЮ BLRF法兰
625合金盲法兰
625合金盲法兰
UNS N06625盲法兰
UNS N06625盲法兰
铬镍铁合金625盲焊颈法兰
铬镍铁合金625盲焊颈法兰
Inconel N06625滑动法兰
Inconel N06625滑动法兰
Werkstoff 2.4856 SORF法兰
Werkstoff 2.4856 SORF法兰
Inconel 625®SO法兰
Inconel 625®SO法兰
625合金滑动盲法兰
625合金滑动盲法兰


一些国家，我们已经提供了各种类型的ASTM B564 UNS N06625 Inconel 625法兰最近:

SCH 40, 2500#， 4英寸，625合金法兰 阿联酋，英国-英国，欧洲，马来西亚
ASME B16.5, 10英寸，SCH 60，法兰Inconel 625 日本，欧洲，马来西亚，罗马尼亚
6英寸，SCH 20, UNS N06625盲法兰 马来西亚，德国，捷克，泰国
3英寸，ASME B16.5, SCH 50, Werkstoff Nr. 2.4856焊接颈法兰 中国，哥伦比亚，瑞典，马来西亚
SCH 160S, 2英寸，镍合金625法兰滑块 俄罗斯，迪拜，荷兰，马来西亚
SCH 60, 6英寸，EN ХН75МБТЮ异径法兰 科威特，南非，沙特阿拉伯，巴西
SCH 20, 22英寸，镍合金625平面法兰 南非，巴林，新加坡
SCH 40S, 150级，4英寸，JIS NCF 625凸面法兰 法国，欧洲，泰国，卡塔尔
14英寸，ASME B16.5, FF, Inconel N06625承插焊接法兰 菲律宾，尼日利亚，澳大利亚，英国
ASME B16.5, 8英寸，凸起面，合金2.4856眼镜盲法兰 阿曼、马来西亚、香港、阿联酋
4英寸，Sch 120, B16.5, Inconel 625管道法兰 美国，芬兰，马来西亚，孟加拉国
16英寸，SCH 80, DN350, ASTM B564铬镍铁合金625法兰 意大利，伊朗，智利，新加坡
24英寸，SCH 100, 625合金滑动法兰 马来西亚、阿拉伯联合酋长国、挪威、土耳其
10英寸FF 600级UNS N06625法兰 比利时，达曼，印度尼西亚，菲律宾。
300 LB, FF, ASME B16.5, 8英寸，625 Inconel®RTJ法兰 马来西亚，美国，芬兰，孟加拉国
SCH20, 10英寸，300类，UNS N06625长焊接颈法兰 伊朗，智利，意大利，新加坡
12英寸，1500级，SCH30，铬镍铁合金625管道法兰 西班牙，英国，埃及，墨西哥
900类，14英寸，锻造，ASTM B564铬镍铁合金625板法兰 波兰，加拿大，艾灵顿-美国，英国
