Astm a105焊接颈法兰制造商在印度

ASTM A105碳钢焊接颈法兰制造商

检查ASME SA 105长焊接颈法兰尺寸和规格。

ASTM A105标准是指在压力系统的高温应用中锻造的碳钢法兰。我们是世界上最好的ASTM A105碳钢焊接颈法兰在印度，由于可用性，这些法兰很受欢迎。的ASME SA 105 WNRF法兰适用于严酷和关键的环境。我们的CS A105焊接颈法兰以其优异的拉伸和材料强度而闻名。我们可以根据客户的尺寸要求定制。我们有各种各样的ASME SA 105长焊接颈法兰可提供不同的尺寸、长度和形状，并根据客户的订单规格提供。

我们是顶级的SA105N缩径焊颈法兰我们的产品质量好，价格合理，深受老客户的好评。亚博下载安装苹果手机版所有的法兰和管件产品都是在我们工厂使用最新的技术和经验丰富的团队的帮助下生产的。我们也在包装上下了很大的功夫碳钢焊接颈法兰．我们会对你们的产品进行包装，以免在运输亚博下载安装苹果手机版过程中造成磨损。除非客户另有要求，否则我们遵循标准运输规则。我们有大量的存货低碳钢A105凸面焊接颈法兰确保它安全到达你的家门口。

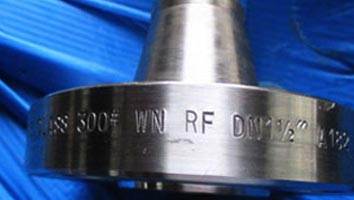

ASTM A105碳钢焊接颈法兰
ASTM A105碳钢焊接颈法兰

ASTM A105碳钢焊接颈法兰

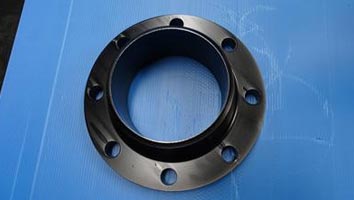

sa105长焊接颈法兰
sa105长焊接颈法兰

sa105长焊接颈法兰

碳钢焊接颈法兰尺寸
碳钢焊接颈法兰尺寸

碳钢焊接颈法兰尺寸

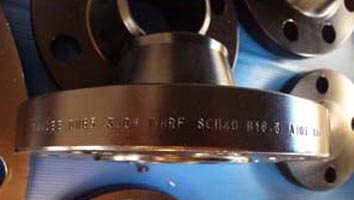

ASTM A105焊接颈法兰
ASTM A105焊接颈法兰

ASTM A105焊接颈法兰

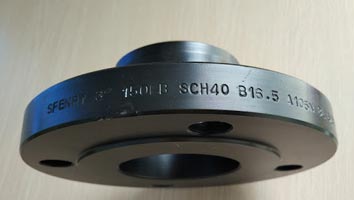

ASME SA 105焊接颈法兰
ASME SA 105焊接颈法兰

ASME SA 105焊接颈法兰

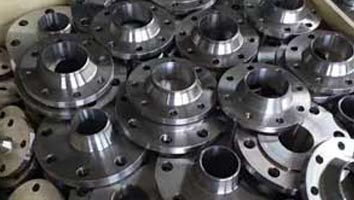

ASTM A105碳钢WN法兰
ASTM A105碳钢WN法兰

ASTM A105碳钢WN法兰

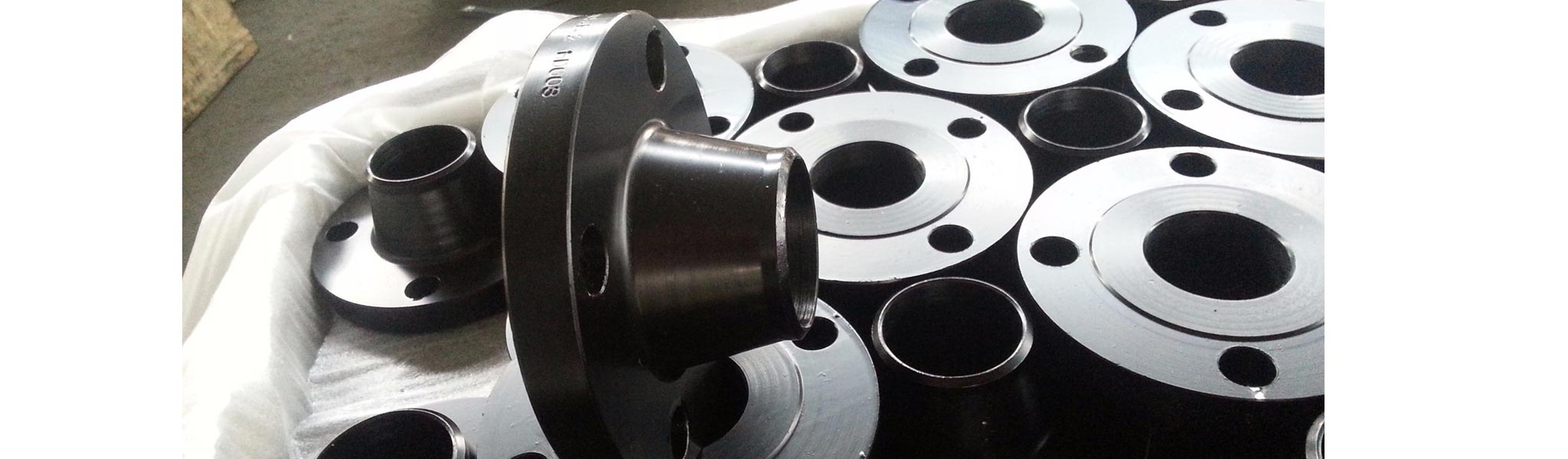

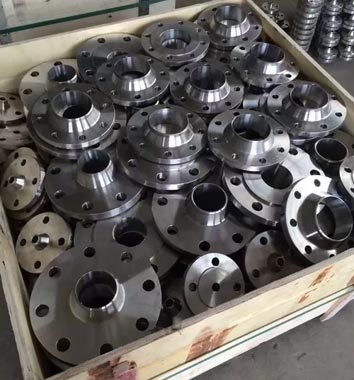

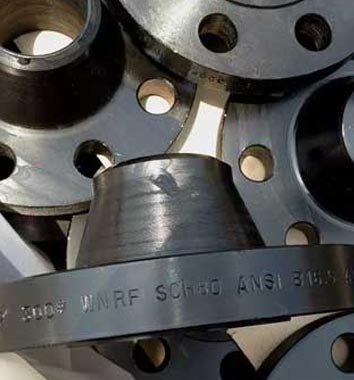

碳钢焊接颈法兰制造商在印度 碳钢焊接颈法兰供应商在印度
表的内容




碳钢焊接颈法兰在印度的价格

描述 印度卢比价格(每件)
2 x 150# x SCH STD 450.00
3 x 150# x SCH STD 700.00
4 x 150# x SCH STD 850.00
6 x 150# x SCH STD 1500.00
8 x 150# x SCH STD 2400.00
10 x 150# x SCH STD 3800.00
12 x 150# x SCH STD 4500.00
2 x 300# x SCH STD 480.00
3 x 300# x SCH STD 790.00
4 x 300# x SCH STD 1450.00
6 x 300# x SCH STD 2400.00
8 x 300# x SCH STD 4300.00

亚博app赌博怎么赢钱印度Rajendra管道和配件ASTM A105碳钢焊接颈法兰制造商。对于碳钢焊接颈法兰的最终价目表，请致电+91(22)- 6743 8321或drop an Email toinfo@rpfindia.com．


ASTM A105碳钢焊接颈法兰的标准规范

材料规格: ASTM A105碳钢焊接颈法兰
制造业生产技术
  • 加工和锻造，热处理
最不同类型的法兰 锻造/平板/螺纹
通用型号法兰 焊接颈法兰，盲法兰，搭接法兰，承插焊接法兰，滑接法兰，螺纹法兰
应用程序 石油和天然气工业
化石燃料发电厂
水厂系统
市政管道系统
食品加工及制造业
核能的应用
电厂工业
法兰尺寸表 尺寸(1/2")至尺寸(48")
高的温度 150类或400°c(750°F)以上
低的温度 -29摄氏度以上(−20°F)
日本标准(JIS) 日本标准= 5K, 10K, 40K, 16K 20K, 30K, 63K
钢铁材料制造商 铬镍铁合金，哈氏合金，碳钢，铸铁，双相钢和超双相钢，铜镍，不锈钢，熟铁，合金钢，低碳钢。
厚度计算 NPS≤18
钢法兰的孔径 NPS≤10
标准类型 EN1092法兰、API7S-43法兰、API605法兰、BS4504法兰、API7S-15法兰、API法兰、ISO法兰、UNI法兰、EN-1092法兰、ANSI/ASME B16.5法兰、MSS S44法兰、ISO70051法兰、ASME B16.36法兰、DIN法兰、BS1560-3.1法兰、B16.47 A、B系列法兰、ASME B16.48法兰、AWWA C207法兰、IS 2062法兰。
压力类 150班、300班、400班、600班、900班、1500班、2500班
不同形状的 大阴法兰和小阴法兰，RTJ法兰，大榫槽法兰和小榫槽法兰，FF法兰，凸面法兰，搭接面法兰
我们向全球60多个地区提供法兰 班加罗尔、巴坦、新加坡、伊斯坦布尔、詹谢普尔、古尔加翁、达卡、亚历山大、德里、德黑兰、城市、釜山、海得拉巴、首尔、奎松蒂鲁奇拉帕利、圣地亚哥、迈苏鲁、卡尔加里、浦那、东比夫利、帕尼帕特、马德里、孟买、米兰、安克雷什瓦、大山、博帕尔、芝加哥、北京、雅加达、诺伊达、阿吉曼、保罗、杭州、巴库、科钦、郑州、阿布扎比、Tau、哥印拜陀、朱拜勒、伦敦、麦纳麦、悉尼、那格浦尔、吉隆坡、pimprii - chinchwad、Nashik、Al Navi Bangkok、Kalyan、河内、德里、苏拉特、赖浦尔、卢迪亚纳、阿姆斯特丹、阿布波哥大、墨尔本、柔佛沙迦、开罗、塞康德拉巴德、休斯顿、加济阿巴德、Vasai、昌迪加尔、Vung Shah墨西哥塔纳、多哈、哈兹拉、斋浦尔、贾姆纳加尔、瓦多达拉、安伯纳特、霍巴尔、维拉、新巴特那、维萨卡帕特南、巴鲁、巴黎、瓦皮、勒克瑙、上海、拉各斯、达拉斯、金奈、艾哈迈达巴德、迪拜、加尔各答、阿格拉、泗水、达曼、拉杰果特、利雅得、吉达、法里达巴德、布里斯班、普昌、卡拉奇、珀斯、阿什本、布巴内斯瓦尔、城市、印多尔、阿拉姆、哥打孟买、古瓦哈蒂。

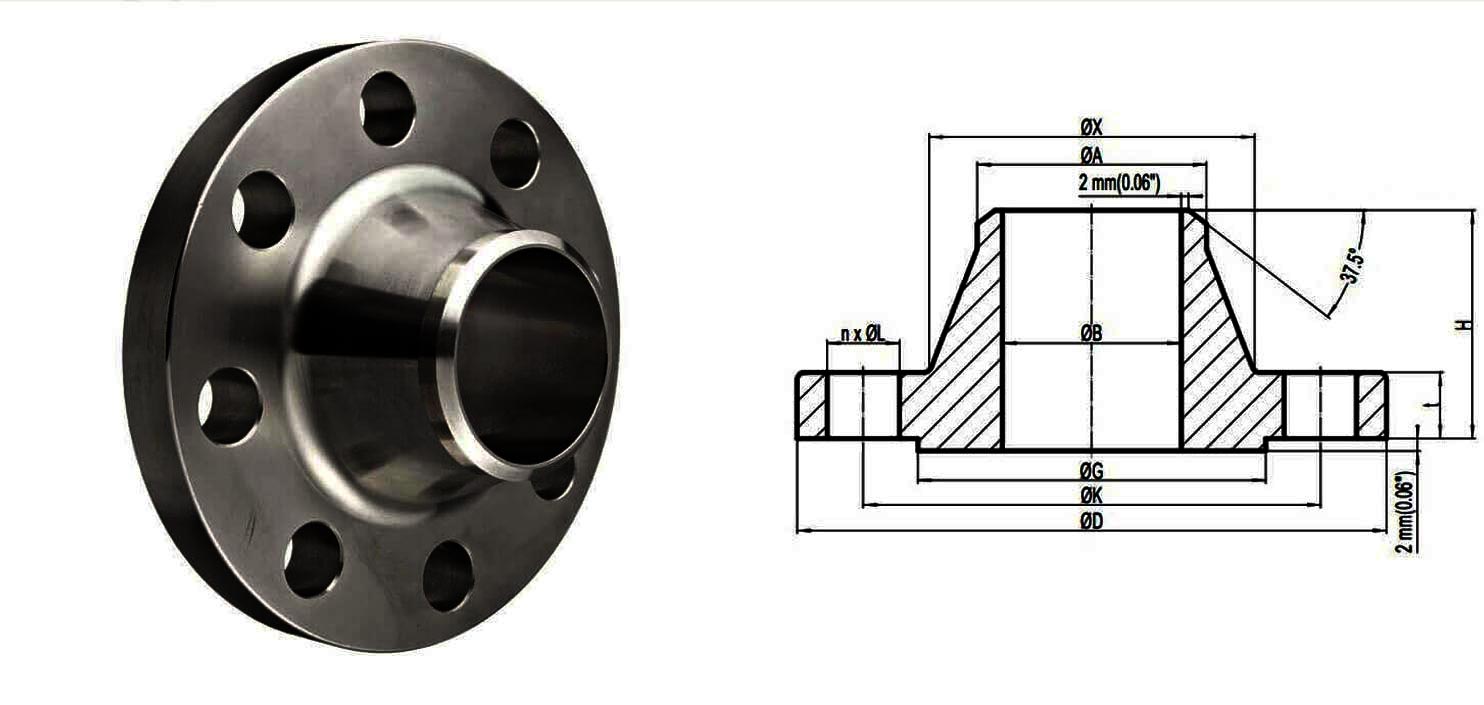

ASTM A105焊接颈法兰尺寸

ASTM A105焊接颈法兰尺寸

NPS(普通管道通径)通径，单位为英寸 NPS(普通管道尺寸)管道尺寸，单位为毫米 介绍过o。d。邓肯(外径) 法兰壁厚 中心外直径 焊缝颈外径 对焊长度 生Daimeter 凸面直径 凸起面高度 纤毛运动 焊接面
一个 B C D E F G H 我 J
1／2 15 90 9．6 30. 21．3 46 - 34.9 2 60.3 1．6
3／4 20. One hundred. 11.2 38 26.7 51 42.9 2 69.9 1．6
1 25 110 12．7 49 33.4 54 50.8 2 79.4 1．6
1 1/4 32 115 14．3 59 42.2 56 63.5 2 88.9 1．6
１ 1/2 40 125 15.9 65 48.3 60 73 2 98.4 1．6
2 50 150 17．5 78 60.3 62 92.1 2 120.7 1．6
2个半 65 180 20.7 90 73 68 104.8 2 139.7 1．6
3. 80 190 22.3 108 88.9 68 127 2 152.4 1．6
3 1/2 90 215 22.3 122 101.6 70 139.7 2 177.8 1．6
4 One hundred. 230 22.3 135 114.3 75 157.2 2 190.5 1．6
5 125 255 22.3 164 141.3 87 185.7 2 215.9 1．6
6 150 280 23.9 192 168.3 87 215.9 2 241.3 1．6
8 200 345 27 246 219.1 One hundred. 269.9 2 298.5 1．6
10 250 405 28.6 305 273 One hundred. 323.8 2 362 1．6
12 300 485 30.2 365 323.8 113 381 2 431.8 1．6
14 350 535 33.4 400 355.6 125 412.8 2 476.3 1．6
16 400 595 35 457 406.4 125 469.9 2 539.8 1．6
18 450 635 38.1 505 457.2 138 533.4 2 577.9 1．6
20. 500 700 41.3 559 508 143 584.2 2 635 1．6
24 600 815 46．1 663 610 151 692.2 2 749.3 1．6

印度ASME SA 105 WNRF法兰大小订单和碳钢焊接颈法兰重量表的最大制造商。


碳钢焊接颈法兰重量

NPS(公称管径) SORF(滑) 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松(搭接) BLRF(盲) WRNR(焊颈)
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11．5
3½ 11 12 11 11 13 12
4 13 13 13 13 17 １６．５
5 15 15 15 15 20. 21
6 19 19 19 19 27 26
8 30. 30. 30. 30. 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20. 165 165 165 195 285 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

参考ASME SA105 CS焊接颈法兰价格表/额定压力表和印度碳钢A105 WNRF法兰制造商。


ASME SA 105长焊接颈法兰压力试验

ASTM A105碳钢焊接颈法兰 额定压力和温度
°F的温度 符合ASME B16.5标准 300级符合ASME B16.5 按照美国机械工程师协会B16.5的要求分级400 按照ASME B16.5规定的600级 900级符合ASME B16.5 1500级符合ASME B16.5 2500级符合ASME B16.5
-20年到100年 275 720 960 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720 1080 1620 2700 4500
400 190 495 660 995 1490 2485 4140
500 170 465 620 930 1395 2330 3880
600 140 435 580 875 1310 2185 3640
650 125 430 575 860 1290 2150 3580
700 110 425 565 850 1275 2125 3540
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015 3360
850 65 395 530 790 1190 1980 3300
900 50 390 520 780 1165 1945 3240
950 35 380 510 765 1145 1910 3180
1000 20. 320 430 640 965 1605 2675
1050 20. 310 410 615 925 1545 2570
1100 20. 255 345 515 770 1285 2145
1150 20. 200 265 400 595 995 1655
1200 20. 155 205 310 465 770 1285
1250 20. 115 150 225 340 565 945
1300 20. 85 115 170 255 430 715
1350 20. 60 80 125 185 310 515
1400 20. 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230

sa105 WNRF法兰公差表

ASTM A105碳钢焊接颈法兰 公差表
一个 O.D.(外径)
  • 外径(外径)≤24"时:±1/16"(1.6毫米)
  • 外径大于24"时:±1/8"(3.2毫米)
D 内径(身份证)
  • 10"及更小:±1/32" (0.8 mm)
  • 12"至18":+1/8" (3.2 mm)
  • 20"及以上:-1/16" (1.6 mm)
B 接触面直径
  • 1/16"凸面:±1/32" (0.8 mm)
  • 1/4" RF(凸起面)，T/G(舌和沟)，(公和母)，(m/f):±1/64"(0.4毫米)
J 轮毂根部的直径
  • 当轮毂底座为24"或更小:±1/16"(1.6毫米)
  • 当轮毂底座超过24"时:±1/8"(3.2毫米)
H 轮毂在焊接点的直径
  • 5"及更小:+3/32" (2.4 mm)， -1/32" (0.8 mm)
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻井
  • 圆形螺栓:±1/16" (1.6 mm)
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圆相对端面的偏心率
  • 2 1/2"和更小的±1/32"(0.8毫米)最大
  • 3"及更大±1/16" (1.6 mm)最大
C 厚度
  • 18"及更小:±1/8" (3.2 mm)， -0"
  • 20"及以上:±3/16" (4.8 mm)， -0"
K 中心的长度
  • 10"及更小:±1/16" (1.6 mm)
  • 12"及以上:±1/8" (3.2 mm)

亚博ag取款快速碳钢A105凸面焊接颈法兰(印度孟买)和CS A105减少WN法兰厚度表(MM)。

CS焊接颈法兰厚度计算

ASTM A105碳钢焊接颈法兰的壁厚
标准管径(NPS) O.D. (Daimeter之外) 原理图10 原理图20 原理图30 STD墙外尺寸 原理图40 原理图60 外径Hvy外径 80年计划 100年计划 120年计划 140年计划 160年计划 XX Hvy
½ 0.84 0.083 ．.. ．.. 0.109 0.109 ．.. 0.147 0.147 ．.. ．.. ．.. 0.188 0.294
¾ 1．05 0.083 ．.. ．.. 0.113 0.113 ．.. 0.154 0.154 ．.. ．.. ．.. 0.219 0.308
1 1.315 0.109 ．.. ．.. 0.133 0.133 ．.. 0.179 0.179 ．.. ．.. ．.. 0．25 0.358
1¼ 1.66 0.109 ．.. ．.. 0．14 0．14 ．.. 0.191 0.191 ．.. ．.. ．.. 0．25 0.382
1½ 1．9 0.109 ．.. ．.. 0.145 0.145 ．.. 0．2 0．2 ．.. ．.. ．.. 0.281 0．4
2 2.375 0.109 ．.. ．.. 0.154 0.154 ．.. 0.218 0.218 ．.. ．.. ．.. 0.344 0.436
2½ 2.875 0．12 ．.. ．.. 0.203 0.203 ．.. 0.276 0.276 ．.. ．.. ．.. 0.375 0.552
3. 3．5 0．12 ．.. ．.. 0.216 0.216 ．.. 0．3 0．3 ．.. ．.. ．.. 0.438 0．6
3½ 4 0．12 ．.. ．.. 0.226 0.226 ．.. 0.318 0.318 ．.. ．.. ．.. ．.. 0.636
4 4．5 0．12 ．.. ．.. 0.237 0.237 ．.. 0.337 0.337 ．.. 0.438 ．.. 0.531 0.674
5 5.563 0.134 ．.. ．.. 0.258 0.258 ．.. 0.375 0.375 ．.. 0．5 ．.. 0.625 0.75
6 6.625 0.134 ．.. ．.. 0.28 0.28 ．.. 0.432 0.432 ．.. 0.562 ．.. 0.719 0.864
8 8.625 0.148 0．25 0.277 0.322 0.322 0.406 0．5 0．5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0．25 0.307 0.365 0.365 0．5 0．5 0.594 0.719 0.844 1 1.125 1
12 12.75 0．18 0．25 ０．３３ 0.375 0.406 0.562 0．5 0.688 0.844 1 1.125 1.312 1
14 14 0．25 0.312 0.375 0.375 0.438 0.594 0．5 0.75 0.938 1.094 1．25 1.406 ．..
16 16 0．25 0.312 0.375 0.375 0．5 0.656 0．5 0.844 1.031 1.219 1.438 1.594 ．..
18 18 0．25 0.312 0.438 0.375 0.562 0.75 0．5 0.938 1.156 1.375 1.562 1.781 ．..
20. 20. 0．25 0.375 0．5 0.375 0.594 0.812 0．5 1.031 1.281 1．5 1．75 1.969 ．..
22 22 0．25 ．.. ．.. 0.375 ．.. ．.. 0．5 ．.. ．.. ．．．． ．．．． ．．．． ．．．．
24 24 0．25 0.375 0.562 0.375 0.688 0.969 0．5 1.219 1.531 1.812 2.062 2.344 ．．．．
26 26 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
30. 30. 0.312 0．5 0.625 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
36 36 0.312 0．5 0.625 0.375 0.75 ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
40 40 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
42 42 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．
48 48 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．

ASTM A105碳钢WN法兰和ASTM A105焊接颈法兰螺栓尺寸和长度公差公式表。

法兰CS WNRF螺栓尺寸表MM

150#法兰符合ANSI B16.5 300#法兰符合ANSI B16.5 600#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/16的射频 环槽面 1/16的射频 环槽面 1/4射频 环槽面
1／2 4 0．50 2 - - - - - - 4 0．50 2 - 1/2 3. 4 0．50 3. 3.
3／4 4 0．50 2 - 1/2 - - - - - - 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 4 0．50 2 - 1/2 3. 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 1/4 4 0．50 4 3-1/4 4 0．63 3-1/4 3-3/4 4 0．63 3-3/4 3-3/4
1 - 1/2 4 0．50 4 3-1/4 4 0.75 3 - 1/2 4 4 0.75 4-1/4 4-1/4
2 4 0．63 3-1/4 3-3/4 8 0．63 3 - 1/2 4 8 0．63 4-1/4 4-1/4
2 - 1/2 4 0．63 3 - 1/2 4 8 0.75 4 4 1/2 8 0.75 4-3/4 4-3/4
3. 4 0．63 3 - 1/2 4 8 0.75 4-1/4 4-3/4 8 0.75 5 5
3 - 1/2 8 0．63 3 - 1/2 4 8 0.75 4-1/4 5 8 0.88 半 半
4 8 0．63 3 - 1/2 4 8 0.75 4 1/2 5 8 0.88 5-3/4 5-3/4
5 8 0.75 3-3/4 4-1/4 8 0.75 4-3/4 5-1/4 8 1．00 六个半 六个半
6 8 0.75 4 4 1/2 12 0.75 4-3/4 半 12 1．00 6-3/4 6-3/4
8 8 0.75 4-1/4 4-3/4 12 0.88 半 6 12 1.13 5 7-3/4
10 12 0.88 4 1/2 5 16 1．00 6-1/4 6-3/4 16 1．25 份81/2 份81/2
12 12 0.88 4-3/4 5-1/4 16 1.13 6-3/4 7-1/4 20. 1．25 8-3/4 8-3/4
14 12 1．00 5-1/4 5-3/4 20. 1.13 7 5 20. 1.38 9-1/4 9-1/4
16 16 1．00 5-1/4 5-3/4 20. 1．25 5 8 20. １．５０ 10 10
18 16 1.13 5-3/4 6-1/4 24 1．25 7-3/4 81/4 20. 1.63 10-3/4 10-3/4
20. 20. 1.13 6-1/4 6-3/4 24 1．25 8 8-3/4 24 1.63 11-1/4 已经降至11
24 20. 1．25 6-3/4 7-1/4 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 1500#法兰符合ANSI B16.5 2500#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺柱的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/4射频 环槽面 1/4射频 环槽面 1/4射频 环槽面
1／2 4 0.75 4-1/4 4-1/4 4 0.75 4-1/4 4-1/4 4 0.75 4-3/4 4-3/4
3／4 4 0.75 4 1/2 4 1/2 4 0.75 4 1/2 4 1/2 4 0.75 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 半 半
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 半 半 4 1．00 半 半 4 1.13 6-3/4 6-3/4
2 8 0.88 5-3/4 5-3/4 8 0.88 5-3/4 5-3/4 8 1．00 7 7
2 - 1/2 8 1．00 6-1/4 6-1/4 8 1．00 6-1/4 6-1/4 8 1.13 7-3/4 8
3. 8 0.88 5-3/4 5-3/4 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3/4 6-3/4 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 5 5 8 １．５０ 九又四分之三 九又四分之三 8 1．75 11-3/4 12-1/4
6 12 1.13 5 7-3/4 12 1.38 10-1/4 10 1/2 8 2．00 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 已经降至11 11-3/4 12 2．00 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2．50 19-1/4 20.
12 20. 1.38 10 10 16 2．00 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20. １．５０ 10-3/4 11 16 2．25 16 16-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
16 20. 1.63 11-1/4 已经降至11 16 2．50 17-1/2 18-1/2 - - - - - - - - - - - - - - - - - - - - - - - -
18 20. 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20. 20. 2．00 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20. 2．50 17-1/4 18 16 3．50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

A105 CS焊接颈法兰尺寸表

标准尺寸 维 ASTM A105碳钢焊接颈法兰尺寸尺寸1/2英寸。到2又1/2英寸。
类125
类150		 类300 类400 类600 类900 类1500 类2500
英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸 毫米
1／2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11．1 9／16 14．3 9／16 14．3 9／16 14．3 7／8 22.2 7／8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5/8 15.9 5/8 15.9 5/8 15.9 5/8 15.9 7／8 22.2 7／8 22.2 7／8 22.2
3／4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1／2 12．7 5/8 15.9 5/8 15.9 5/8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5/8 15.9 3／4 19 3／4 19 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9／16 14．3 11/16 17．5 11/16 17．5 11/16 17．5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5/8 15.9 3／4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 １ 1/2 38.1
D2 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
１ 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17．5 13/16 20.6 7／8 22.2 7／8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 ．15.9 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3／4 19 7／8 22.2 1 25.4 1 25.4 １ 1/2 38.1 １ 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1 6 1/2 165.1 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
2个半 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7／8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

碳钢A105 WNRF法兰扭矩值

英寸大小 尺寸在毫米 缺陷Max。径向投影
没有比锯齿底部更深的了，毫米 比锯齿底部更深，毫米
1／2 15 3.0 1．5
3／4 20. 3.0 1．5
1 25 3.0 1．5
1 1/4 32 3.0 1．5
１ 1/2 40 3.0 1．5
2 50 3.0 1．5
2个半 65 3.0 1．5
3. 80 4．5 1．5
3 1/2 90 6．0 3.0
4 One hundred. 6．0 3.0
5 125 6．0 3.0
6 150 6．0 3.0
8 200 8．0 4．5
10 250 8．0 4．5
12 300 8．0 4．5
14 350 8．0 4．5
16 400 10．0 4．5
18 450 12．0 6．0
20. 500 12．0 6．0
24 600 12．0 6．0

ASTM A105 WN法兰垫圈尺寸

正常管尺寸 垫片id(内径)
 垫片外径(外径)
150磅 300磅 400磅 600磅 900磅
1／2 0.84 1.875 2.125 2.125 2.125 2．50
3／4 1．06 2．25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3．50
１ 1/2 1.91 3.375 3．75 3．75 3．75 3.875
2 2．38 4.125 4.375 4.375 4.375 5.625
2个半 2．88 4.875 5.125 5.125 5.125 6．50
3. 3．50 5.375 5.875 5.875 5.875 6.625
4 4．50 6.875 7.125 7．00 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12.00 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625 16.50 18.00 19.625

印度ASTM A105碳钢焊接颈法兰的特殊价格

150班，80年级，12英寸，
类别150,SCH 80, 12英寸，ASTM A105碳钢焊接颈法兰
600lb, RF, 32英寸，ASME SA 105长焊接颈法兰
600lb, RF, 32英寸，ASME SA 105长焊接颈法兰
SCH 40, RF, Class 150, 10英寸，ASME SA 105 WNRF法兰
SCH 40, RF, Class 150, 10英寸，ASME SA 105 WNRF法兰
EN1092-1 11型，PN16碳钢焊接颈法兰
EN1092-1 11型，PN16碳钢焊接颈法兰
凸面，6英寸，150级，ASME SA105 CS焊接颈法兰
凸面，6英寸，150级，ASME SA105 CS焊接颈法兰
SCH STD, SCH 120, CL300碳钢A105 WNRF法兰
SCH STD, SCH 120, CL300碳钢A105 WNRF法兰
SCH 80, ASME B16.5，射频端部碳钢A105凸面焊颈法兰
SCH 80, ASME B16.5，射频端部碳钢A105凸面焊颈法兰
Dn100, en1092 -1, pn 16
DN100, EN 1092-1, pn16, CS A105变径法兰


我们提供了ASTM A105碳钢焊接颈法兰的全面范围，以下位置

600级锻造，26英寸，SA 105长焊接颈法兰 波兰，加拿大，艾灵顿-美国，英国
RF, 900#， 12英寸，碳钢焊接颈法兰 欧洲，阿联酋，英国，马来西亚
SCH 120, 2英寸，150类#，ASTM A105焊接颈法兰 欧洲，罗马尼亚，日本，马来西亚
SCH130, bs10, 6英寸，ASME SA 105焊接颈法兰 捷克，马来西亚，德国，泰国
1500磅，RF, 18英寸，ASTM A105碳钢WN法兰 马来西亚，瑞典，哥伦比亚，中国
ASME B16.5, FF, 4英寸，ASME SA 105 WNRF法兰 南非，新加坡，巴林
Sch 40, EN 1092-1, 300级，射频，6英寸，A105 WNRF法兰 泰国，欧洲，法国，卡塔尔
600级，8英寸，ASTM A105碳钢WNRF法兰 尼日利亚，澳大利亚，菲律宾，英国
2英寸，dn15，碳钢A105凸面焊接颈法兰 马来西亚、香港、阿曼、阿联酋
1500磅，FF, ASME B16.5, 8英寸，CS A105异径WN法兰 马来西亚，美国，芬兰，孟加拉国
SCH100, 10英寸，300级，CS焊接颈法兰 伊朗，智利，意大利，新加坡
EN 10204, 6英寸，RF, SCH 12, ASTM A105 CS焊接颈法兰 加拿大，马来西亚，菲律宾，新加坡
300类，ASME B16.5, 8英寸，射频，ASTM A105N LWNRF法兰 欧洲，日本，罗马尼亚，马来西亚
表E, Sch 20, 1500级，10英寸，ASTM A105 WNRF法兰 哥伦比亚，瑞典，中国，马来西亚
2500级，14英寸，SCH 120, A105锻造焊接颈法兰 英国-英国，欧洲，阿联酋，马来西亚
